LX-Datenblätter
Einbaufertige Komplettsysteme: Auswählen, ausschreiben, einbauen!
Auswählen

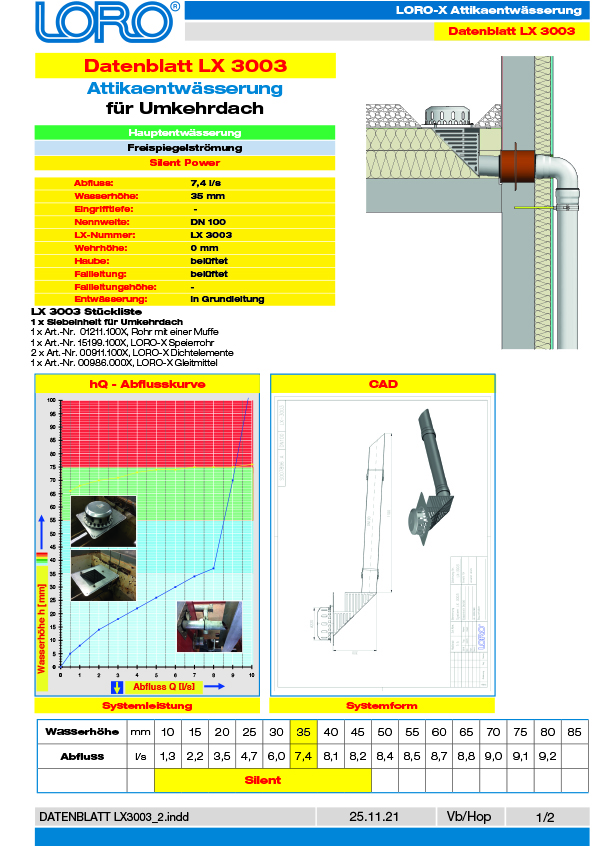

Ein LX-Datenblatt enthält alle für die Auswahl eines Dachentwässerungssystems wichtigen Merkmale. Basierend auf dem Dachaufbau und der benötigten Abflussleistung erfolgt die Auswahl des passenden Komplettsystems in wenigen Minuten (z.B. per Online-Konfigurator).
Ausschreiben
Grundlage für die Planung und Ausschreibung sind die Merkmalleiste, die Stückliste und die CAD-Systemzeichnung im LX-Datenblatt. Die artikelgenaue Ausschreibung lässt sich auf dieser Grundlage in wenigen Minuten erstellen (z.B. per Online-Ausschreibung).
Einbauen
Beim Einbau des Komplettsystems bietet das LX-Datenblatt zusätzliche Sicherheit für alle Gewerke. Auch wenn Abläufe und Rohre von verschiedenen Unternehmen eingebaut werden, fördert die Darstellung des Komplettsystems die Abstimmung zwischen allen Partnern am Bau.
Sicherer Leistungsnachweis
Ein LX-Datenblatt entsteht bei LORO durch die Messung des Komplettsystems auf einem der LORO-X Prüffelder. Durch die Messung unter realistischen Bedingungen wird die Abflussleistung des Systems sicher nachgewiesen und in der Abflusskurve dokumentiert. Dieser eindeutige und normgerechte Leistungsnachweis bietet Sicherheit gegenüber der Versicherung und dem Auftraggeber. Online steht jedes LX-Datenblatt als PDF-Dokument zum Ausdrucken oder Mailen zur Verfügung.
Serie LX1390 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 9.3 l/s Ablauf 55154.100X | Serie LX2176 ![]() Attika Hauptentwässerung Freispiegelströmung DN70 / 5.7 l/s Ablauf 19497.070X | Serie LX3003 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 0 l/s Ablauf 19497.100X | Serie LX2209 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 3.3 l/s Ablauf 12020.100X | Serie LX2202 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 4.5 l/s Ablauf 12020.100X |
Serie LX2255 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 3.8 l/s Ablauf 12020.070X | Serie LX2254 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 2.1 l/s Ablauf 12020.070X | Serie LX2229 ![]() Attika Notentwässerung Freispiegelströmung DN / 2.2 l/s Ablauf 19040.000X | Serie LX2230 ![]() Attika Notentwässerung Freispiegelströmung DN / 3.0 l/s Ablauf 19041.000X | Serie LX2210 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 3.3 l/s Ablauf 12026.100X |
Serie LX2253 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 1.6 l/s Ablauf 12026.070X | Serie LX135 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 0.8 l/s Ablauf 15071.100X | Serie LX573 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 0.4 l/s Ablauf 15071.050X | Serie LX572 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 0.5 l/s Ablauf 15070.050X | Serie LX1982 ![]() Attika Notentwässerung Freispiegelströmung DN40 / 0.8 l/s Ablauf 15072.040X |
Serie LX1847 ![]() Attika Notentwässerung Freispiegelströmung DN50 / 1.1 l/s Ablauf 15072.050X | Serie LX1848 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 1.2 l/s Ablauf 15072.070X | Serie LX1986 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 2.3 l/s Ablauf 15072.100X | Serie LX3004 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 1.8 l/s Ablauf 13072.100X | Serie LX3005 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 1.4 l/s Ablauf 13072.070X |
Serie LX1795 ![]() Attika Haupt-Not-Kombi Freispiegelströmung DN100 / 9.0 l/s Ablauf 13541.100X | Serie LX1795 ![]() Attika Haupt-Not-Kombi Freispiegelströmung DN100 / 9.0 l/s Ablauf 13544.100X | Serie 21 LX849 ![]() Flachdach Hauptentwässerung Druckströmung DN70 / 9.4 l/s Ablauf 19543.070X | Serie 21 LX850 ![]() Flachdach Hauptentwässerung Druckströmung DN70 / 11.2 l/s Ablauf 19543.070X | Serie 21 LX849 ![]() Flachdach Hauptentwässerung Druckströmung DN70 / 9.4 l/s Ablauf 19544.070X |
Serie 21 LX849 ![]() Flachdach Hauptentwässerung Druckströmung DN70 / 9.4 l/s Ablauf 19545.070X | Serie 4 LX884 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 5.2 l/s Ablauf 17144.100A | Serie 4 LX885 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 4.6 l/s Ablauf 17148.100A | Serie 4 LX852 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN125 / 7.7 l/s Ablauf 17144.125A | Serie 4 LX886 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 4.2 l/s Ablauf 15475.070X |
Serie 4 LX887 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 4.6 l/s Ablauf 15275.070X | Serie 4 LX852 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN125 / 7.7 l/s Ablauf 17110.125A | Serie 4 LX884 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 5.2 l/s Ablauf 17110.100A | Serie 4 LX885 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 4.6 l/s Ablauf 17131.100A | Serie 4 LX884 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 5.2 l/s Ablauf 17120.100A |
Serie 4 LX885 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 4.6 l/s Ablauf 17132.100A | Serie 4 LX886 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 4.2 l/s Ablauf 15485.070X | Serie 4 LX887 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 4.6 l/s Ablauf 15285.070X | Serie 4 LX852 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN125 / 7.7 l/s Ablauf 17120.125A | Serie 4 LX886 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 4.2 l/s Ablauf 15575.070X |
Serie 4 LX887 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 4.6 l/s Ablauf 15375.070X | Serie 4 LX852 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN125 / 7.7 l/s Ablauf 17141.125A | Serie 4 LX884 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 5.2 l/s Ablauf 17141.100A | Serie 4 LX885 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 4.6 l/s Ablauf 17145.100A | Serie 4 LX884 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 5.2 l/s Ablauf 17142.100A |
Serie 4 LX885 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 4.6 l/s Ablauf 17146.100A | Serie 4 LX886 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 4.2 l/s Ablauf 15585.070X | Serie 4 LX887 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 4.6 l/s Ablauf 15385.070X | Serie 4 LX852 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN125 / 7.7 l/s Ablauf 17142.125A | Serie 4 LX852 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN125 / 7.7 l/s Ablauf 17143.125A |
Serie 4 LX884 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 5.2 l/s Ablauf 17143.100A | Serie 4 LX885 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 4.6 l/s Ablauf 17147.100A | Serie 4 LX2206 ![]() Flachdach Hauptentwässerung Druckströmung DN70 / l/s Ablauf 15217.070X | Serie 4 LX2206 ![]() Flachdach Hauptentwässerung Druckströmung DN70 / l/s Ablauf 15217.070X | Serie 4 LX2206 ![]() Flachdach Hauptentwässerung Druckströmung DN70 / l/s Ablauf 15217.070X |
Serie 4 LX2206 ![]() Flachdach Hauptentwässerung Druckströmung DN70 / l/s Ablauf 15217.070X | Serie 4 LX2207 ![]() Flachdach Notentwässerung DN100 / 5.0 l/s Ablauf 17127.100X | Serie 4 LX2207 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 5.0 l/s Ablauf 17127.100X | Serie 4 LX2207 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 5.0 l/s Ablauf 17127.100X | Serie 4 LX2207 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 5.0 l/s Ablauf 17127.100X |
Serie 43 LX1904 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 8.0 l/s Ablauf 13543.100X | Serie 43 LX1904 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 8.0 l/s Ablauf 13221.DBBX | Serie 43 LX1902 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 3.15 l/s Ablauf 13541.100X | Serie 43 LX1981 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 2.0 l/s Ablauf 13464.100X | Serie 43 LX1110 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 1.7 l/s Ablauf 01333.100X |
Serie 43 LX2211 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 0.64 l/s Ablauf 12300.100X | Serie 43 LX620 ![]() Attika Hauptentwässerung Freispiegelströmung DN70 / 0.8 l/s Ablauf 01331.070X | Serie 43 LX621 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 1.2 l/s Ablauf 01331.100X | Serie 43 LX1981 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 2.0 l/s Ablauf 13462.100X | Serie 43 LX694 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 4.5 l/s Ablauf 01350.100X |
Serie 43 LX620 ![]() Attika Hauptentwässerung Freispiegelströmung DN70 / 0.8 l/s Ablauf 01316.070X | Serie 43 LX621 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 1.2 l/s Ablauf 01316.100X | Serie 43 LX647 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 3.0 l/s Ablauf 01330.100X | Serie 43 LX650 ![]() Attika Hauptentwässerung Freispiegelströmung DN70 / 2.3 l/s Ablauf 01330.070X | Serie 43 LX653 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 4.5 l/s Ablauf 01320.100X |
Serie 43 LX1981 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 2.0 l/s Ablauf 13461.100X | Serie 43 LX1889 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 3.1 l/s Ablauf 01332.100X | Serie 43 LX2067 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 8.0 l/s Ablauf 13457.100X | Serie 43 LX1903 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 6.0 l/s Ablauf 13458.100X | Serie 43 LX1990 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 2.2 l/s Ablauf 13474.100X |
Serie 43 LX1990 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 2.2 l/s Ablauf 13472.100X | Serie 43 LX1573 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 1.7 l/s Ablauf 01329.070X | Serie 43 LX1575 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 2.5 l/s Ablauf 01329.100X | Serie 43 LX1573 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 1.7 l/s Ablauf 01325.070X | Serie 43 LX1574 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 1.4 l/s Ablauf 01326.070X |
Serie 43 LX1575 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 2.5 l/s Ablauf 01325.100X | Serie 43 LX1576 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 1.3 l/s Ablauf 01326.100X | Serie 43 LX1605 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 4.5 l/s Ablauf 01334.100X | Serie 43 LX1606 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 1.6 l/s Ablauf 01336.100X | Serie 43 LX1990 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 2.2 l/s Ablauf 13471.100X |
Serie 43 LX3009 ![]() Attika Haupt-Not-Kombi Freispiegelströmung DN100 / 6.4 l/s Ablauf 13543.100X | Serie 43 LX2074 ![]() Attika Haupt-Not-Kombi Freispiegelströmung DN100 / 4.1 l/s Ablauf 13481.100X | Serie 43 LX1156 ![]() Attika Haupt-Not-Kombi Freispiegelströmung DN70 / 5.6 l/s Ablauf 13207.070X | Serie 43 LX1196 ![]() Attika Haupt-Not-Kombi Freispiegelströmung DN100 / 9.0 l/s Ablauf 13207.100X | Serie 43 LX1375 ![]() Attika Haupt-Not-Kombi Freispiegelströmung DN100 / 7.8 l/s Ablauf 13508.100X |
Serie 43 LX1347 ![]() Attika Haupt-Not-Kombi Freispiegelströmung DN100 / 8.2 l/s Ablauf 13508.100X | Serie 43 LX727 ![]() Attika Haupt-Not-Kombi Freispiegelströmung DN100 / 9.0 l/s Ablauf 01324.100X | Serie 49 LX3045 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 2.5 l/s Ablauf 21118.070X | Serie 49 LX845 ![]() Flachdach Hauptentwässerung Druckströmung DN70 / 18.8 l/s Ablauf 21123.070X | Serie 49 LX530 ![]() Flachdach Hauptentwässerung Druckströmung DN100 / 27.0 l/s Ablauf 21123.100X |
Serie 49 LX1175 ![]() Flachdach Hauptentwässerung Druckströmung DN50 / 9.0 l/s Ablauf 21123.050X | Serie 49 LX677 ![]() Attika Hauptentwässerung Druckströmung DN40 / 4.4 l/s Ablauf 01392.040X | Serie 49 LX948 ![]() Flachdach Hauptentwässerung Druckströmung DN125 / 50 l/s Ablauf 21111.125X | Serie 49 LX960 ![]() Flachdach Hauptentwässerung Druckströmung DN150 / 50 l/s Ablauf 21111.150X | Serie 49 LX836 ![]() Flachdach Hauptentwässerung Druckströmung DN150 / 100 l/s Ablauf 21114.150X |
Serie 49 LX1175 ![]() Flachdach Hauptentwässerung Druckströmung DN50 / 9.0 l/s Ablauf 21111.050X | Serie 49 LX1392 ![]() Flachdach Hauptentwässerung Druckströmung DN50 / 8.5 l/s Ablauf 21116.050X | Serie 49 LX1490 ![]() Flachdach Hauptentwässerung Druckströmung DN50 / 5.5 l/s Ablauf 21116.050X | Serie 49 LX3044 ![]() Flachdach Hauptentwässerung Druckströmung DN70 / 5.7 l/s Ablauf 21116.070X | Serie 49 LX530 ![]() Flachdach Hauptentwässerung Druckströmung DN100 / 27.0 l/s Ablauf 22101.100X |
Serie 49 LX845 ![]() Flachdach Hauptentwässerung Druckströmung DN70 / 18.8 l/s Ablauf 22101.070X | Serie 49 LX2119 ![]() Flachdach Hauptentwässerung Druckströmung DN70 / 12.0 l/s Ablauf 21101.070X | Serie 49 LX948 ![]() Flachdach Hauptentwässerung Druckströmung DN125 / 50 l/s Ablauf 21122.125X | Serie 49 LX960 ![]() Flachdach Hauptentwässerung Druckströmung DN150 / 50 l/s Ablauf 21122.150X | Serie 49 LX845 ![]() Flachdach Hauptentwässerung Druckströmung DN70 / 18.8 l/s Ablauf 21111.070X |
Serie 49 LX530 ![]() Flachdach Hauptentwässerung Druckströmung DN100 / 27.0 l/s Ablauf 21111.100X | Serie 49 LX845 ![]() Flachdach Hauptentwässerung Druckströmung DN70 / 18.8 l/s Ablauf 21121.070X | Serie 49 LX530 ![]() Flachdach Hauptentwässerung Druckströmung DN100 / 27.0 l/s Ablauf 21121.100X | Serie 49 LX1175 ![]() Flachdach Hauptentwässerung Druckströmung DN50 / 9.0 l/s Ablauf 21121.050X | Serie 49 LX530 ![]() Flachdach Hauptentwässerung Druckströmung DN100 / 27.0 l/s Ablauf 22121.100X |
Serie 49 LX845 ![]() Flachdach Hauptentwässerung Druckströmung DN70 / 18.8 l/s Ablauf 22121.070X | Serie 49 LX530 ![]() Flachdach Hauptentwässerung Druckströmung DN100 / 27.0 l/s Ablauf 22102.100X | Serie 49 LX845 ![]() Flachdach Hauptentwässerung Druckströmung DN70 / 18.8 l/s Ablauf 22102.070X | Serie 49 LX845 ![]() Flachdach Hauptentwässerung Druckströmung DN70 / 18.8 l/s Ablauf 21112.070X | Serie 49 LX530 ![]() Flachdach Hauptentwässerung Druckströmung DN100 / 27.0 l/s Ablauf 21112.100X |
Serie 49 LX1175 ![]() Flachdach Hauptentwässerung Druckströmung DN50 / 9.0 l/s Ablauf 21112.050X | Serie 49 LX1175 ![]() Flachdach Hauptentwässerung Druckströmung DN50 / 9.0 l/s Ablauf 21122.050X | Serie 49 LX530 ![]() Flachdach Hauptentwässerung Druckströmung DN100 / 27.0 l/s Ablauf 22122.100X | Serie 49 LX845 ![]() Flachdach Hauptentwässerung Druckströmung DN70 / 18.8 l/s Ablauf 22122.070X | Serie 49 LX2119 ![]() Flachdach Hauptentwässerung Druckströmung DN70 / 12.0 l/s Ablauf 21132.070X |
Serie 49 LX845 ![]() Flachdach Hauptentwässerung Druckströmung DN70 / 18.8 l/s Ablauf 21122.070X | Serie 49 LX530 ![]() Flachdach Hauptentwässerung Druckströmung DN100 / 27.0 l/s Ablauf 21122.100X | Serie 49 LX845 ![]() Flachdach Hauptentwässerung Druckströmung DN70 / 18.8 l/s Ablauf 21113.070X | Serie 49 LX530 ![]() Flachdach Hauptentwässerung Druckströmung DN100 / 27.0 l/s Ablauf 21113.100X | Serie 49 LX1175 ![]() Flachdach Hauptentwässerung Druckströmung DN50 / 9.0 l/s Ablauf 21113.050X |
Serie 49 LX542 ![]() Flachdach Notentwässerung Druckströmung DN100 / 38.0 l/s Ablauf 21323.100X | Serie 49 LX1340 ![]() Flachdach Notentwässerung Druckströmung DN50 / 9.0 l/s Ablauf 21323.050X | Serie 49 LX847 ![]() Flachdach Notentwässerung Druckströmung DN70 / 19.4 l/s Ablauf 21323.070X | Serie 49 LX1107 ![]() Flachdach Notentwässerung Druckströmung DN70 / 9.2 l/s Ablauf 21323.070X | Serie 49 LX3046 ![]() Flachdach Notentwässerung Druckströmung DN70 / 13.2 l/s Ablauf 21117.070X |
Serie 49 LX2070 ![]() Flachdach Notentwässerung Druckströmung DN70 / 12.4 l/s Ablauf 21120.070X | Serie 49 LX542 ![]() Flachdach Notentwässerung Druckströmung DN100 / 38.0 l/s Ablauf 22301.100X | Serie 49 LX847 ![]() Flachdach Notentwässerung Druckströmung DN70 / 19.4 l/s Ablauf 22301.070X | Serie 49 LX1107 ![]() Flachdach Notentwässerung Druckströmung DN70 / 9.2 l/s Ablauf 21311.070X | Serie 49 LX1107 ![]() Flachdach Notentwässerung Druckströmung DN70 / 9.2 l/s Ablauf 22301.070X |
Serie 49 LX2120 ![]() Flachdach Notentwässerung Druckströmung DN70 / 20.0 l/s Ablauf 21301.070X | Serie 49 LX947 ![]() Flachdach Notentwässerung Druckströmung DN125 / 92 l/s Ablauf 21322.125X | Serie 49 LX961 ![]() Flachdach Notentwässerung Druckströmung DN150 / 94.4 l/s Ablauf 21322.150X | Serie 49 LX947 ![]() Flachdach Notentwässerung Druckströmung DN125 / 92 l/s Ablauf 21311.125X | Serie 49 LX961 ![]() Flachdach Notentwässerung Druckströmung DN150 / 94.4 l/s Ablauf 21311.150X |
Serie 49 LX1340 ![]() Flachdach Notentwässerung Druckströmung DN50 / 9.0 l/s Ablauf 21311.050X | Serie 49 LX1394 ![]() Flachdach Notentwässerung Druckströmung DN50 / 8.0 l/s Ablauf 21117.050X | Serie 49 LX1271 ![]() Flachdach Notentwässerung Druckströmung DN50 / 9.0 l/s Ablauf 21120.050X | Serie 49 LX1491 ![]() Flachdach Notentwässerung Druckströmung DN50 / 8.0 l/s Ablauf 21117.050X | Serie 49 LX847 ![]() Flachdach Notentwässerung Druckströmung DN70 / 19.4 l/s Ablauf 21311.070X |
Serie 49 LX542 ![]() Flachdach Notentwässerung Druckströmung DN100 / 38.0 l/s Ablauf 21311.100X | Serie 49 LX847 ![]() Flachdach Notentwässerung Druckströmung DN70 / 19.4 l/s Ablauf 21321.070X | Serie 49 LX542 ![]() Flachdach Notentwässerung Druckströmung DN100 / 38.0 l/s Ablauf 22321.100X | Serie 49 LX847 ![]() Flachdach Notentwässerung Druckströmung DN70 / 19.4 l/s Ablauf 22321.070X | Serie 49 LX1107 ![]() Flachdach Notentwässerung Druckströmung DN70 / 9.2 l/s Ablauf 21321.070X |
Serie 49 LX1107 ![]() Flachdach Notentwässerung Druckströmung DN70 / 9.2 l/s Ablauf 22321.070X | Serie 49 LX542 ![]() Flachdach Notentwässerung Druckströmung DN100 / 38.0 l/s Ablauf 21321.100X | Serie 49 LX1340 ![]() Flachdach Notentwässerung Druckströmung DN50 / 9.0 l/s Ablauf 21321.050X | Serie 49 LX542 ![]() Flachdach Notentwässerung Druckströmung DN100 / 38.0 l/s Ablauf 21312.100X | Serie 49 LX1340 ![]() Flachdach Notentwässerung Druckströmung DN50 / 9.0 l/s Ablauf 21312.050X |
Serie 49 LX847 ![]() Flachdach Notentwässerung Druckströmung DN70 / 19.4 l/s Ablauf 21312.070X | Serie 49 LX542 ![]() Flachdach Notentwässerung Druckströmung DN100 / 38.0 l/s Ablauf 22302.100X | Serie 49 LX847 ![]() Flachdach Notentwässerung Druckströmung DN70 / 19.4 l/s Ablauf 22302.070X | Serie 49 LX1107 ![]() Flachdach Notentwässerung Druckströmung DN70 / 9.2 l/s Ablauf 21312.070X | Serie 49 LX1107 ![]() Flachdach Notentwässerung Druckströmung DN70 / 9.2 l/s Ablauf 22302.070X |
Serie 49 LX542 ![]() Flachdach Notentwässerung Druckströmung DN100 / 38.0 l/s Ablauf 22322.100X | Serie 49 LX847 ![]() Flachdach Notentwässerung Druckströmung DN70 / 19.4 l/s Ablauf 22322.070X | Serie 49 LX1107 ![]() Flachdach Notentwässerung Druckströmung DN70 / 9.2 l/s Ablauf 21322.070X | Serie 49 LX1107 ![]() Flachdach Notentwässerung Druckströmung DN70 / 9.2 l/s Ablauf 22322.070X | Serie 49 LX2120 ![]() Flachdach Notentwässerung Druckströmung DN70 / 20.0 l/s Ablauf 21332.070X |
Serie 49 LX542 ![]() Flachdach Notentwässerung Druckströmung DN100 / 38.0 l/s Ablauf 21322.100X | Serie 49 LX1340 ![]() Flachdach Notentwässerung Druckströmung DN50 / 9.0 l/s Ablauf 21322.050X | Serie 49 LX847 ![]() Flachdach Notentwässerung Druckströmung DN70 / 19.4 l/s Ablauf 21322.070X | Serie 49 LX847 ![]() Flachdach Notentwässerung Druckströmung DN70 / 19.4 l/s Ablauf 21313.070X | Serie 49 LX1107 ![]() Flachdach Notentwässerung Druckströmung DN70 / 9.2 l/s Ablauf 21313.070X |
Serie 49 LX542 ![]() Flachdach Notentwässerung Druckströmung DN100 / 38.0 l/s Ablauf 21313.100X | Serie 49 LX1340 ![]() Flachdach Notentwässerung Druckströmung DN50 / 9.0 l/s Ablauf 21313.050X | Serie 62 LX636 ![]() Attika Hauptentwässerung Druckströmung DN70 / 16.0 l/s Ablauf 01353.070X | Serie 62 LX789 ![]() Attika Hauptentwässerung Druckströmung DN50 / 7.0 l/s Ablauf 01353.050X | Serie 62 LX636 ![]() Attika Hauptentwässerung Druckströmung DN70 / 16.0 l/s Ablauf 01351.070X |
Serie 62 LX789 ![]() Attika Hauptentwässerung Druckströmung DN50 / 7.0 l/s Ablauf 01351.050X | Serie 62 LX636 ![]() Attika Hauptentwässerung Druckströmung DN70 / 16.0 l/s Ablauf 01347.070X | Serie 62 LX789 ![]() Attika Hauptentwässerung Druckströmung DN50 / 7.0 l/s Ablauf 01347.050X | Serie 62 LX1158 ![]() Attika Hauptentwässerung Druckströmung DN100 / 38.0 l/s Ablauf 01347.100X | Serie 62 LX1584 ![]() Attika Notentwässerung Freispiegelströmung DN50 / 1.0 l/s Ablauf 01341.050X |
Serie 62 LX1585 ![]() Attika Notentwässerung Freispiegelströmung DN50 / 1.0 l/s Ablauf 01344.050X | Serie 62 LX1587 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 1.3 l/s Ablauf 01344.070X | Serie 62 LX1607 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 1.4 l/s Ablauf 01341.070X | Serie 62 LX1584 ![]() Attika Notentwässerung Freispiegelströmung DN50 / 1.0 l/s Ablauf 01355.050X | Serie 62 LX1585 ![]() Attika Notentwässerung Freispiegelströmung DN50 / 1.0 l/s Ablauf 01357.050X |
Serie 62 LX1587 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 1.3 l/s Ablauf 01357.070X | Serie 62 LX1607 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 1.4 l/s Ablauf 01355.070X | Serie 62 LX1584 ![]() Attika Notentwässerung Freispiegelströmung DN50 / 1.0 l/s Ablauf 01397.050X | Serie 62 LX1585 ![]() Attika Notentwässerung Freispiegelströmung DN50 / 1.0 l/s Ablauf 01398.050X | Serie 62 LX1587 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 1.3 l/s Ablauf 01398.070X |
Serie 62 LX1607 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 1.4 l/s Ablauf 01397.070X | Serie 62 LX1327 ![]() Attika Notentwässerung Druckströmung DN50 / 8.5 l/s Ablauf 01359.050X | Serie 62 LX1326 ![]() Attika Notentwässerung Druckströmung DN50 / 8.5 l/s Ablauf 01358.050X | Serie 62 LX637 ![]() Attika Notentwässerung Druckströmung DN70 / 14.5 l/s Ablauf 01358.070X | Serie 62 LX637 ![]() Attika Notentwässerung Druckströmung DN70 / 14.5 l/s Ablauf 01356.070X |
Serie 62 LX1327 ![]() Attika Notentwässerung Druckströmung DN50 / 8.5 l/s Ablauf 01375.050X | Serie 62 LX1326 ![]() Attika Notentwässerung Druckströmung DN50 / 8.5 l/s Ablauf 01356.050X | Serie 62 LX1157 ![]() Attika Notentwässerung Druckströmung DN100 / 37.0 l/s Ablauf 01354.100X | Serie 62 LX1159 ![]() Attika Notentwässerung Druckströmung DN100 / 36.0 l/s Ablauf 01349.100X | Serie 62 LX1327 ![]() Attika Notentwässerung Druckströmung DN50 / 8.5 l/s Ablauf 01387.050X |
Serie 62 LX1326 ![]() Attika Notentwässerung Druckströmung DN50 / 8.5 l/s Ablauf 01349.050X | Serie 62 LX637 ![]() Attika Notentwässerung Druckströmung DN70 / 14.5 l/s Ablauf 01349.070X | Serie 79 LX479 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 5.4 l/s Ablauf 01372.100X | Serie 79 LX460 ![]() Attika Hauptentwässerung Freispiegelströmung DN70 / 5.2 l/s Ablauf 01372.070X | Serie 79 LX467 ![]() Attika Hauptentwässerung Freispiegelströmung DN70 / 3.6 l/s Ablauf 01372.070X |
Serie 79 LX489 ![]() Attika Hauptentwässerung Freispiegelströmung DN50 / 2.2 l/s Ablauf 01372.050X | Serie 79 LX490 ![]() Attika Hauptentwässerung Freispiegelströmung DN50 / 5.1 l/s Ablauf 01372.050X | Serie 79 LX483 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 5.3 l/s Ablauf 01372.100X | Serie 79 LX483 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 5.3 l/s Ablauf 01370.100X | Serie 79 LX479 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 5.4 l/s Ablauf 01370.100X |
Serie 79 LX460 ![]() Attika Hauptentwässerung Freispiegelströmung DN70 / 5.2 l/s Ablauf 01370.070X | Serie 79 LX467 ![]() Attika Hauptentwässerung Freispiegelströmung DN70 / 3.6 l/s Ablauf 01370.070X | Serie 79 LX489 ![]() Attika Hauptentwässerung Freispiegelströmung DN50 / 2.2 l/s Ablauf 01370.050X | Serie 79 LX490 ![]() Attika Hauptentwässerung Freispiegelströmung DN50 / 5.1 l/s Ablauf 01370.050X | Serie 79 LX479 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 5.4 l/s Ablauf 01374.100X |
Serie 79 LX460 ![]() Attika Hauptentwässerung Freispiegelströmung DN70 / 5.2 l/s Ablauf 01374.070X | Serie 79 LX467 ![]() Attika Hauptentwässerung Freispiegelströmung DN70 / 3.6 l/s Ablauf 01374.070X | Serie 79 LX461 ![]() Attika Hauptentwässerung Druckströmung DN70 / 13.2 l/s Ablauf 01382.070X | Serie 79 LX480 ![]() Attika Hauptentwässerung Druckströmung DN100 / 16.2 l/s Ablauf 01382.100X | Serie 79 LX492 ![]() Attika Hauptentwässerung Druckströmung DN50 / 8.5 l/s Ablauf 01382.050X |
Serie 79 LX461 ![]() Attika Hauptentwässerung Druckströmung DN70 / 13.2 l/s Ablauf 01380.070X | Serie 79 LX480 ![]() Attika Hauptentwässerung Druckströmung DN100 / 16.2 l/s Ablauf 01380.100X | Serie 79 LX492 ![]() Attika Hauptentwässerung Druckströmung DN50 / 8.5 l/s Ablauf 01380.050X | Serie 79 LX469 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 4.2 l/s Ablauf 01373.070X | Serie 79 LX465 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 10.0 l/s Ablauf 01373.070X |
Serie 79 LX481 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 9.0 l/s Ablauf 01373.100X | Serie 79 LX485 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 6.8 l/s Ablauf 01373.100X | Serie 79 LX493 ![]() Attika Notentwässerung Freispiegelströmung DN50 / 2.6 l/s Ablauf 01373.050X | Serie 79 LX494 ![]() Attika Notentwässerung Freispiegelströmung DN50 / 7.6 l/s Ablauf 01373.050X | Serie 79 LX469 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 4.2 l/s Ablauf 01371.070X |
Serie 79 LX465 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 10.0 l/s Ablauf 01371.070X | Serie 79 LX481 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 9.0 l/s Ablauf 01371.100X | Serie 79 LX485 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 6.8 l/s Ablauf 01371.100X | Serie 79 LX493 ![]() Attika Notentwässerung Freispiegelströmung DN50 / 2.6 l/s Ablauf 01371.050X | Serie 79 LX494 ![]() Attika Notentwässerung Freispiegelströmung DN50 / 7.6 l/s Ablauf 01371.050X |
Serie 79 LX1881 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 6.4 l/s Ablauf 15196.100X | Serie 79 LX682 ![]() Attika Notentwässerung Druckströmung DN40 / 4.5 l/s Ablauf 01383.040X | Serie 79 LX466 ![]() Attika Notentwässerung Druckströmung DN70 / 17.6 l/s Ablauf 01383.070X | Serie 79 LX482 ![]() Attika Notentwässerung Druckströmung DN100 / 26.0 l/s Ablauf 01383.100X | Serie 79 LX500 ![]() Attika Notentwässerung Druckströmung DN50 / 8.6 l/s Ablauf 01383.050X |
Serie 79 LX466 ![]() Attika Notentwässerung Druckströmung DN70 / 17.6 l/s Ablauf 01381.070X | Serie 79 LX482 ![]() Attika Notentwässerung Druckströmung DN100 / 26.0 l/s Ablauf 01381.100X | Serie 79 LX500 ![]() Attika Notentwässerung Druckströmung DN50 / 8.6 l/s Ablauf 01381.050X | Serie 79 LX682 ![]() Attika Notentwässerung Druckströmung DN40 / 4.5 l/s Ablauf 01381.040X | Serie 84 LX888 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 5.6 l/s Ablauf 21526.070X |
Serie 84 LX874 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN125 / 9.8 l/s Ablauf 21523.125X | Serie 84 LX890 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN125 / 9.2 l/s Ablauf 21526.125X | Serie 84 LX1384 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN50 / 5.4 l/s Ablauf 21523.050X | Serie 84 LX1094 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 3.2 l/s Ablauf 21523.070X | Serie 84 LX1093 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 5.0 l/s Ablauf 21523.100X |
Serie 84 LX846 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 6.3 l/s Ablauf 21523.070X | Serie 84 LX855 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 6.1 l/s Ablauf 21526.100X | Serie 84 LX873 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 6.5 l/s Ablauf 21523.100X | Serie 84 LX846 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 6.3 l/s Ablauf 21511.070X | Serie 84 LX855 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 6.1 l/s Ablauf 21514.100X |
Serie 84 LX873 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 6.5 l/s Ablauf 21511.100X | Serie 84 LX846 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 6.3 l/s Ablauf 22501.070X | Serie 84 LX3035 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 0.33 l/s Ablauf 14514.100X | Serie 84 LX1094 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 3.2 l/s Ablauf 22501.070X | Serie 84 LX888 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 5.6 l/s Ablauf 21514.070X |
Serie 84 LX874 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN125 / 9.8 l/s Ablauf 21511.125X | Serie 84 LX890 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN125 / 9.2 l/s Ablauf 21514.125X | Serie 84 LX1384 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN50 / 5.4 l/s Ablauf 21511.050X | Serie 84 LX1391 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN50 / 2.7 l/s Ablauf 21118.050X | Serie 84 LX1641 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN50 / 2.4 l/s Ablauf 21118.050X |
Serie 84 LX1827 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 1.6 l/s Ablauf 41511.100X | Serie 84 LX1828 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 3.2 l/s Ablauf 41511.100X | Serie 84 LX1829 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 1.2 l/s Ablauf 41511.100X | Serie 84 LX1871 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 4.35 l/s Ablauf 41410.100X | Serie 84 LX1094 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 3.2 l/s Ablauf 21511.070X |
Serie 84 LX1093 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 5.0 l/s Ablauf 21511.100X | Serie 84 LX1822 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN50 / 1.1 l/s Ablauf 21118.050X | Serie 84 LX888 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 5.6 l/s Ablauf 21524.070X | Serie 84 LX874 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN125 / 9.8 l/s Ablauf 21521.125X | Serie 84 LX890 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN125 / 9.2 l/s Ablauf 21524.125X |
Serie 84 LX1384 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN50 / 5.4 l/s Ablauf 21521.050X | Serie 84 LX1094 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 3.2 l/s Ablauf 21521.070X | Serie 84 LX1093 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 5.0 l/s Ablauf 21521.100X | Serie 84 LX846 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 6.3 l/s Ablauf 21521.070X | Serie 84 LX855 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 6.1 l/s Ablauf 21524.100X |
Serie 84 LX873 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 6.5 l/s Ablauf 21521.100X | Serie 84 LX846 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 6.3 l/s Ablauf 22521.070X | Serie 84 LX1094 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 3.2 l/s Ablauf 22521.070X | Serie 84 LX846 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 6.3 l/s Ablauf 22502.070X | Serie 84 LX1094 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 3.2 l/s Ablauf 22502.070X |
Serie 84 LX888 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 5.6 l/s Ablauf 21515.070X | Serie 84 LX874 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN125 / 9.8 l/s Ablauf 21512.125X | Serie 84 LX890 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN125 / 9.2 l/s Ablauf 21515.125X | Serie 84 LX1384 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN50 / 5.4 l/s Ablauf 21512.050X | Serie 84 LX1094 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 3.2 l/s Ablauf 21512.070X |
Serie 84 LX1093 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 5.0 l/s Ablauf 21512.100X | Serie 84 LX846 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 6.3 l/s Ablauf 21512.070X | Serie 84 LX855 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 6.1 l/s Ablauf 21515.100X | Serie 84 LX873 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 6.5 l/s Ablauf 21512.100X | Serie 84 LX846 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 6.3 l/s Ablauf 21522.070X |
Serie 84 LX855 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 6.1 l/s Ablauf 21525.100X | Serie 84 LX873 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 6.5 l/s Ablauf 21522.100X | Serie 84 LX846 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 6.3 l/s Ablauf 22522.070X | Serie 84 LX1094 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 3.2 l/s Ablauf 22522.070X | Serie 84 LX888 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 5.6 l/s Ablauf 21525.070X |
Serie 84 LX874 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN125 / 9.8 l/s Ablauf 21522.125X | Serie 84 LX890 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN125 / 9.2 l/s Ablauf 21525.125X | Serie 84 LX1384 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN50 / 5.4 l/s Ablauf 21522.050X | Serie 84 LX1094 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 3.2 l/s Ablauf 21522.070X | Serie 84 LX1093 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 5.0 l/s Ablauf 21522.100X |
Serie 84 LX888 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 5.6 l/s Ablauf 21516.070X | Serie 84 LX874 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN125 / 9.8 l/s Ablauf 21513.125X | Serie 84 LX890 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN125 / 9.2 l/s Ablauf 21516.125X | Serie 84 LX1384 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN50 / 5.4 l/s Ablauf 21513.050X | Serie 84 LX1094 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 3.2 l/s Ablauf 21513.070X |
Serie 84 LX1093 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 5.0 l/s Ablauf 21513.100X | Serie 84 LX846 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN70 / 6.3 l/s Ablauf 21513.070X | Serie 84 LX855 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 6.1 l/s Ablauf 21516.100X | Serie 84 LX873 ![]() Flachdach Hauptentwässerung Freispiegelströmung DN100 / 6.5 l/s Ablauf 21513.100X | Serie 84 LX848 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 9.0 l/s Ablauf 21723.070X |
Serie 84 LX854 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 5.3 l/s Ablauf 21736.100X | Serie 84 LX875 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 9.0 l/s Ablauf 21723.100X | Serie 84 LX889 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 10.0 l/s Ablauf 21736.070X | Serie 84 LX1385 ![]() Flachdach Notentwässerung Freispiegelströmung DN50 / 7.5 l/s Ablauf 21723.050X | Serie 84 LX1095 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 5.5 l/s Ablauf 21723.070X |
Serie 84 LX1091 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 5.9 l/s Ablauf 21723.100X | Serie 84 LX2203 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 4.5 l/s Ablauf 12026.100X | Serie 84 LX2256 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 4.7 l/s Ablauf 12026.070X | Serie 84 LX3047 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 6.0 l/s Ablauf 21119.070X | Serie 84 LX848 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 9.0 l/s Ablauf 22701.070X |
Serie 84 LX1095 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 5.5 l/s Ablauf 22701.070X | Serie 84 LX848 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 9.0 l/s Ablauf 21711.070X | Serie 84 LX854 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 5.3 l/s Ablauf 21714.100X | Serie 84 LX875 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 9.0 l/s Ablauf 21711.100X | Serie 84 LX889 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 10.0 l/s Ablauf 21714.070X |
Serie 84 LX1385 ![]() Flachdach Notentwässerung Freispiegelströmung DN50 / 7.5 l/s Ablauf 21711.050X | Serie 84 LX1393 ![]() Flachdach Notentwässerung Freispiegelströmung DN50 / 7.5 l/s Ablauf 21119.050X | Serie 84 LX1493 ![]() Flachdach Notentwässerung Freispiegelströmung DN50 / 6.9 l/s Ablauf 21119.050X | Serie 84 LX1095 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 5.5 l/s Ablauf 21711.070X | Serie 84 LX1091 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 5.9 l/s Ablauf 21711.100X |
Serie 84 LX1999 ![]() Flachdach Notentwässerung Freispiegelströmung DN125 / 20.0 l/s Ablauf 21711.125X | Serie 84 LX1823 ![]() Flachdach Notentwässerung Freispiegelströmung DN50 / 1.6 l/s Ablauf 21119.050X | Serie 84 LX889 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 10.0 l/s Ablauf 21734.070X | Serie 84 LX1385 ![]() Flachdach Notentwässerung Freispiegelströmung DN50 / 7.5 l/s Ablauf 21721.050X | Serie 84 LX1095 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 5.5 l/s Ablauf 21721.070X |
Serie 84 LX1091 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 5.9 l/s Ablauf 21721.100X | Serie 84 LX848 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 9.0 l/s Ablauf 22721.070X | Serie 84 LX1095 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 5.5 l/s Ablauf 22721.070X | Serie 84 LX848 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 9.0 l/s Ablauf 21721.070X | Serie 84 LX854 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 5.3 l/s Ablauf 21734.100X |
Serie 84 LX875 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 9.0 l/s Ablauf 21721.100X | Serie 84 LX848 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 9.0 l/s Ablauf 21712.070X | Serie 84 LX854 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 5.3 l/s Ablauf 21715.100X | Serie 84 LX875 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 9.0 l/s Ablauf 21712.100X | Serie 84 LX889 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 10.0 l/s Ablauf 21715.070X |
Serie 84 LX1385 ![]() Flachdach Notentwässerung Freispiegelströmung DN50 / 7.5 l/s Ablauf 21712.050X | Serie 84 LX1095 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 5.5 l/s Ablauf 21712.070X | Serie 84 LX1091 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 5.9 l/s Ablauf 21712.100X | Serie 84 LX848 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 9.0 l/s Ablauf 22702.070X | Serie 84 LX1095 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 5.5 l/s Ablauf 22702.070X |
Serie 84 LX848 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 9.0 l/s Ablauf 22722.070X | Serie 84 LX1095 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 5.5 l/s Ablauf 22722.070X | Serie 84 LX848 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 9.0 l/s Ablauf 21722.070X | Serie 84 LX854 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 5.3 l/s Ablauf 21735.100X | Serie 84 LX875 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 9.0 l/s Ablauf 21722.100X |
Serie 84 LX889 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 10.0 l/s Ablauf 21735.070X | Serie 84 LX1385 ![]() Flachdach Notentwässerung Freispiegelströmung DN50 / 7.5 l/s Ablauf 21722.050X | Serie 84 LX1095 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 5.5 l/s Ablauf 21722.070X | Serie 84 LX1091 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 5.9 l/s Ablauf 21722.100X | Serie 84 LX889 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 10.0 l/s Ablauf 21716.070X |
Serie 84 LX1385 ![]() Flachdach Notentwässerung Freispiegelströmung DN50 / 7.5 l/s Ablauf 21713.050X | Serie 84 LX1095 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 5.5 l/s Ablauf 21713.070X | Serie 84 LX1091 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 5.9 l/s Ablauf 21713.100X | Serie 84 LX848 ![]() Flachdach Notentwässerung Freispiegelströmung DN70 / 9.0 l/s Ablauf 21713.070X | Serie 84 LX854 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 5.3 l/s Ablauf 21716.100X |
Serie 84 LX875 ![]() Flachdach Notentwässerung Freispiegelströmung DN100 / 9.0 l/s Ablauf 21713.100X | Serie 84 LX1845 ![]() Flachdach Haupt-Not-Kombi Freispiegelströmung DN100 / 8.8 l/s Ablauf 21529.100X | Serie 88 LX483 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 5.3 l/s Ablauf 01390.100X | Serie 88 LX1851 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 4.0 l/s Ablauf 13612.100X | Serie 88 LX1907 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 3.8 l/s Ablauf 13441.BD0X |
Serie 88 LX479 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 5.4 l/s Ablauf 01390.100X | Serie 88 LX467 ![]() Attika Hauptentwässerung Freispiegelströmung DN70 / 3.6 l/s Ablauf 01390.070X | Serie 88 LX460 ![]() Attika Hauptentwässerung Freispiegelströmung DN70 / 5.2 l/s Ablauf 01390.070X | Serie 88 LX489 ![]() Attika Hauptentwässerung Freispiegelströmung DN50 / 2.2 l/s Ablauf 01390.050X | Serie 88 LX490 ![]() Attika Hauptentwässerung Freispiegelströmung DN50 / 5.1 l/s Ablauf 01390.050X |
Serie 88 LX461 ![]() Attika Hauptentwässerung Druckströmung DN70 / 13.2 l/s Ablauf 01392.070X | Serie 88 LX480 ![]() Attika Hauptentwässerung Druckströmung DN100 / 16.2 l/s Ablauf 01392.100X | Serie 88 LX492 ![]() Attika Hauptentwässerung Druckströmung DN50 / 8.5 l/s Ablauf 01392.050X | Serie 88 LX3012 ![]() Attika Hauptentwässerung DN100 / 5.1 l/s Ablauf 13429.DCBX | Serie 88 LX3012 ![]() Attika Hauptentwässerung DN100 / 5.1 l/s Ablauf 13242.DB0X |
Serie 88 LX2183 ![]() Attika Notentwässerung Freispiegelströmung DN40 / 1.5 l/s Ablauf 15196.040X | Serie 88 LX2184 ![]() Attika Notentwässerung Freispiegelströmung DN50 / 2.35 l/s Ablauf 15196.050X | Serie 88 LX2185 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 3.83 l/s Ablauf 15196.070X | Serie 88 LX469 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 4.2 l/s Ablauf 01391.070X | Serie 88 LX465 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 10.0 l/s Ablauf 01391.070X |
Serie 88 LX481 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 9.0 l/s Ablauf 01391.100X | Serie 88 LX485 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 6.8 l/s Ablauf 01391.100X | Serie 88 LX493 ![]() Attika Notentwässerung Freispiegelströmung DN50 / 2.6 l/s Ablauf 01391.050X | Serie 88 LX494 ![]() Attika Notentwässerung Freispiegelströmung DN50 / 7.6 l/s Ablauf 01391.050X | Serie 88 LX1857 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 4.55 l/s Ablauf 13613.100X |
Serie 88 LX1840 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 6.0 l/s Ablauf 01491.100X | Serie 88 LX1908 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 4.5 l/s Ablauf 13451.BD0X | Serie 88 LX682 ![]() Attika Notentwässerung Druckströmung DN40 / 4.5 l/s Ablauf 01393.040X | Serie 88 LX466 ![]() Attika Notentwässerung Druckströmung DN70 / 17.6 l/s Ablauf 01393.070X | Serie 88 LX482 ![]() Attika Notentwässerung Druckströmung DN100 / 26.0 l/s Ablauf 01393.100X |
Serie 88 LX500 ![]() Attika Notentwässerung Druckströmung DN50 / 8.6 l/s Ablauf 01393.050X | Serie 88 LX772 ![]() Attika Haupt-Not-Kombi Freispiegelströmung DN100 / 12,7 l/s Ablauf 13607.100X | Serie 88 LX772 ![]() Attika Haupt-Not-Kombi Freispiegelströmung DN100 / 12,7 l/s Ablauf 13605.100X | Serie 88 LX1842 ![]() Attika Haupt-Not-Kombi Freispiegelströmung DN100 / l/s Ablauf 01485.100X | Serie 88 LX772 ![]() Attika Haupt-Not-Kombi Freispiegelströmung DN100 / 12.7 l/s Ablauf 13506.100X |
Serie 88 LX1456 ![]() Attika Haupt-Not-Kombi Druckströmung DN100 / 14.5 l/s Ablauf 13614.100X | Serie 88 LX1456 ![]() Attika Haupt-Not-Kombi Druckströmung DN100 / 14.5 l/s Ablauf 13617.100X | Serie 88 LX1456 ![]() Attika Haupt-Not-Kombi Druckströmung DN100 / 14.5 l/s Ablauf 13502.100X | Serie 88 LX1890 ![]() Attika Haupt-Not-Kombi Druckströmung DN100 / l/s Ablauf 01475.100X | Serie 88 LX1939 ![]() Attika Haupt-Not-Kombi Druckströmung DN100 / l/s Ablauf 41516.100X |
Serie 89 LX472 ![]() Attika Hauptentwässerung Freispiegelströmung DN70 / 2.7 l/s Ablauf 01362.070X | Serie 89 LX471 ![]() Attika Hauptentwässerung Freispiegelströmung DN70 / 5.0 l/s Ablauf 01362.070X | Serie 89 LX487 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 4.9 l/s Ablauf 01362.100X | Serie 89 LX488 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 3.6 l/s Ablauf 01362.100X | Serie 89 LX472 ![]() Attika Hauptentwässerung Freispiegelströmung DN70 / 2.7 l/s Ablauf 01360.070X |
Serie 89 LX471 ![]() Attika Hauptentwässerung Freispiegelströmung DN70 / 5.0 l/s Ablauf 01360.070X | Serie 89 LX487 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 4.9 l/s Ablauf 01360.100X | Serie 89 LX488 ![]() Attika Hauptentwässerung Freispiegelströmung DN100 / 3.6 l/s Ablauf 01360.100X | Serie 89 LX471 ![]() Attika Hauptentwässerung Freispiegelströmung DN70 / 5.0 l/s Ablauf 01342.070X | Serie 89 LX472 ![]() Attika Hauptentwässerung Freispiegelströmung DN70 / 2.7 l/s Ablauf 01342.070X |
Serie 89 LX2189 ![]() Attika Hauptentwässerung Freispiegelströmung DN70 / 1.83 l/s Ablauf 01342.070X | Serie 89 LX473 ![]() Attika Hauptentwässerung Druckströmung DN70 / 15.6 l/s Ablauf 01366.070X | Serie 89 LX665 ![]() Attika Hauptentwässerung Druckströmung DN100 / 14.0 l/s Ablauf 01366.100X | Serie 89 LX473 ![]() Attika Hauptentwässerung Druckströmung DN70 / 15.6 l/s Ablauf 01364.070X | Serie 89 LX665 ![]() Attika Hauptentwässerung Druckströmung DN100 / 14.0 l/s Ablauf 01364.100X |
Serie 89 LX473 ![]() Attika Hauptentwässerung Druckströmung DN70 / 15.6 l/s Ablauf 01345.070X | Serie 89 LX2180 ![]() Attika Hauptentwässerung Druckströmung DN70 / 12.0 l/s Ablauf 01345.070X | Serie 89 LX475 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 8.2 l/s Ablauf 01363.070X | Serie 89 LX476 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 3.5 l/s Ablauf 01363.070X | Serie 89 LX667 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 4.6 l/s Ablauf 01363.100X |
Serie 89 LX668 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 8.0 l/s Ablauf 01363.100X | Serie 89 LX475 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 8.2 l/s Ablauf 01361.070X | Serie 89 LX476 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 3.5 l/s Ablauf 01361.070X | Serie 89 LX667 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 4.6 l/s Ablauf 01361.100X | Serie 89 LX668 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 8.0 l/s Ablauf 01361.100X |
Serie 89 LX1840 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 6.0 l/s Ablauf 13628.100X | Serie 89 LX1344 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 3.5 l/s Ablauf 13628.070X | Serie 89 LX1343 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 6.5 l/s Ablauf 13628.070X | Serie 89 LX475 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 8.2 l/s Ablauf 01343.070X | Serie 89 LX476 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 3.5 l/s Ablauf 01343.070X |
Serie 89 LX2190 ![]() Attika Notentwässerung Freispiegelströmung DN70 / 2.5 l/s Ablauf 01343.070X | Serie 89 LX666 ![]() Attika Notentwässerung Druckströmung DN100 / 23.0 l/s Ablauf 01367.100X | Serie 89 LX798 ![]() Attika Notentwässerung Druckströmung DN70 / 17.6 l/s Ablauf 01367.070X | Serie 89 LX666 ![]() Attika Notentwässerung Druckströmung DN100 / 23.0 l/s Ablauf 01365.100X | Serie 89 LX798 ![]() Attika Notentwässerung Druckströmung DN70 / 17.6 l/s Ablauf 01365.070X |
Serie 89 LX798 ![]() Attika Notentwässerung Druckströmung DN70 / 17.6 l/s Ablauf 01346.070X | Serie 89 LX2182 ![]() Attika Notentwässerung Druckströmung DN70 / 12.0 l/s Ablauf 01346.070X | Serie 93 LX803 ![]() Attika Hauptentwässerung Druckströmung DN100 / 32 l/s Ablauf 13779.CC0X | Serie 93 LX859 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 9.1 l/s Ablauf 01394.100X | Serie 93 LX863 ![]() Attika Notentwässerung Freispiegelströmung DN100 / 8.5 l/s Ablauf 01394.100X |
Serie 93 LX766 ![]() Attika Notentwässerung Druckströmung DN100 / 32.0 l/s Ablauf 13766.CC0X |
