LORO-X Balkonentwässerung Serie E und F mit Anschlussmanschette

Die Serien E und F beinhalten Balkonabläufe als Einzelabläufe mit Anschlussmanschette.

Serie E beinhaltet Einzelabläufe mit Anschlussmanschette mit Endsieb aus Kunststoff.

Serie F beinhaltet Einzelabläufe mit Anschlussmanschette mit höhenverstellbarer Siebaufnahme und Endsieb aus Edelstahl.

Im Standard werden die Serien E und F aus feuerverzinktem Stahl mit zusätzlicher Beschichtung gefertigt. Auf Anfrage ist auch die Fertigung aus massivem Kupfer möglich.

Einsatzbeispiele Serie E und F

Balkone mit Abdichtungsbahnen, Fliesen- oder Plattenbelag. Weitere Einsatzbeispiele finden Sie mit detailierter Beschreibung in unserem Prospekt LORO-X Balkonentwässerung.

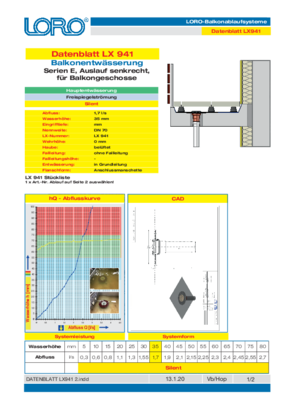

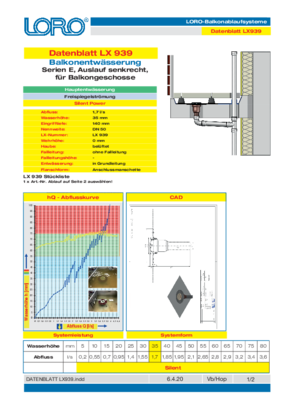

Serie E einteilig

LORO-X Balkonabläufe mit Anschlussmanschette, einteilig, Serie E
DN 50DN 70
Auslauf senkrechta) ohne Wärmedämmung15271.050X15271.070X
b) mit Wärmedämmung15371.050X15371.070X
Auslauf seitlich
a) ohne Wärmedämmung15471.050X15471.070X
b) mit Wärmedämmung15571.050X15571.070X

Serie E zweiteilig

LORO-X Balkonabläufe mit Anschlussmanschette, zweiteilig, Serie E
DN 50DN 70
Auslauf senkrechta) ohne Wärmedämmung15281.050X15281.070X
b) mit Wärmedämmung15381.050X15381.070X
Auslauf seitlich
a) ohne Wärmedämmung15481.050X15481.070X
b) mit Wärmedämmung15581.050X15581.070X

Serie F einteilig

LORO-X Balkonabläufe mit Anschlussmanschette, einteilig, Serie F
DN 50DN 70
Auslauf senkrechta) ohne Wärmedämmung15272.050X15272.070X
b) mit Wärmedämmung15372.050X15372.070X
Auslauf seitlich
a) ohne Wärmedämmung15472.050X15472.070X
b) mit Wärmedämmung15572.050X15572.070X

Serie F zweiteilig

LORO-X Balkonabläufe mit Anschlussmanschette, zweiteilig, Serie F
DN 50DN 70
Auslauf senkrechta) ohne Wärmedämmung15282.050X15282.070X
b) mit Wärmedämmung15382.050X15382.070X
Auslauf seitlich
a) ohne Wärmedämmung15482.050X15482.070X
b) mit Wärmedämmung15582.050X15582.070X

Serie F - Brandschutz

Kompletteinheiten - Serie F
mit Wärmedämmung und Brandschutzhülse
zweiteiligDN 50DN 70
Auslauf senkrechtmit Brandschutzhülse15383.050X15383.070X
Grundeinheiten LORO-Balkonabläufe, Serie F
DN 50 DN 70, mit Wärmedämmung,Brandschutzhülse, Klemmring und Anschlussmanschette
einteiligDN 50DN 70
Auslauf senkrechtmit Brandschutzhülse15283.050X15283.070X
