Meistens werden Balkonabläufe für die Entwässerung von einzelnen oder übereinander liegenden Balkonen, Terrassen, Dachterrassen, Loggien oder Laubengängen entwässert. Balkonabläufe sind auch für die Entwässerung von kleinen genutzten oder ungenutzten Flachdächern, Vordächern oder Carports geeignet.

Unterschiedliche Balkonaufbauten und die Verwendung neuer Materialien - wie der Einsatz von Flüssigkunststoffen oder Kunststoff/- Zementkombinationen - verlangen auf die Einsatzsituation abgestimmte Balkonablaufsysteme. Das vielfältige und modular aufgebaute Produktprogramm der LORO-X Balkonentwässerung bietet Lösungen für alle gängigen Entwässerungsaufgaben von Ein- und Mehrfamilienhäusern, Hotels und Gewerbebauten.

Durch jahrzehntelange Erfahrung auf dem Gebiet der Balkonentwässerung hat LORO Balkonabläufe entwickelt, die in Verbindung mit Fallleitungen aus Stahlabflussrohr, feuerverzinkt, Balkonentwässerungssysteme für jeden Einsatzfall bilden. Lieferbar sind Einzelabläufe oder Direktabläufe, DN 50 - DN 100, aus Stahl, feuerverzinkt, zusätzlich beschichtet, mit Anschlussmanschette oder mit Klemmflansch, ohne oder mit Wärmedämmung. Auch als Ganzstahlschweißkonstruktion mit geschosshohem Fallstrang von Balkon zu Balkon.

Systemübersicht

Vom Balkonaufbau zum Balkonablauf

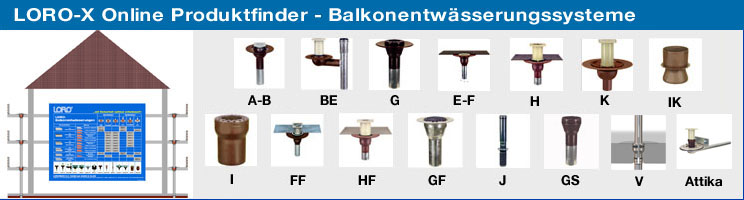

Den für Ihren Balkonaufbau passenden LORO-X Balkonablauf finden Sie in der praktischen Systemübersicht (PDF) anhand des gegebenen Grundaufbaus und Belages.

Wir beginnen auf der linken Arbeitsblatthälfte mit der Auswahl des Grundaufbaus, gehen dann über die Spalte des Belages in die rechte Arbeitsblatthälfte. Dort haben wir in der ersten Spalte die Einzelabläufe (Fallleitung neben der Balkonplatte) und in der zweiten Spalte die Direktabläufe (Fallleitung durch die Balkonplatte und am Durchdringungspunkt entwässernd). Nach der Wahl der Anbindung gelangen Sie mit einem Klick zur vorgeschlagenen Serie.

Grundsätzlich gibt es zwei Wege, um Balkone zu entwässern: Über Einzelabläufe mit Rohrleitungsverzug zur Fallleitung oder mit Direktabläufen zur direkten Durchleitung der Fallleitung durch den Balkonablauf.

Einzelabläufe werden verwendet, wenn die Fallleitung außerhalb beziehungsweise neben den Balkonen verlaufen soll. Vorteil: Die Balkonfläche bleibt voll verfügbar. Die Rohrleitung muss jedoch unter jedem Balkon waagerecht zur Fallleitung geführt oder einbetoniert werden.

Direktabläufe leiten das Regenwasser „direkt” in die Fallleitung vom darüber liegenden Balkon ein. Vorteil: Waagerechte Verzüge entfallen. Die Fallleitung, z.B. eine stoßfeste LORO-X-Fallleitung, wird dann möglichst nah an der Wand durch die übereinander liegenden Balkone von der obersten bis zur untersten Etage geführt

Mit „einer” Entwässerungsebene werden Balkonaufbauten verstanden, bei denen der Ablauf in die Abdichtungsbahn eingebunden wird und das Wasser nur über diese Abdichtungsebene in den Ablauf fließen kann.

Eine „zweite” Entwässerungsebene bieten Balkonaufbauten mit einem oberhalb der Abdichtungsbahn angeordneten Plattenbelag zum Beispiel auf Stelzlagern oder auf einer Kiesschüttung. Auf dem Balkonablauf wird dann eine höhenvariable Siebeinheit montiert, bei der das Regenwasser einerseits vom Plattenbelag oben in das Sieb und andererseits von der Abdichtungsbahn unten durch den Entwässerungsring abfließen kann.

Balkone ohne Wärmedämmung werden mit „einteiligen“ Abläufen entwässert, bei denen der Ablauf unterhalb der Abdichtungsbahn im Beton verlegt ist.

Balkone mit Wärmedämmung werden mit „zweiteiligen“ Balkonabläufen entwässert, bei denen der Ablauf in die Wärmedämmung eingelassen wird. Unterhalb der Wärmedämmung sichert dann eine Unterteileinheit die diffusionsdichte Durchführung des Ablaufrohres durch die Dampfsperre.

Werkseitig aufgebrachte Anschlussmanschetten bieten sich zur einfachen Abdichtung von Balkonen mit Abdichtungsbahnen an.

Im Standard werden Manschetten mit einer Bitumen/EPDM Mischung ausgeliefert.

Alternative Folien lassen sich jedoch bei der Bestellung angeben, sodass die passende Anschlussmanschette objektbezogen werkseitig aufgebracht werden kann. Die Liste der sofort verfügbaren Folien kann dem Prospekt entnommen werden.

Der Stützrand dient der Fixierung des Ablaufes und ist nicht als Klebeflansch zu verwenden.

Balkonabläufe mit Stützrand eignen sich daher für Balkone ohne Abdichtungsbahnen mit Gussasphalt, Fertigestrich oder Fliesenbelag im Mörtelbett.

An den möglichst oberflächenbündig in die Unterlage eingelassenen Stützrand kann dann optimal angearbeitet werden.

Klemmflansche für Abdichtungsbahnen bieten maximale Freiheit bei der Auswahl des Materials der Abdichtungsbahn, da Bahnen auf Bitumen- und Kunststoffbasis gleichermaßen eingeklemmt werden können.

Direkt zur Serie K.

Wird die Fallleitung senkrecht zwischen zwei bereits eingebauten Direktabläufen verlegt, bilden diese zwei Fixpunkte, zwischen denen man eine herkömmliche Steckmuffenverbindung nicht so einfach herstellen kann.

Hier bieten sich die speziellen LORO-X Direktabläufe an: Sie weisen eine extra für diesen Fall entwickelte Konstruktion auf, bei der das Spitzende des LORO-X Fallrohres im ersten Schritt auf dem Boden des Grundkörpers des unteren Ablaufes abgestellt wird.

Im zweiten Schritt wird das Rohr wieder nach oben auf die spezielle, höher liegende Halterung gehoben und dort fixiert. Bei diesem zweiten Schritt wird die Steckmuffe des Fallrohres gleichzeitig auf das Ablaufrohr des oberen Balkonablaufes geschoben.
