Artikel: 04361.100X - LORO-X SAMMELKASTEN DACHTERRASSE F. LORO-X Sammelkasten Dachterrasse für Staffelgeschoss DN 100LORO-X QUATTROFLUX Sammelkasten für Haupt-Not-Kombi Staffelgeschossablauf, mit Doppelrohr Rohr-in-Rohr, für LORO-X Staffelgeschossentwässerung, mit 4 Fließwegen für Dach-Hauptentwässerung, Dach-Notentwässerung, Dachterrasse-Hauptentwässerung und Dachterrasse-Notentwässerung, mit Doppelrohr-Rohr-in-Rohr Einlauf, mit Speier und Überlaufkante, aus Stahl, feuerverzinkt, DN 100/50 EAN-Code: 4038088099056 | |
Artikel: 13544.100X - LX-QUATTROFLUX HPT-NOT-KOMBI,DOPPELR. LORO-X QUATTROFLUX Haupt-Not-Kombi mit Doppelrohr und Becken Klebeflansch für Bitumen DN 100LORO-X QUATTROFLUX Serie 43, Haupt-Not-Kombi Staffelgeschossablauf für Dachterrassen mit Doppelrohr-Rohr-in-Rohr, für Hauptentwässerung mit Freispiegelströmung, mit Klebeflansch, 45 Grad Aufkantung, für Bitumen-Dachabdichtungsbahnen, QUATTROFLUX Dachterrasse Haupt-Not-Kombi 2x DN 100 und 2x DN 50, mit Becken, für Staffelgeschossentwässerung und Kaskadenentwässerung, aus Stahl, feuerverzinkt, DN 100 EAN-Code: 4038088101278 | CAD 2D (DXF) CAD 3D (DWG) Maßzeichnung (PDF) Einsatzgrafik (PDF) Verlegeanleitung (PDF) Prospekt (PDF) |
Artikel: 01475.100X - LX ATTIKAABLAUF HPT/NOT/KOMBI F.RETEN. LORO-X Attikaablauf Haupt-Not-Kombi für Retention für Druckströmung mit Wehr nach Vorgabe DN 100LORO-X Retentions-Attikaablauf mit objektbezogenen Retentionsöffnungen für die Hauptentwässerung und höhenvariablem Wehr für die Notentwässerung, Haupt-Not-Kombi, Serie 88, Attika-Distant, Rohr in Rohr, für Hauptentwässerung mit Freispiegelströmung und Notentwässerung mit Druckströmung, mit Klemmflansch, als Los- und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, Leistungsnachweis gemäß Datenblatt LX1890, DN 100/50 EAN-Code: 4038088101438 | CAD 2D (DXF) CAD 3D (DWG) Maßzeichnung (PDF) Einsatzgrafik (PDF) Verlegeanleitung (PDF) Prospekt (PDF) |
Artikel: 01485.100X - LX ATTIKAABLAUF HPT/NOT/KOMBI F.RETEN. LORO-X Attikaablauf Haupt-Not-Kombi für Retention für Freispiegelströmung mit Wehr nach Vorgabe DN 100LORO-X Retentions-Attikaablauf mit objektbezogenen Retentionsöffnungen für die Hauptentwässerung und höhenvariablem Wehr für die Notentwässerung, Haupt-Not-Kombi, Serie 88, Attika-Distant, Rohr in Rohr, für Haupt- und Notentwässerung mit Freispiegleströmung, mit Klemmflansch, als Los- und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, Leistungsnachweis gemäß Datenblatt LX1842, DN 100/50 EAN-Code: 4038088100257 | |
Artikel: 14509.070X - LX-RETENTIONSEINH.F.DL.SR.84,HPT. LORO-X Retentionseinheit ohne Siebkorb aus Edelstahl für Serie 84 Hauptentwässerung DN 70LORO-X VARIOFIT Strömungshilfe für Retentionsdachentwässerung, ohne Siebkorb, objektbezogene Ausführung, für die Ermittlung der erforderlichen Retentionsöffnungen bitte Kontakt mit dem LOROWERK aufnehmen, für die Hauptentwässerung und höhenvariablem Retentionsrohr, passend für DRAINLET Flachdachablauf, Serie 84(DL), DN 70 EAN-Code: 4038088103210 | |
Artikel: 14509.100X - LX-RETENTIONSEINH.F.DL.SR.84,HPT. LORO-X Retentionseinheit ohne Siebkorb aus Edelstahl für Serie 84 Hauptentwässerung DN 100LORO-X VARIOFIT Strömungshilfe für Retentionsdachentwässerung, ohne Siebkorb, objektbezogene Ausführung, für die Ermittlung der erforderlichen Retentionsöffnungen bitte Kontakt mit dem LOROWERK aufnehmen, für die Hauptentwässerung und höhenvariablem Retentionsrohr, passend für DRAINLET Flachdachablauf, Serie 84(DL), DN 100 EAN-Code: 4038088103227 | |
Artikel: 14509.125X - LX-RETENTIONSEINH.F.DL.SR.84,HPT. LORO-X Retentionseinheit ohne Siebkorb aus Edelstahl für Serie 84 Hauptentwässerung DN 125LORO-X VARIOFIT Strömungshilfe für Retentionsdachentwässerung, ohne Siebkorb, objektbezogene Ausführung, für die Ermittlung der erforderlichen Retentionsöffnungen bitte Kontakt mit dem LOROWERK aufnehmen, für die Hauptentwässerung und höhenvariablem Retentionsrohr, passend für DRAINLET Flachdachablauf, Serie 84(DL), DN 125 EAN-Code: 4038088103234 | |
Artikel: 14510.070X - LX-RETENTIONSEINH.F.DL.SR.84,HPT. LORO-X Retentionseinheit für DRAINLET DN 70 mit Retentionsöffnungen nach Vorgabe einschließlich Siebkorb 210 mmLORO-X VARIOFIT Strömungshilfe für Retentionsdachentwässerung, Siebkorb 210 mm, objektbezogene Ausführung, für die Ermittlung der erforderlichen Retentionsöffnungen bitte Kontakt mit dem LOROWERK aufnehmen, für die Hauptentwässerung und höhenvariablem Retentionsrohr, passend für DRAINLET Flachdachablauf, Serie 84(DL), DN 70 EAN-Code: 4038088101032 | CAD 2D (DXF) CAD 3D (DWG) Maßzeichnung (PDF) Einsatzgrafik (PDF) Zulassung (PDF) Prospekt (PDF) Aufbauschema (PDF) |
Artikel: 14510.100X - LX-RETENTIONSEINH.F.DL.SR.84,HPT. LORO-X Retentionseinheit für DRAINLET DN 100 mit Retentionsöffnungen nach Vorgabe einschließlich Siebkorb 210 mmLORO-X VARIOFIT Strömungshilfe für Retentionsdachentwässerung, Siebkorb 210 mm, objektbezogene Ausführung, für die Ermittlung der erforderlichen Retentionsöffnungen bitte Kontakt mit dem LOROWERK aufnehmen, für die Hauptentwässerung und höhenvariablem Retentionsrohr, passend für DRAINLET Flachdachablauf, Serie 84(DL), DN 100 EAN-Code: 4038088100875 | CAD 2D (DXF) CAD 3D (DWG) Maßzeichnung (PDF) Einsatzgrafik (PDF) Zulassung (PDF) Prospekt (PDF) Aufbauschema (PDF) |
Artikel: 14510.125X - LX-RETENTIONSEINH.F.DL.SR.84,HPT. LORO-X Retentionseinheit für DRAINLET DN 125 mit Retentionsöffnungen nach Vorgabe einschließlich Siebkorb 210 mmLORO-X VARIOFIT Strömungshilfe für Retentionsdachentwässerung, Siebkorb 210 mm, objektbezogene Ausführung, für die Ermittlung der erforderlichen Retentionsöffnungen bitte Kontakt mit dem LOROWERK aufnehmen, für die Hauptentwässerung und höhenvariablem Retentionsrohr, passend für DRAINLET Flachdachablauf, Serie 84(DL), DN 125 EAN-Code: 4038088101049 | CAD 2D (DXF) CAD 3D (DWG) Maßzeichnung (PDF) Einsatzgrafik (PDF) Zulassung (PDF) Prospekt (PDF) Aufbauschema (PDF) |
Artikel: 14511.070X - LX-RETENTIONSEINH.F.DL.SR.84,HPT. LORO-X Retentionseinheit für DRAINLET DN 70 mit Retentionsöffnungen nach Vorgabe einschließlich Siebkorb 500 mmLORO-X VARIOFIT Strömungshilfe für Retentionsdachentwässerung, Siebkorb 500 mm, objektbezogene Ausführung, für die Ermittlung der erforderlichen Retentionsöffnungen bitte Kontakt mit dem LOROWERK aufnehmen, für die Hauptentwässerung und höhenvariablem Retentionsrohr, passend für DRAINLET Flachdachablauf, Serie 84(DL), DN 70 EAN-Code: 4038088102411 | |
Artikel: 14511.100X - LX-RETENTIONSEINH.F.DL.SR.84,HPT. LORO-X Retentionseinheit für DRAINLET DN 100 mit Retentionsöffnungen nach Vorgabe einschließlich Siebkorb 500 mmLORO-X VARIOFIT Strömungshilfe für Retentionsdachentwässerung, Siebkorb 500 mm, objektbezogene Ausführung, für die Ermittlung der erforderlichen Retentionsöffnungen bitte Kontakt mit dem LOROWERK aufnehmen, für die Hauptentwässerung und höhenvariablem Retentionsrohr, passend für DRAINLET Flachdachablauf, Serie 84(DL), DN 100 EAN-Code: 4038088102428 | |
Artikel: 14511.125X - LX-RETENTIONSEINH.F.DL.SR.84,HPT. LORO-X Retentionseinheit für DRAINLET DN 125 mit Retentionsöffnungen nach Vorgabe einschließlich Siebkorb 500 mmLORO-X VARIOFIT Strömungshilfe für Retentionsdachentwässerung, Siebkorb 500 mm, objektbezogene Ausführung, für die Ermittlung der erforderlichen Retentionsöffnungen bitte Kontakt mit dem LOROWERK aufnehmen, für die Hauptentwässerung und höhenvariablem Retentionsrohr, passend für DRAINLET Flachdachablauf, Serie 84(DL), DN 125 EAN-Code: 4038088102435 | |
Artikel: 14514.100X - LX DL-RETENTIONSEINH.SR.84,1-TLG.M.SIEBK LORO-X DRAINLET Retentionseinheit Serie 84 einteilig mit SiebkorbLORO-X Retentions-Dachablauf, für Hauptentwässerung und bauseits einstellbarem Retentionsdrehschieber Serie 84, mit Freispiegelströmung, ohne Wärmedämmung, Auslauf senkrecht, mit Klemmflansch, als Los- und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, gemäß Systemdatenblatt LX3035, DN 100 EAN-Code: 4038088105313 | |
Artikel: 14529.000X - LX-RETENTIONSEINH.F.ATTIKA SR.79,88,89 LORO-X Retentionseinnheit ohne Siebkorb aus Edelstahl für Serie 79 88 89 HauptentwässerungLORO-X VARIOFIT Strömungshilfe für Retentionsdachentwässerung, ohne Siebkorb, objektbezogene Ausführung, für die Ermittlung der erforderlichen Retentionsöffnungen bitte Kontakt mit dem LOROWERK aufnehmen, für die Hauptentwässerung und höhenvariablem Retentionsrohr, passend für Attikaabläufe Serie 79, 88 und 89, DN 50 bis DN 100 EAN-Code: 4038088103272 | |
Artikel: 14530.000X - LX-RETENTIONSEINH.F.ATTIKA SR.79,88,89 LORO-X Retentionseinheit für Attika bis DN 100 mit Retentionsöffnungen nach Vorgabe einschließlich Siebkorb 210 mmLORO-X VARIOFIT Strömungshilfe für Retentionsdachentwässerung, Siebkorb 210 mm, objektbezogene Ausführung, für die Ermittlung der erforderlichen Retentionsöffnungen bitte Kontakt mit dem LOROWERK aufnehmen, für die Hauptentwässerung und höhenvariablem Retentionsrohr, passend für Attikaabläufe Serie 79, 88 und 89, DN 50 bis DN 100 EAN-Code: 4038088100899 | CAD 2D (DXF) CAD 3D (DWG) Maßzeichnung (PDF) Einsatzgrafik (PDF) Zulassung (PDF) Prospekt (PDF) Aufbauschema (PDF) |
Artikel: 14531.000X - LX-RETENTIONSEINH.F.ATTIKA SR.79,88,89 LORO-X Retentionseinheit für Attika bis DN 100 mit Retentionsöffnungen nach Vorgabe einschließlich Siebkorb 500 mmLORO-X VARIOFIT Strömungshilfe für Retentionsdachentwässerung, Siebkorb 500 mm, objektbezogene Ausführung, für die Ermittlung der erforderlichen Retentionsöffnungen bitte Kontakt mit dem LOROWERK aufnehmen, für die Hauptentwässerung und höhenvariablem Retentionsrohr, passend für Attikaabläufe Serie 79, 88 und 89, DN 50 bis DN 100 EAN-Code: 4038088102404 | |
Artikel: 19302.070X - LX RETENTIONSROHR QUADR.SEITL.DN 100/70 LORO-X Retentionsrohr quadratisch seitlich DN 100/70LORO-X Attika-Retentionsrohr DN 70, seitlich, aus Stahl, feuerverzinkt,nach DIN EN 1123, mit quadratischen Retentionseinlaufrohr 100/100, langlebige Innenbeschichtung gemäß DIN EN ISO 2178 auf Basis einer 2K-Epoxid-Kombination. Für die Ermittlung der erforderlichen Retentionsöffnungen bzw. Längen, bitte Kontakt mit dem LOROWERK aufnehmen, für die Hauptentwässerung, passend für WU Abläufe als Attikaabläufe DN 70 EAN-Code: 4038088104545 | |

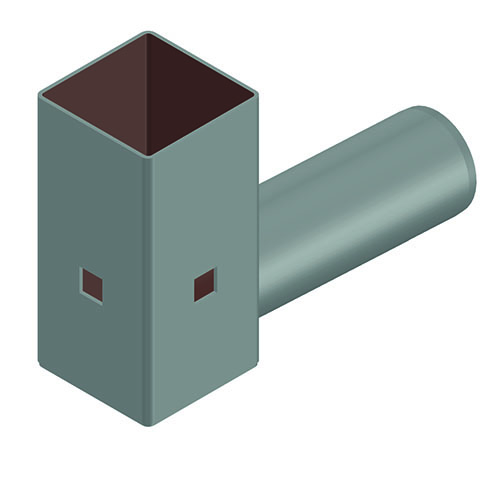

Artikel: 19302.100X - LX RETENTIONSROHR QUADR.SEITL.DN 100/100 LORO-X Retentionsrohr quadratisch seitlich DN 100/100LORO-X Attika-Retentionsrohr DN 100, seitlich, aus Stahl, feuerverzinkt,nach DIN EN 1123, mit quadratischen Retentionseinlaufrohr 100/100, langlebige Innenbeschichtung gemäß DIN EN ISO 2178 auf Basis einer 2K-Epoxid-Kombination. Für die Ermittlung der erforderlichen Retentionsöffnungen bzw. Längen, bitte Kontakt mit dem LOROWERK aufnehmen, für die Hauptentwässerung, passend für WU Abläufe als Attikaabläufe DN 100 EAN-Code: 4038088104552 | |
Artikel: 41511.100X - LX RETENTIONSABLAUF HPT.SENKR.M.RETENTIO LORO-X Retentionsablauf Hauptentwässerung senkrecht mit Retentionsrohr Höhe nach Vorgabe DN 100LORO-X Retentions-Dachablauf, objektbezogene Ausführung, für die Ermittlung der erforderlichen Retentionsöffnungen bitte Kontakt mit dem LOROWERK aufnehmen für die Hauptentwässerung und höhenvariablem Retentionsrohr, Serie 84, für Hauptentwässerung mit Freispiegleströmung, ohne Wärmedämmung, Auslauf senkrecht, mit Klemmflansch, als Los- und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, Leistungsnachweis gemäß Datenblatt LX1827, DN 100 EAN-Code: 4038088100271 | |
Artikel: 41516.100X - LX RETENTIONSABLAUF HPT/NOT-KOMB.F.DRUCK LORO-X Retentionsablauf Haupt-Not-Kombi Druckströmung mit Retentionsrohr von Vorgabe DN 100LORO-X Retentions-Attikaablauf mit objektbezogenen Retentionsöffnungen für die Hauptentwässerung und höhenvariablem Wehr für die Notentwässerung, Haupt-Not-Kombi, Serie 88, Attika-Distant, Rohr in Rohr, für Hauptentwässerung mit Freispiegelströmung und Notentwässerung mit Druckströmung, mit Klemmflansch, als Los- und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, DN 100/50 EAN-Code: 4038088101445 | CAD 2D (DXF) CAD 3D (DWG) Maßzeichnung (PDF) Einsatzgrafik (PDF) Verlegeanleitung (PDF) Prospekt (PDF) |
Artikel: 13441.BD0X - LX DUOSTREAM-DISTANT,HPT.I.WD,DN50/100 LORO-X DUOSTREAM DISTANT Hauptentwässerung in Wärmedämmung DN 50/100LORO-X DUOSTREAM Kaskadenentwässerung Hauptablauf, Serie 88, Attika-Distant, für Verlegung der Sammelleitung in der Wärmedämmung, zur Durchleitung der oberen Etage, Rohr in Rohr, für Hauptentwässerung mit Freispiegelströmung, Abflussleistung 3,8 l/s bei 35 mm Wasserhöhe auf der Dachterrasse, mit Klemmflansch, als Los-und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, Eingrifftiefe 106 mm, mit DRAINLET-Haube aus Edelstahl, Leistungsnachweis gemäß Datenblatt LX1907, DN 100/50 EAN-Code: 4038088100714 | |
Artikel: 13461.100X - LX KASKADENDURCHF.SR.43,RIR,HPT.,FRSP., LORO-X Kaskadendurchführung für Rohr in Rohr mit Klebeflansch für Bitumen DN 100/50LORO-X DUOSTREAM Kaskadenentwässerung Hauptablauf für Dachterrassen, Serie 43, Attika-Direkt, Rohr in Rohr, für Hauptentwässerung mit Freispiegelströmung, Abflussleistung 2,0 l/s bei 35 mm Wasserhöhe auf der Dachterrasse, mit Klebeflansch 45 Grad Aufkantung für Bitumen-Abdichtungsbahnen, Leistungsnachweis gemäß Datenblatt LX1981, aus Edelstahl, DN 100/50 EAN-Code: 4038088102152 | |
Artikel: 13462.100X - LX KASKADENDURCHF.SR.43,RIR,HPT.,FRSP., LORO-X Kaskadendurchführung Serie 43 für Rohr in Rohr Hauptentwässerung Freispiegelströmung mit Klebeflansch für Flüssigkunststoff DN 100/50LORO-X DUOSTREAM Kaskadenentwässerung Hauptablauf für Dachterrassen, Serie 43, Attika-Direkt, Rohr in Rohr, für Hauptentwässerung mit Freispiegelströmung, Abflussleistung 2,0 l/s bei 35 mm Wasserhöhe auf der Dachterrasse, mit Klebeflansch 90 Grad Aufkantung für Flüssigkunststoff, Leistungsnachweis gemäß Datenblatt LX1981, aus Edelstahl, DN 100/50 EAN-Code: 4038088105108 | |
Artikel: 13464.100X - LX KASKADENDURCHF.SR.43,RIR,HPT.,FRSP., LORO-X Kaskadendurchführung Serie 43 für Rohr in Rohr Hauptentwässerung Freispiegelströmung mit Klemmflansch für Kunststoff-Dachabdichtungsbahnen DN 100/50LORO-X DUOSTREAM Kaskadenentwässerung Hauptablauf für Dachterrassen, Serie 43, Attika-Direkt, Rohr in Rohr, für Hauptentwässerung mit Freispiegelströmung, Abflussleistung 2,0 l/s bei 35 mm Wasserhöhe auf der Dachterrasse, mit Klemmflansch 90 Grad Aufkantung für Kunststoff-Dachabdichtungsbahn, Leistungsnachweis gemäß Datenblatt LX1981, aus Edelstahl, DN 100/50 EAN-Code: 4038088106334 | |
Artikel: 13481.100X - LX-KASKADENDURCHF.SR.43,RIR,HPT/NOT-KOMB LORO-X Attika Serie 43 für Haupt-Not-Kombi Rohr in Rohr Freispiegelströmung Eingrifftiefe 50 mm mit Klebeflansch DN 100/50LORO-X Haupt-Not-Kombi DUOFLUX Flach50 Attikadirektablauf, Serie 43, Attika-Direkt, Rohr in Rohr, für Hauptentwässerung mit Freispiegelströmung, Abflussleistung 2,0 l/s bei 35 mm Wasserhöhe auf der Dachterrasse und Notentwässerung 2,1 l/s bei 75 mm, mit Klebeflansch 45 Grad Aufkantung für Bitumen-Abdichtungsbahnen, Eingrifftiefe 50 mm, Leistungsnachweis gemäß Datenblatt LX2074, aus Edelstahl, DN 100/50 EAN-Code: 4038088105603 | |
Artikel: 13612.100X - LX ATTIKAABLAUF M.UMLEKUNGSBOGEN HPT. LORO-X Attikaablauf mit Umlenkungsbogen Hauptentwässerung seitlich DN 100LORO-X DUOSTREAM Kaskadenentwässerung Hauptablauf, Serie 88, Attika-Distant, mit Umlenkungsbogen zur Durchleitung der oberen Etage, Rohr in Rohr, für Hauptentwässerung mit Freispiegelströmung, Abflussleistung 4,0 bei 35 mm Wasserhöhe auf der Dachterrasse, mit Klemmflansch, als Los-und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, Leistungsnachweis gemäß Datenblatt LX1851, DN 100/50 EAN-Code: 4038088100288 | |
Artikel: 01316.070X - LORO-ATTIKA DIREKTABL.EDELST.M.KLEBEFL.F LORO-Attika Direktablauf aus Edelstahl mit Klebeflansch für kleine Dachflächen Serie 43 DN 70LORO-X Attikadirektablauf, Serie 43 für kleinere Dachflächen, für Hauptentwässerung mit Freispiegelströmung, Abflussleistung 0,8 l/s bei 35 mm Wasserhöhe auf dem Dach, mit Klebeflansch, für Bitumen-Abdichtungsbahnen, Eingrifftiefe 0 mm, nach DIN EN 1253, Leistungsnachweis mit normgerechtem Prüfsystem mit 4,2m nicht belüfteter Fallleitung gemäß Systemdatenblatt LX620, aus Edelstahl, DN 70 EAN-Code: 4038088059425 | CAD 2D (DXF) CAD 3D (DWG) Maßzeichnung (PDF) Einsatzgrafik (PDF) Verlegeanleitung (PDF) Zulassung (PDF) Prospekt (PDF) |
Artikel: 01316.100X - LORO-ATTIKA DIREKTABL.M.KLEBEF.F.KLEINE LORO-Attika Direktablauf aus Edelstahl mit Klebeflansch für kleine Dachflächen Serie 43 DN 100LORO-X Attikadirektablauf, Serie 43 für kleinere Dachflächen, für Hauptentwässerung mit Freispiegelströmung, Abflussleistung 1,2 l/s bei 35 mm Wasserhöhe auf dem Dach, mit Klebeflansch, für Bitumen-Abdichtungsbahnen, Eingrifftiefe 0 mm, nach DIN EN 1253, Leistungsnachweis mit normgerechtem Prüfsystem mit 4,2m nicht belüfteter Fallleitung gemäß Systemdatenblatt LX621, aus Edelstahl, DN 100 EAN-Code: 4038088059432 | CAD 2D (DXF) CAD 3D (DWG) Maßzeichnung (PDF) Einsatzgrafik (PDF) Verlegeanleitung (PDF) Zulassung (PDF) Prospekt (PDF) |
Artikel: 01320.100X - LORO-ATTIKA-DIREKTABL.DOPPELR.M.BECKEN LORO-Attika Doppelrohrablauf mit Becken mit Klebeflansch für Bitumen DN 100LORO-X Attikadirektablauf mit Doppelrohr, Serie 43 mit Becken, für Hauptentwässerung mit Freispiegelströmung, Abflussleistung 4,5 l/s bei 35 mm Wasserhöhe auf dem Dach, mit Klebeflansch, für Bitumen-Abdichtungsbahnen, Eingrifftiefe 52 mm, nach DIN EN 1253, Leistungsnachweis mit normgerechtem Prüfsystem mit 4,2m nicht belüfteter Fallleitung gemäß Systemdatenblatt LX653, aus Stahl, feuerverzinkt, DN 100/100 EAN-Code: 4038088060636 | CAD 2D (DXF) CAD (DWG) Maßzeichnung (PDF) Einsatzgrafik (PDF) Verlegeanleitung (PDF) Zulassung (PDF) Prospekt (PDF) |
