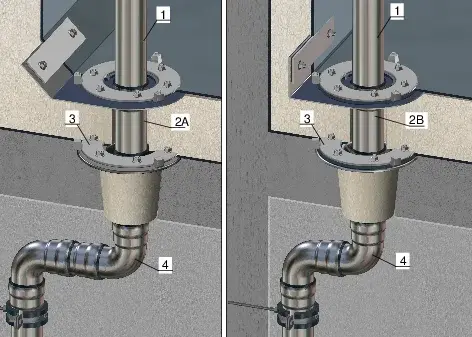

Attika senkrecht
Abläufe und Rohrdurchführungen mit Attikaaufkantung und senkrechtem Abgang
Wird das Gefälle einer Dachfläche nach außen zur Attika geführt, kommen üblicherweise Attikaentwässerungen mit seitlichem Abgang und Rohrdurchführung durch die Attikaaufkantung mit außenliegender Fallleitung zum Einsatz.
Für den Fall dass Abläufe oder Rohrdurchführungen zwar an der Attika positioniert werden, das Ablaufrohr jedoch senkrecht durch das Dach geführt werden soll, bietet LORO spezielle Attikaabläufe mit Aufkantung für die Attika, jedoch mit senkrechtem Abgang. So wird die Fallleitung nicht im Freien, sondern im Gebäude angeordnet.
Durch die spezielle Aufkantung als Montagehilfe, kann der sonst bei senkrechten Abläufen ohne Aufkantung übliche Mindestabstand zur Attika entfallen. Die Abdichtung erfolgt mit dem praktischen Klemmflansch als Los- und Festflanschkonstruktion nur auf der Dachebene und nicht direkt in der Aufkantung.

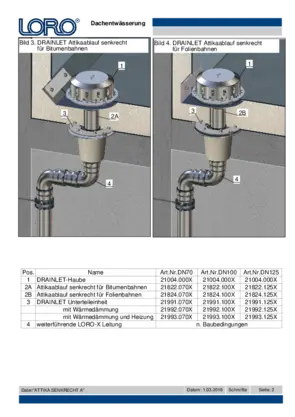

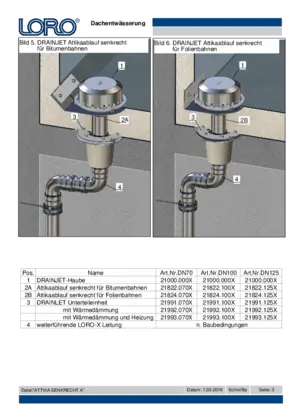

Attika- DRAINLET und DRAINJET

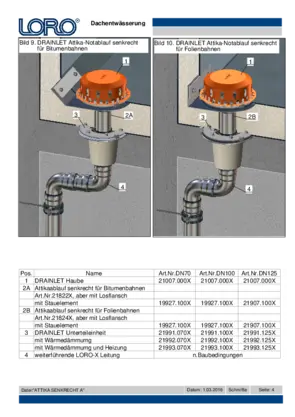

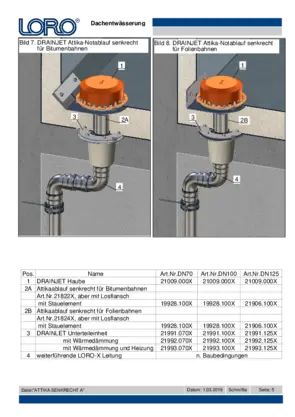

Als Haupt- und Notentwässerung mit Freispiegel- und Druckströmung
Als senkrechte Alternative zu den LORO-X RAINSTAR Attikaabläufen, erfolgt die Entwässerung zwar nahe an der Attika, jedoch mit senkrechtem Abgang ins innere des Gebäudes, wie bei den LORO-X DRAINLET Flachdachabläufen.
Vorteile
• geringer Wandabstand zur Attika
• senkrechter Abgang ins Gebäude für innenliegende Fallleitungen
• sichere Abdichtung mit Klemmflansch
• zweiteilige Ausführung für Warmdächer

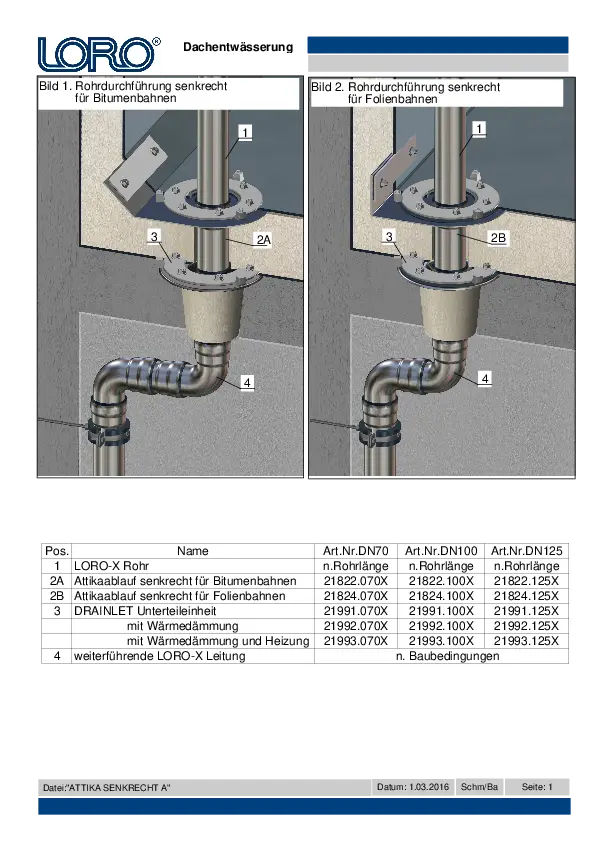

Rohrdurchführung DRAINLET
ohne Entwässerung der Fläche
Für diese Rohrdurchführung mit Attikaaufkantung und senkrechtem Abgang wurden die Vorteile der bewährten LORO-X DRAINLET Flachdachabläufe mit denen der LORO-X RAINSTAR Attikaabläufe mit Aufkantung kombiniert.
Vorteile
• geringer Wandabstand
• senkrechter Abgang ins Gebäude
• sichere Abdichtung mit Klemmflansch
• zweiteilige Ausführung für Warmdächer

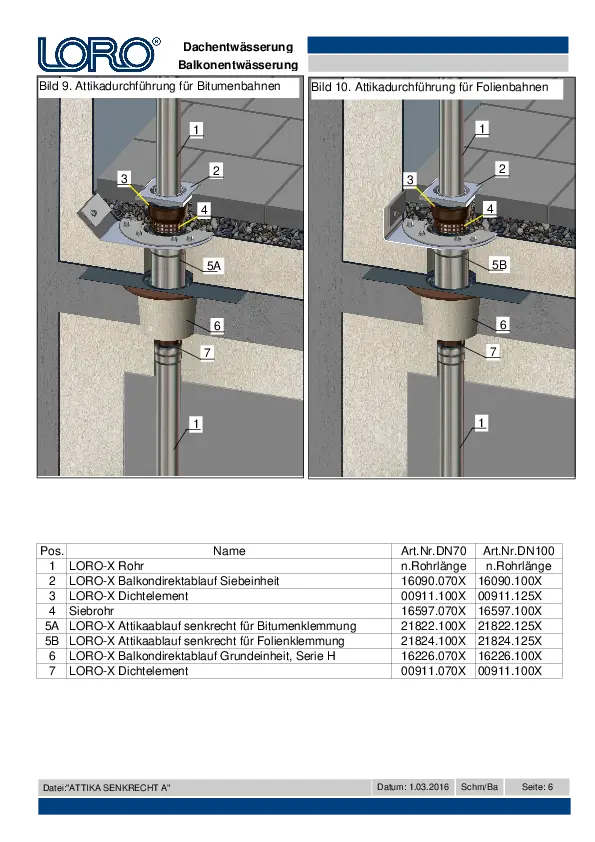

Rohrdurchführung Serie H
mit Entwässerung der Fläche als Direktablauf
Die Rohrdurchführung Serie H kombiniert die Vorteile der LORO-X Serie H Balkon-Direktabläufe mit der sicheren Abdichtung und Aufkantung der LORO-X DRAINLET und RAINSTAR Abläufe.
So erfolgt nicht nur die Rohrdurchführung der Fallleitung von den oberen Etagen, sondern es erfolgt auch die zusätzliche Entwässerung der Fläche mit dem Direktablauf-Prinzip der Serie H.
Vorteile
• Rohrdurchführung mit integrierter Entwässerung
• geringer Wandabstand
• senkrechter Abgang ins Gebäude
• sichere Abdichtung mit Klemmflansch
• zweiteilige Ausführung für Warmdächer

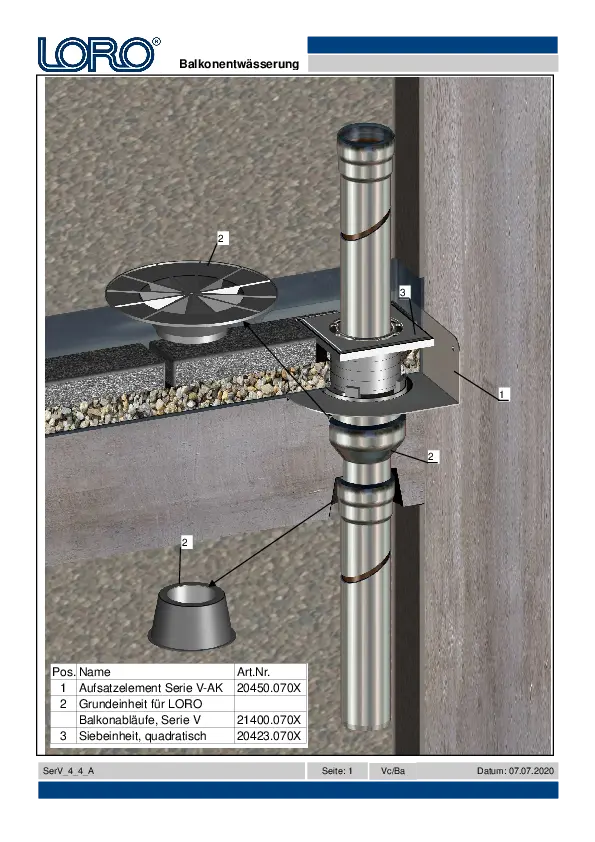

Serie V-AK
als Einzelablauf, Direktablauf oder Rohrdurchführung
Serie V-AK, mit aufgekantetem Klebeflansch für Abdichtung aus Flüssigkunststoffen in Wandbereichen.
Serie V-AK, mit aufgekantetem Klebeflansch für Abdichtung aus Flüssigkunststoffen in Eckbereichen.
Serie V-AK ist verfügbar für Kaltdächer (einteilig) und Warmdächer (zweiteilig).
