Regenfallrohr und Regenstandrohr quadratisch
für die moderne Fassadenarchitektur

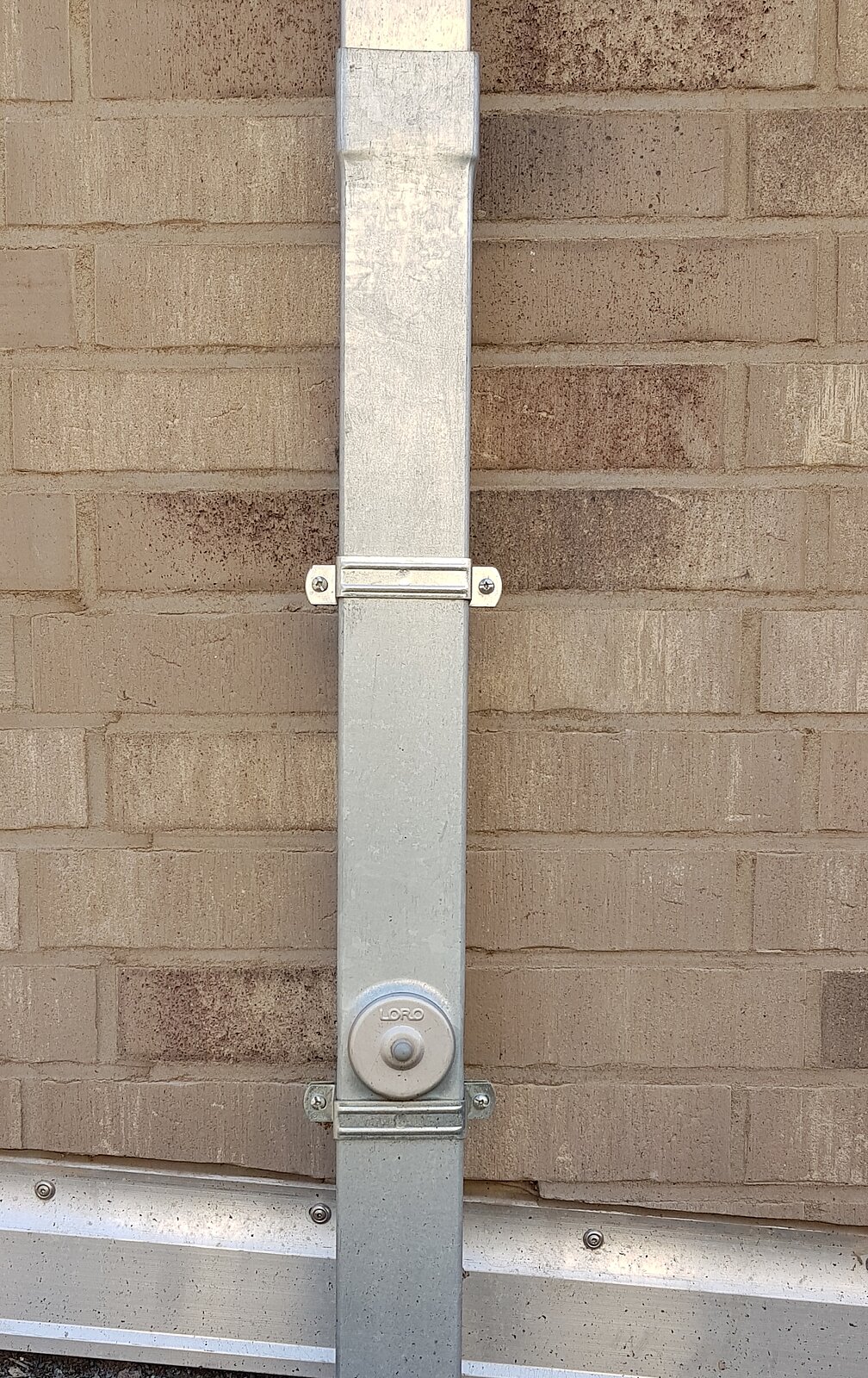

LORO-X Regenstandrohre und Regenfallrohre quadratisch aus Stahl, feuerverzinkt, fügen sich optisch ansprechend in Fassaden mit quadratischem oder rechteckigem Muster ein.
Durch passende Formteile für den Übergang von rundem auf quadratiches Rohr können quadratische Fallrohre an alle Attikaabläufe mit Freispiegelströmung angeschlossen werden. Quadratische Fallrohre aus Zinkblech passen meistens auch in die quadratische Muffe, jedoch ist bei einigen Zinkblechherstellern auf die Maßhaltigkeit der Radien des Quadratrohres zu achten.
Quadratrohre werden im Gegensatz zu unseren runden Stahlabflussrohren ohne Dichtelement verlegt, sodass quadratische Fallleitungen nicht rückstausicher sind. Wir empfehlen daher den Einsatz von Quadratrohren nur vor der Fassade oder in einem nach außen offenen Fassadenschlitz.
Das runde Auslaufrohr unten am quadratischen Standrohr entspricht den Standard LORO-X Maßen, sodass für den Anschluss an die Grundleitung alle Anschlussstücke der jeweiligen Nennweite verwendet werden können.
Weitere Informationen finden Sie im Prospekt Regenstand- und Fallrohre (PDF).

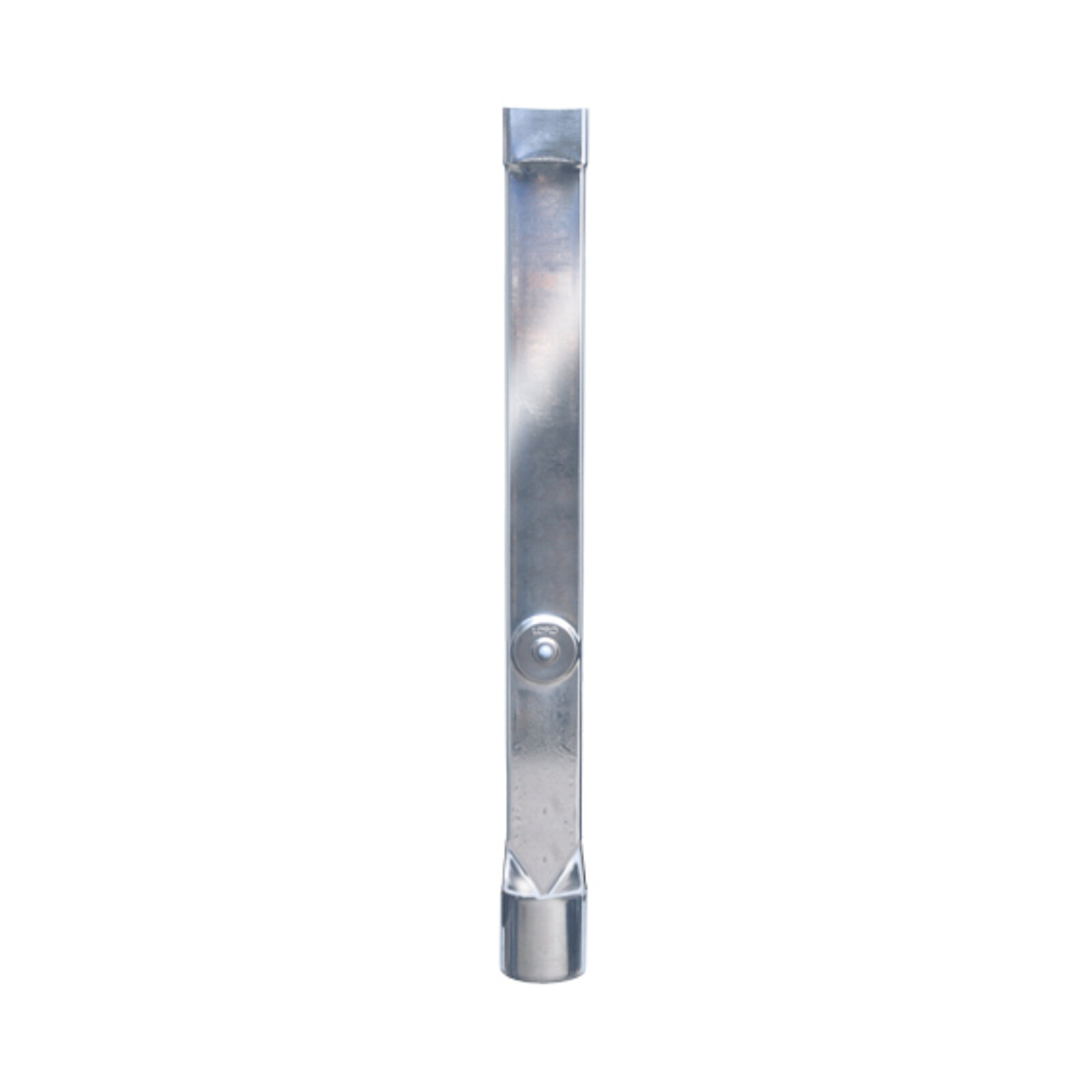

mit Reinigungsöffnung
| LORO-X Regenstandrohre, quadratisch, aus Stahl, Standrohre mit Reinigungsöffnung | |||
| l (mm) | DN 70 | DN 80 | DN 100 |
| 1000 | 05505.070X | 05505.080X | 05505.100X |
ohne Reinigungsöffnung
| LORO-X Regenstandrohre, quadratisch, aus Stahl, Standrohre ohne Reinigungsöffnung | |||
| l (mm) | DN 70 | DN 80 | DN 100 |
| 1000 | 05506.070X | 05506.080X | 05506.100X |
Fallrohre quadratisch, aus Stahl
LORO-X Quadratrohre als Regenfallrohr weisen eine Steckmuffenverbindung ohne Dichtelement auf. Daher sind diese nicht rückstausicher und nicht waagerecht zu verlegen.
| Rohre mit Muffe | |||
| l (mm) | DN 70 | DN 80 | DN 100 |
| 1000 | 55680.070X | 55680.080X | 55680.100X |
| 1500 | 55681.070X | 55681.080X | 55681.100X |
| 2000 | 55682.070X | 55682.080X | 55682.100X |
| 3000 | 55683.070X | 55683.080X | 55683.100X |
| 4000 | 55684.070X | 55684.080X | 55684.100X |

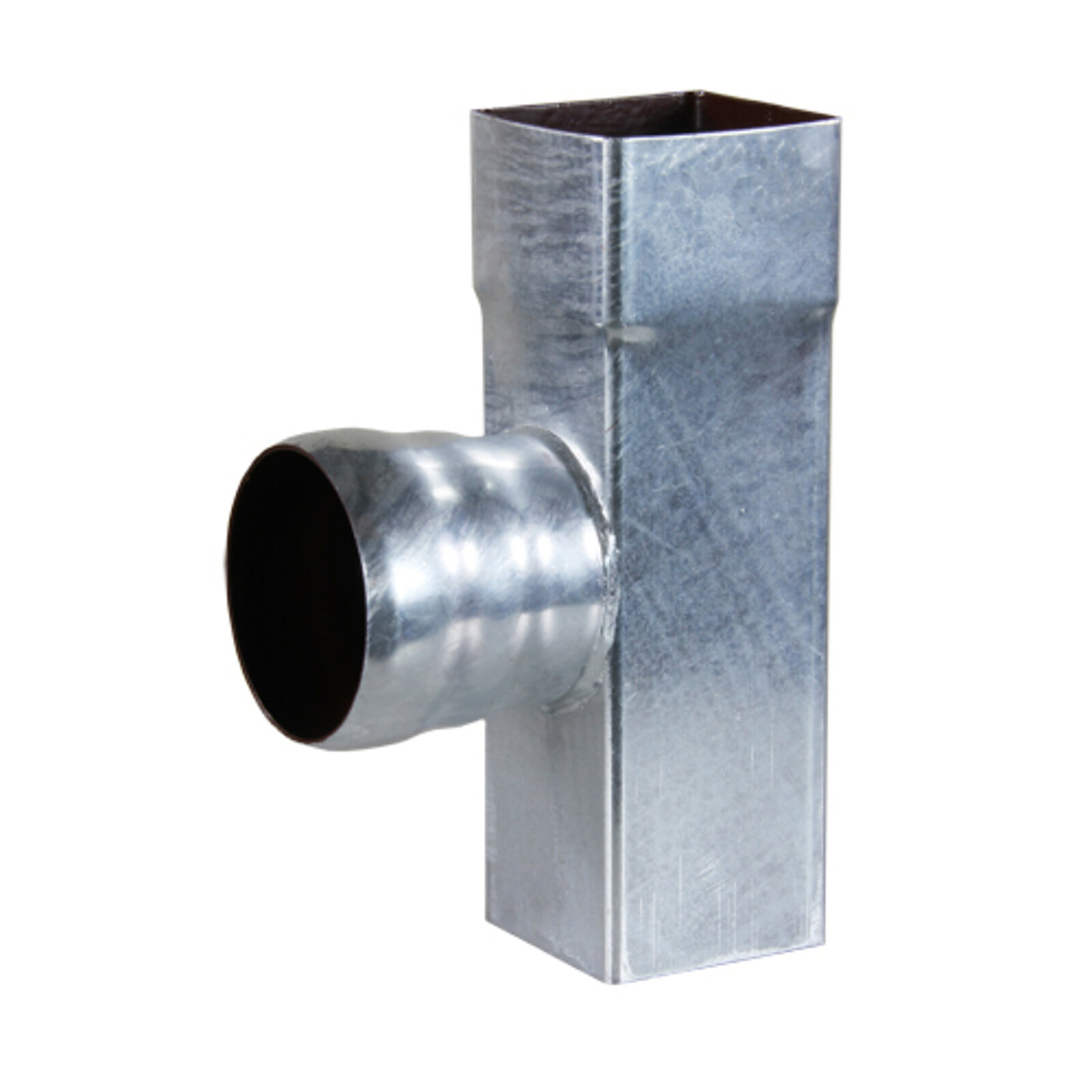

Abzweige qudratisch/rund
LORO-X Abzweige qudratisch/rund eignen sich zum seitlichen Einleiten von runden LORO-X Rohren z.B. von Balkonen in eine quadratische LORO-X Fallleitung.
| Abzweige quadratisch/rund | ||
| DN 70 | DN 100 | |
| 87 Grad | 55694.CC0X | 55694.DD0X |
| 45 Grad | 55695.CC0X | 55695.DD0X |
| Abzweige quadratisch/quadratisch | |
| DN 80 | |
| 87 Grad | 55690.MM0X |
| 45 Grad | 55691.MM0X |
| Bogen in Segmentausführung | |||
| l (mm) | DN 70 | DN 80 | DN 100 |
| 87 Grad | 55697.070X | 55697.080X | 55697.100X |
| 45 Grad | 55698.070X | 55698.080X | 55698.100X |

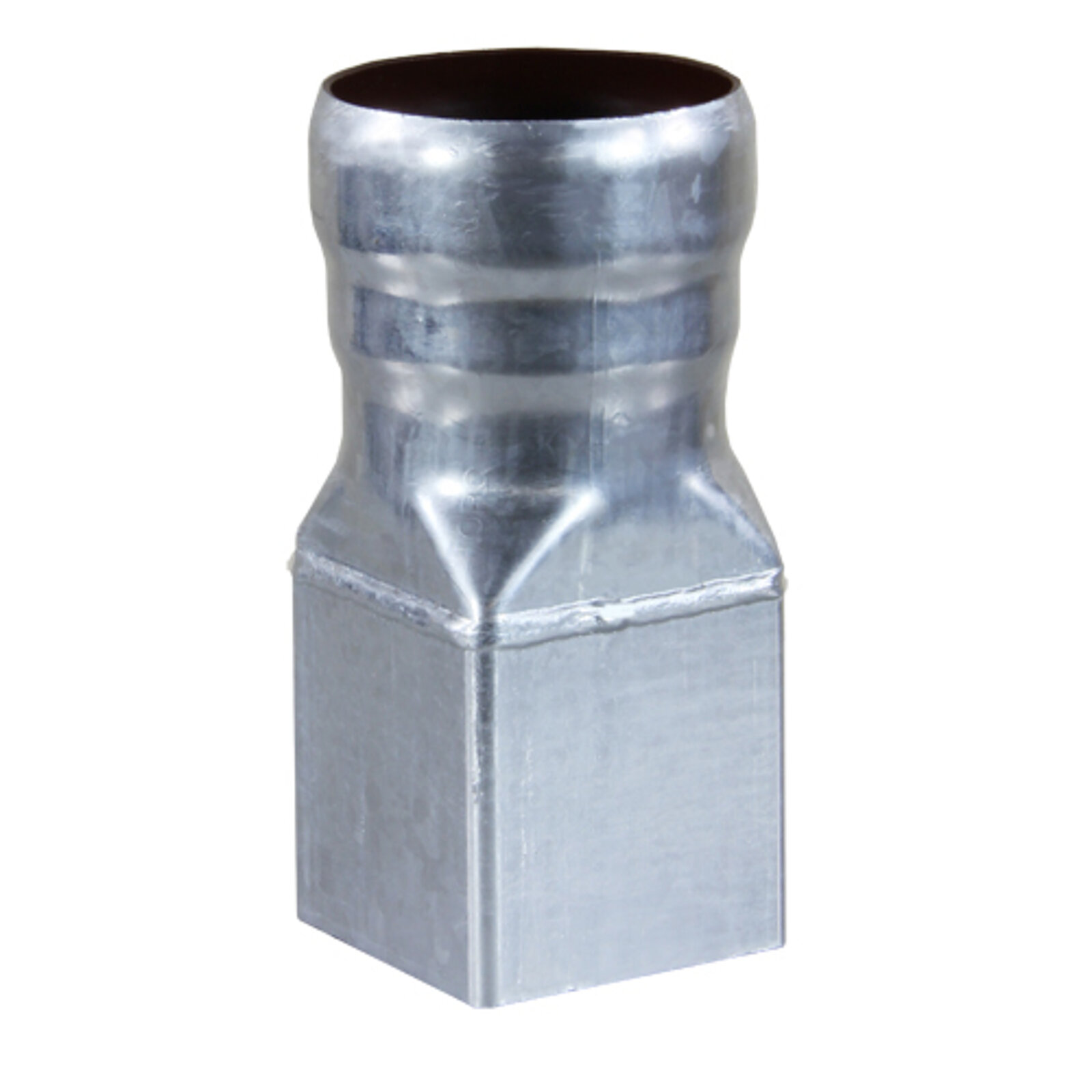

Übergangsrohre
LORO-X Übergangsrohre quadratisch/rund schaffen den Übergang von runden Rohren auf quadratische und umgekehrt von quadratischen auf runde Rohre.
| Übergangsrohre | |||
| DN 70 | DN 80 | DN 100 | |
| von rund auf quadratisch | 55686.070X | 55686.080X | 55686.10X |
| von quadratisch auf rund | 55688.070X | 55688.080X | 55688.100X |
| LORO-X Rohrschellen mit Schlagstift, quadratisch | |||
| DN 70 | DN 80 | DN 100 | |
| Schlagstift 100 mm, verzinkt | 00993.070X | 00993.080X | 00993.100X |
| Schlagstift 150 mm, verzinkt | 00992.080X | 00992.100X | |

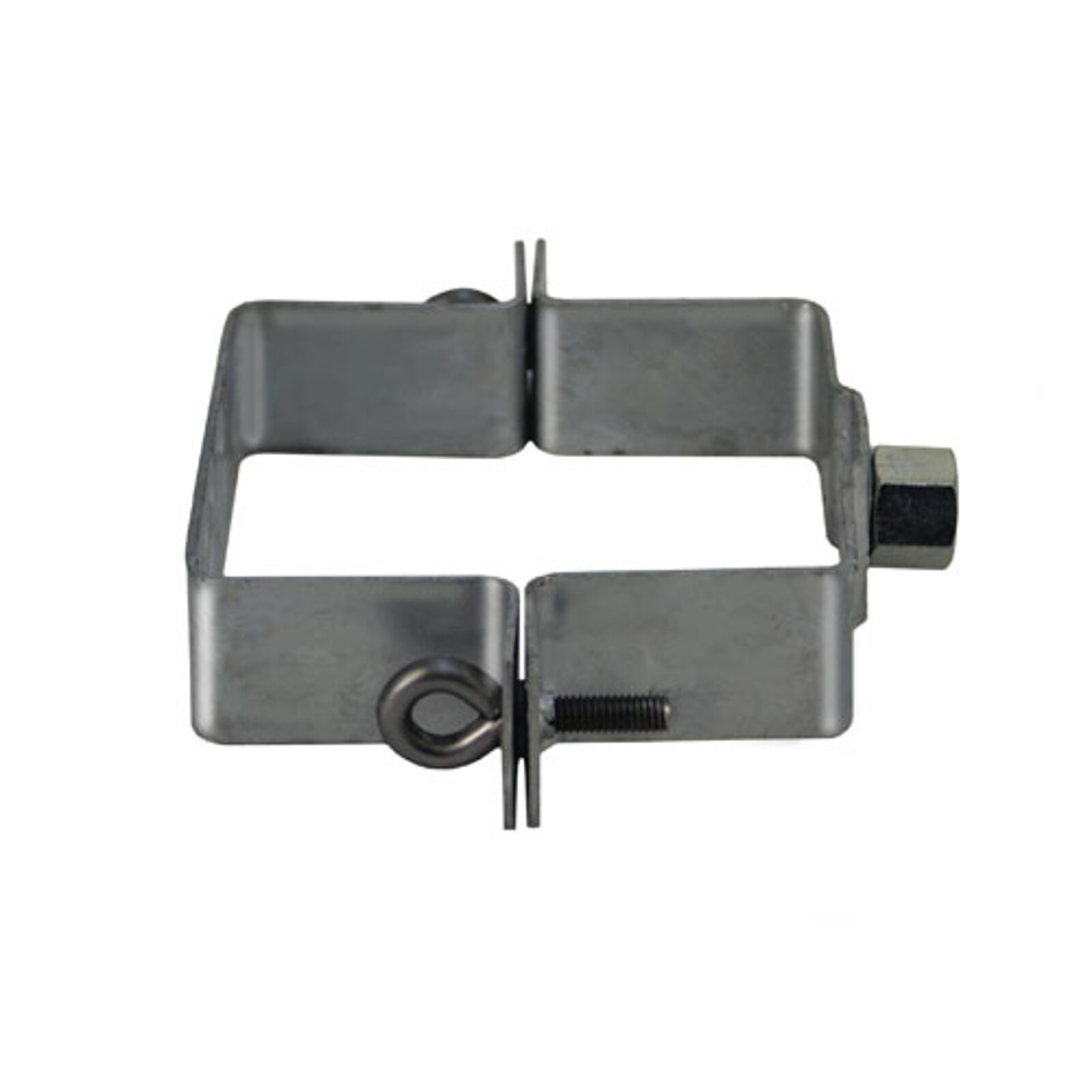

Rohrschellen mit Anschlussgewinde
LORO-X Rohrschellen mit Anschlussgewinde quadratisch können mit den üblichen LORO-X Stockschrauben und Gewindestangen verwendet werden.
| LORO-X Rohrschellen, quadratisch, mit Anschlussgewindemuffe verzinkt | |||
| DN 70 | DN 80 | DN 100 | |
| 00991.070X | 00991.080X | 00991.100X | |
