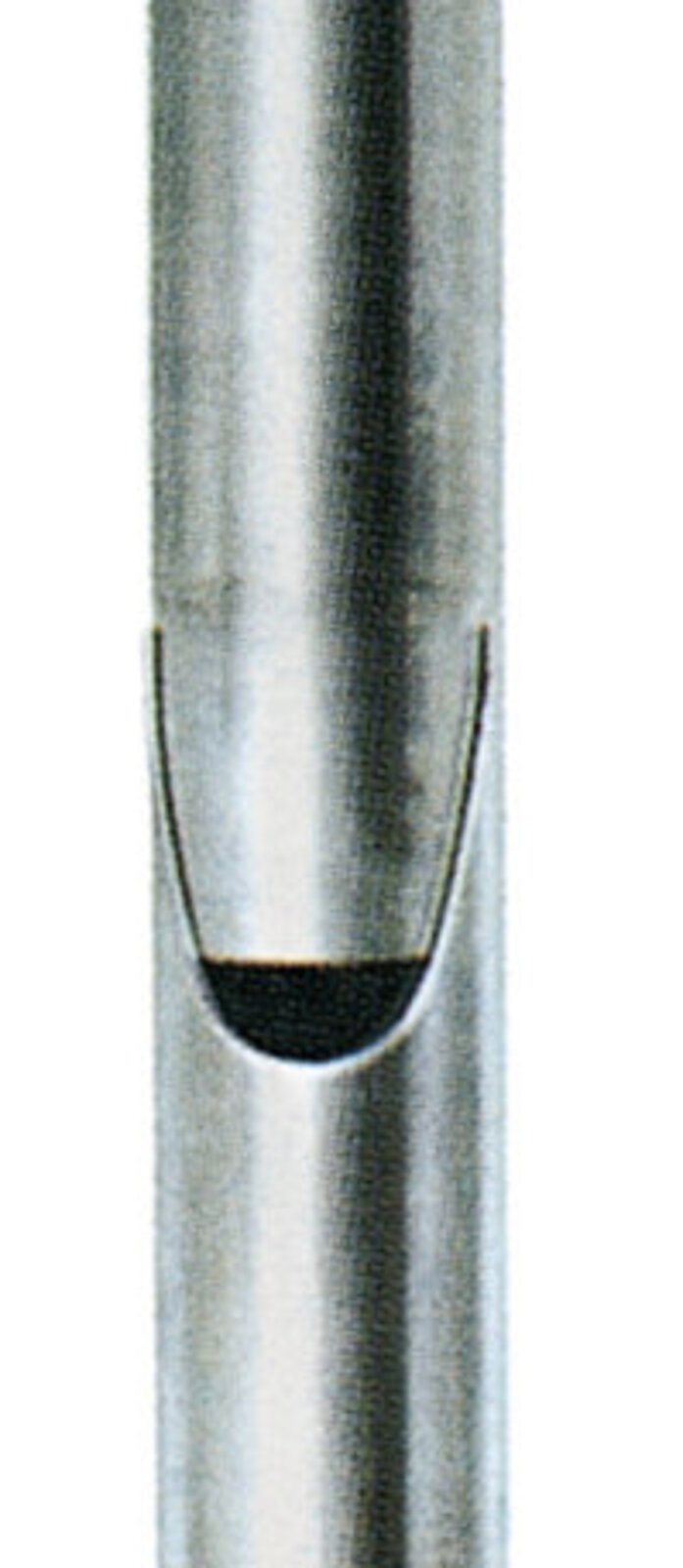

Regenfallrohr Red.-Steck
ohne sichtbare Muffenverbindungen

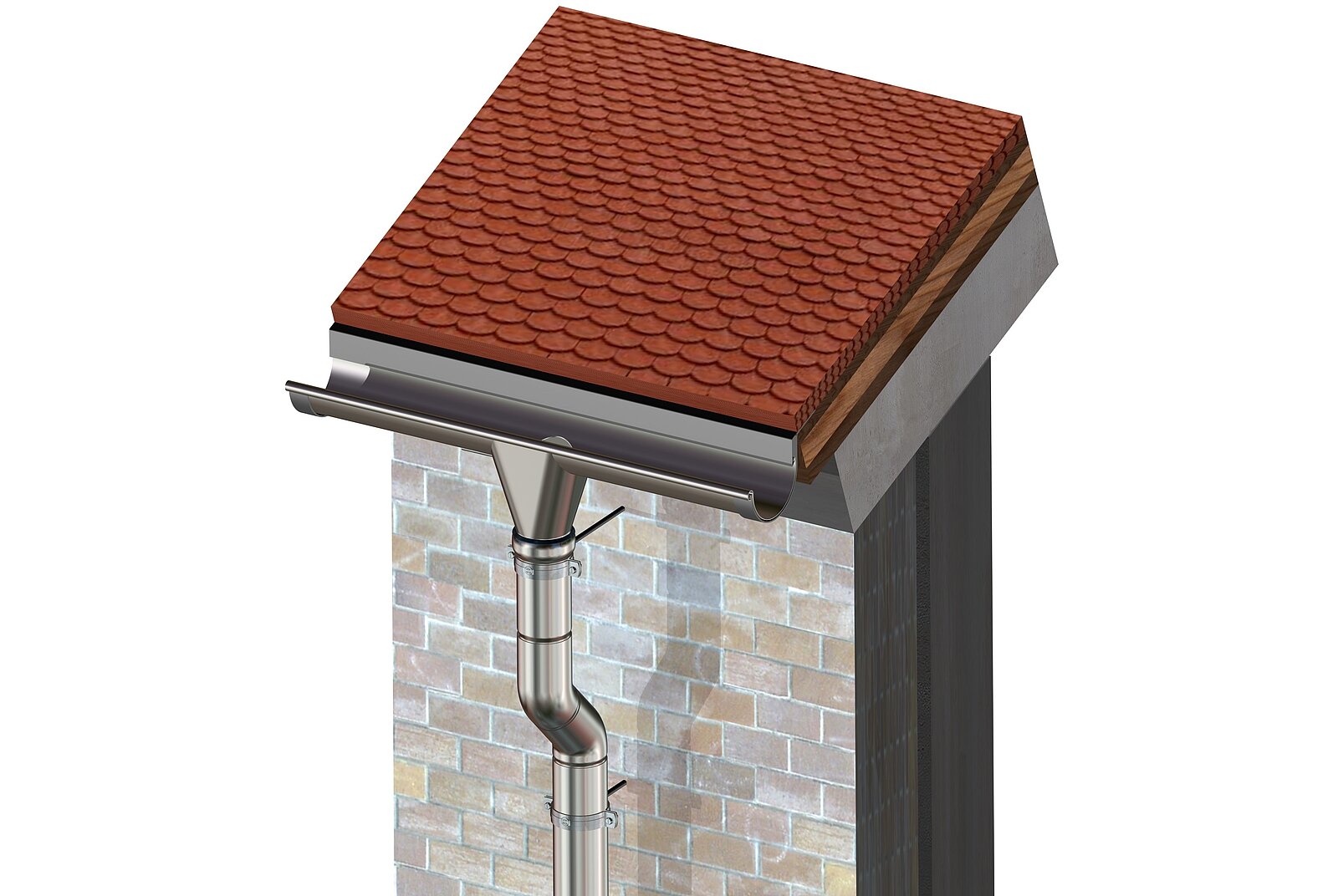

LORO-X Red.-Steck Regenfallrohre ohne Dichtelement bilden eine gradlinige Fallleitung vor der Fassade, ohne sichtbare Muffenverbindungen, insbesondere für die außenliegende Attikaentwässerung und vorgehängte Rundrinnen bzw. Kastenrinnen mit Freispiegelströmung.
Der Übergang von LORO-X Stahlabflussrohr oder von waagerechten Ablaufrohren von LORO-X Attikaabläufen erfolgt z.B. mit dem LORO-X Red.-Steck Anschlussstück. Das LORO-X Red. Steck Regenfallrohr eignet sich auch zum Anschluss an außenliegende Titanzinkrinnen. Der Übergang zum Rinnenstutzen kann mit dem LORO-X Anschlusstück mit Muffe und red. Einschubende hergestellt werden.
Als "senkrecht" wird eine Fallleitung bis zu einem Gefälle von 10 Grad zur waagerechten bzw. 180mm/m angegeben. Da Red.-Steck Verbindungen nicht rückstausicher sind, ist eine waagerechte Verlegung nicht zulässig.
Nicht nur die hochwertige feuerverzinkte Optik, sondern auch die Stabilität unterscheidet es von einfachen Titanzinkfallleitungen.
![](/fileadmin/_processed_/b/2/csm_01121.100X_7b819c130a.jpg)
LORO-X Red.-Steck-Regenfallrohre , aus Stahl, ohne Muffe, mit reduziertem Einschubende, ohne Dichtung für Ausseneinsatz an der Fassade | |||
l (mm) | DN 70 | DN 80 | DN 100 |
500 | 01121.070X | 01121.080X | 01121.100X |
1000 | 01202.070X | 01202.080X | 01202.100X |
1500 | 01102.070X | 01102.080X | 01102.100X |
2000 | 01103.070X | 01103.080X | 01103.100X |
3000 | 01104.070X | 01104.080X | 01104.100X |
LORO-X Red.-Steck Bogen
![](/fileadmin/_processed_/4/8/csm_03009.070X_90fc03efec.jpg)
LORO-X Red.-Steck Bogen mit Muffe und reduziertem Einschubende dienen dem Übergang von LORO-X Attikaabläufen (Muffe) in eine Red.-Steck Fallleitung (reduziertes Einschubende).
LORO-X Bogen mit Muffe und reduziertem Einschubende | |||
87° | DN 70 | DN 80 | DN 100 |
500 | 03009.070X | 03009.080X | 03009.100X |
LORO-X Red.-Steck Bogen
![](/fileadmin/_processed_/8/6/csm_03208.100X_0c61c4b98c.jpg)
LORO-X Bogen ohne Muffe und reduziertem Einschubende | |||
45° | DN 70 | DN 100 | |
500 | 03208.070X | 03208.100X |
LORO-X Red.-Steck Endkappe
![](/fileadmin/_processed_/d/e/csm_08005.100X_7741f2f22c.jpg)
LORO-X Red.-Steck Endkappen passen in LORO-X Red.-Steck Rohre ohne Muffe auf der nicht eingezogenen Seite.
LORO-X Endkappen für LORO-X Red.-Steck Regenfallrohre | |||
DN 70 | DN 100 | ||
500 | 08005.070X | 08005.100X |
LORO-X Red.-Steck Anschlussstück
![](/fileadmin/_processed_/8/1/csm_08009.070X_0a3f0b9e91.jpg)
LORO-X Red.-Steck Anschlussstücke mit Muffe und reduziertem Einschubende dienen dem Übergang von LORO-X Stahlabflussrohr oder Zinkblech (Muffe) in eine weiterführende LORO-X Red.-Steck Fallleitung (reduziertes Einschubende).
Anschlussstücke mit Muffe und reduziertem Einschubende | |||
45° | DN 70 | DN 100 | |
500 | 08009.070X | 08009.100X |
LORO-X Red.-Steck Abzweig
![](/fileadmin/_processed_/7/9/csm_02090.CC0X_e226812f43.jpg)
LORO-X Red.-Steck Abzweige ermöglichen das wasserdichte, seitliche Einleiten eines LORO-X Stahlabflussrohres (Muffe) in eine Red.-Steck Fallleitung (reduziertes Einschubende) mit der gleichen Nennweite.
LORO-X Abzweige mit Muffe und reduziertem Einschubende | |||
87° | DN 70/70 | DN 80/80 | DN 100/100 |
500 | 02090.CC0X | 02090.MM0X | 02090.DD0X |
LORO-X Red.-Steck Red.-Abzweig
![](/fileadmin/_processed_/e/9/csm_02095.CB0X_9cfe70184a.jpg)
LORO-X Red.-Steck Red.-Abzweige ermöglichen das wasserdichte, seitliche Einleiten eines LORO-X Stahlabflussrohres (Muffe) mit einer kleineren Nennweite in eine Red.-Steck Fallleitung (reduziertes Einschubende) mit einer größeren Nennweite.
LORO-X Red.-Abzweige mit Muffe und reduziertem Einschubende | |||
87° | DN 70/50 | DN 100/50 | DN 100/70 |
500 | 02095.CB0X | 02095.DB0X | 02095.DC0X |
