LORO-X Regenstandrohre
LORO-X Regenstandrohre Übersichten
1: Übersicht LORO-X Regenstandrohre mit Varianten der Deckel
2: Übersicht LORO-X Regenstandrohre mit Übergängen auf Grundleitungen
Hart im Nehmen

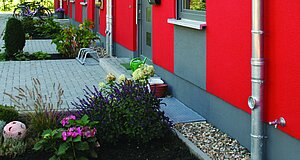

In moderner Fassadenarchitektur werden LORO-X Regenstandrohre und Regenfallrohre als Konstruktionselemente einbezogen. LORO-X Regenstand- und Regenfallrohre aus stossfestem Stahl bieten sicheren Schutz vor Vandalismus und Unfällen jeder Art.
LORO-X Fallleitung gibt es in verschiedenen Ausführungen und Materialien. Hier ist für jeden Einsatzbereich das Richtige dabei.
Die umfangreiche Formteilpalette von Bogen, Abzweigen, Übergängen, Abgleichstücken und Spezialteilen für besondere Bereiche lösen praktisch jede Anforderung an die Installation. Um Vereisungen in den Fallrohren zu vermeiden, können elektrische Heizsysteme zur Anwendung kommen.
Einsatzgebiete
Wohngebäude, inner- und ausserhalb von Industriebauten, an öffentlichen Gebäuden und in Parkhäusern - überall dort, wo Regenfallrohre im Verkehrsbereich gegen mechanische Beschädigung geschützt werden müssen.
Vorteile
- stossfest, frostfest, formstabil, nichtbrennbar
- Stand- und Reinigungsrohr in einem Stück
- anstrichfreundlich
- DN 50-150
- 0,5 bis 3 Meter Länge (je nach Nennweite und Material)
- problemloser Anschluss an Zinkblech-, PVC- und LORO-Regenfallrohre sowie an Grundleitungen verschiedener Arten.
LORO-X Regenstandrohre
zum Schutz gegen Vandalismus und Beschädigungen durch Personen, Gegenstände und Fahrzeuge
LORO-X Regenstandrohre aus Stahl bieten einen optimalen Schutz gegen Vandalismus und Beschädigungen durch Personen, Gegenstände und Fahrzeuge aller Art. Beschädigte Regenfallleitungen beeinträchtigen die Funktion der Dachentwässerung und führen langfristig zu unerwünschter Feuchtigkeit im Mauerwerk und Fassaden.
Gemäß DIN EN 12056-3 7.5 sind am Ende von Fallleitungen und bei Richtungsänderungen Reinigungsöffnungen vorzusehen.
Mit entsprechenden Anschlussstücken können LORO-X Regenstandrohre an alle gängigen Grundleitungen angeschlossen werden.
Normen fordern Regenstandrohre
Regenfallrohre sind an Wohnhäusern, innerhalb und außerhalb von Industriebauten, an öffentlichen Gebäuden und in Parkhäusern im Bereich von Geh- und Fahrwegen bis zu 3 m Höhe mechanischer Beschädigung ausgesetzt.
Beschädigte Regenfallrohre wiederum beeinträchtigen die Ablauffunktion der Dachentwässerung und führen auf Dauer zu unerwünschter Durchfeuchtung von Mauerwerk und Fassaden.
DIN 1986-100:2008 (Ziffer 6.1.4) fordert: „Für Regenfallrohre sind in Bereichen, in denen mit mechanischen Beschädigungen gerechnet werden muss, Rohre (Standrohre) aus geeignetem Werkstoff zu verwenden."
LORO-X Regenstand- und Regenfallrohre: Wenn Qualität und lange Lebensdauer gefordert sind!
Mit Reinigungsöffnung
Gemäß DIN EN 12056-3 7.5 für Reinigungsöffnungen
LORO-X Regenstandrohre und Regenfallrohre werden als Schutz vor mechanischer Beschädigung an Wohnhäusern, innerhalb und ausserhalb von Industriebauten, öffentlichen Gebäuden, Parkhäusern und im Bereich von Fuß- oder Verkehrswegen eingesetzt. Insbesondere bei allen außenliegenden Fallleitungen von Dachflächen, Dachterrassen, Vordächern oder Balkonen.
Durch den abnehmbaren Reinigungsdeckel der Reinigungsöffnung wird der Zugang zur Fallleitung nach oben und der Grundleitung nach unten ermöglicht.
DIN 1986-100: 2016-12 (Ziffer 6.1.4) fordert ebenfalls: „Für Regenfallrohre sind in Bereichen, in denen mit mechanischen Beschädigungen gerechnet werden muss, Rohre (Standrohre) aus geeignetem Werkstoff zu verwenden.”.
Mit Auslaufbogen
für Fallleitungen mit Auslauf ins Freie
LORO-X Standrohre mit angeschweißtem Auslaufbogen eignen sich für Fallleitungen ohne Grundleitungsanschluss mit Auslauf ins Freie (Downspout). Ein späteres "abfallen" des Auslaufbogens durch die von oben schießende Strömung ist hierbei ausgeschlossen. Eventuelle Halte-Konstruktionen für den separaten Bogen entfallen.
Regelmäßiger Einsatzfall ist die Notentwässerung ins Freie. Aber auch - wie in den skandinavischen Ländern üblich - wenn die Hauptentwässerung ins Freie erfolgt, weil z.B. keine Grundleitung vorhanden ist.
Kleinere Nennweiten ab DN 50 eignen sich optimal für die Entwässerung von Vordächern, Balkonen, Unterständen und kleinen Flächen. Größere Nennweiten bis DN 150 eignen sich besonders für große Flächen und die "skandinavische Bauweise".
Gemäß DIN EN 12056-3 7.5 ist beim freien Auslauf auf freie Flächen keine zusätzliche Reinigungsöffnung erforderlich.
Mit HSÜ
Rückstausicherung mit Hochleistungs-Sicherheitüberlauf (HSÜ)
Das neue LORO-X Regenstandrohr mit Hochleistungs- Sicherheitsüberlauf (HSÜ) kann an jeder außenliegenden Fallleitung im Neubau eingeplant werden oder zur Sanierung und Nachrüstung von bestehenden Fallleitungen eingesetzt werden.
Die hohe Abflussleistung von bis zu 9 l/s übertrifft die planmäßige Abflussleistung von herkömmlichen DN 100 Fallleitungen mit Freispiegelströmung (4,5 l/s). Es ist zu beachten, dass „vor” dem HSÜ eine ausreichend große „schadlos frei überflutbare Fläche zur Verfügung steht.
Funktionsweise: Im Normalfall wird das Wasser an dem HSÜ vorbei in die Grundleitung geleitet. Durch die zum Patent angemeldeten, schräg gestellten und röhrenähnlichen Abflussöffnungen (siehe Detailzeichnung, Seite 20) wird der Auslauf im Normalfall verhindert. Bei Rückstau aus der Grundleitung baut sich im LORO-X Regenstandrohr eine stehende Wassersäule auf, die einen Überdruck auf dem HSÜ aufbaut und somit auch große Wassermengen durch den HSÜ „drücken” kann (siehe Datenblatt LX1390).
Keine Notentwässerungsfunktion: Der Hochleistungs-Sicherheitsüberlauf an der Fallleitung der Hauptentwässerung bietet einen sicheren Schutz vor Rückstau aus der Grundleitung, ersetzt jedoch keine Notentwässerung, da im Fall von Verstopfungen am Hauptablauf keine Funktion gegeben ist!
