LORO-X Serie O mit Anschlussmanschette
Schnelle Verlegung mit werkseitig hergestellter Anschlussmanschette
![](/fileadmin/_processed_/8/a/csm_15385.070X_c179f32055.jpg)
Im Standard wird eine hochwertige Anschlussmanschette aus Bitumen/EPDM Verbund mit einem Klemmring werkseitig eingepresst, die universell für eine Vielzahl von Bahnen aus Bitumen und EPDM verwendet werden kann. Auf Anfrage (bitte bei der Bestellung angeben!) können diverse weitere Anschlussmanschetten aus PVC, FPO, EVA, PVC-BV, PIB oder reinem EPDM ausgewählt werden.
Beim Einsatz von werkseitig hergestellten Anschlussmanschetten ist kein Bauteil oberhalb der Abdichtungsbahn angeordnet, sodass Restwasserbildung vermieden wird.
Metallischer Grundkörper
Die Grundkörper und Etageneinsätze der metallischen Flachdachabläufe der Serie O mit Anschlussmanschette sind aus feuerverzinktem Stahl (DN 70) oder aus 2 mm starkem Aluminium (DN 100 + DN 125) mit zusätzlicher Kunststoffbeschichtung gefertigt.
Edelstahlhaube
Die Haube der Serie O ist aus langlebigem und extrem witterungsbeständigem Edelstahl gefertigt und widersteht Frost, Hitze, UV-Strahlen und anderen Belastungen. Zur Inspektion und Wartung kann die Haube entnommen und nach der Maßnahme wieder in den Grundkörper gesteckt werden.
Vorteile
• Aus Metall, langlebig und witterungsbeständig
• Mit werkseitig eingeklemmter Anschlussmanschette
• Mit senkrechtem oder seitlichem Abgang
• einteilig oder zweiteilig für Warmdächer
• Auch mit Dämmkörper und Begleitheizung
• Kein Losflansch oberhalb der Abdichtungsbahn, Vermeidung von Restwasser
Einsatzbeispiele
Serie O DN 70, 1-teilig
LORO-X Flachdachabläufe mit Anschlußmanschette, Serie O, DN 70, einteilig | |||
DN 70 | |||
Auslauf senkrecht | a) ohne Wärmedämmung | 15275.070X | ![]() |
b) mit Wärmedämmung | 15375.070X | ![]() | |
Auslauf
seitlich | a) ohne Wärmedämmung | 15475.070X | ![]() |
b) mit Wärmedämmung | 15575.070X | ![]() |
Serie O DN 70, 2-teilig
LORO-X Flachdachabläufe mit Anschlußmanschette, Serie O, DN 70, zweiteilig | |||
DN 70 | |||
Auslauf senkrecht | a) ohne Wärmedämmung | 15285.070X | ![]() |
b) mit Wärmedämmung | 15385.070X | ![]() | |
Auslauf
seitlich | a) ohne Wärmedämmung | 15485.070X | ![]() |
b) mit Wärmedämmung | 15585.070X | ![]() |
Teileinheiten zur Komplettierung nach dem Baukasten Prinzip
Grundeinheiten - Serie O | |||
DN 70 | |||
Auslauf senkrecht | a) ohne Wärmedämmung | 15200.070X | ![]() |
b) mit Wärmedämmung | 15300.070X | ![]() | |
Auslauf
seitlich | a) ohne Wärmedämmung | 15400.070X | ![]() |
b) mit Wärmedämmung | 15500.070X | ![]() |
Etageneinsatzeinheit | ||
DN 70 | ||
als Aufstockelement für Aufbauhöhen von 40 bis 180 mm | 15205.000X | ![]() |
Siebeinheit, H = 70 | ||
DN 70 | ||
bestehend aus: Siebkorb, Losflansch und Dichtelement | 15590.070X | ![]() |
Siebeinheit-Notablauf, H = 70 | ||
DN 70 | ||
bestehend aus: Siebkorb, Losflansch und Dichtelement | 15127.070X | ![]() |
LORO-X Siebkorb | ||
DN 70 | ||
aus Edelstahl | 15217.000X | ![]() |
Serie O DN 100-125, 1-teilig
LORO-Alu Flachdachabläufe mit Anschlußmanschette, Serie O, einteilig | ||||
DN 100 | DN 125 | |||
Auslauf senkrecht | a) ohne Wärmedämmung | 17110.100A | 17110.125A | ![]() |
b) mit Wärmedämmung | 17141.100A | 17141.125A | ![]() | |
c) mit Wärmedämmung und Heizung | 17143.100A | 17143.125A | ![]() | |
Auslauf seitlich, 3 Grad | a) ohne Wärmedämmung | 17131.100A | ![]() | |
b) mit Wärmedämmung | 17145.100A | ![]() | ||
c) mit Wärmedämmung und Heizung | 17147.100A | ![]() |
Serie O DN 100-125, 2-teilig
LORO-X Flachdachentwässerung mit Anschlußmanschette, Serie O, zweiteilig | ||||
DN 100 | DN 125 | |||
Auslauf senkrecht | a) ohne Wärmedämung | 17120.100A | 17120.125A | ![]() |
b) mit Wärmedämmung | 17142.100A | 17142.125A | ![]() | |
c) mit Wärmedämung und Heizung | 17144.100A | 17144.125A | ![]() | |
Auslauf seitlich, 3 Grad° | a) ohne Wärmedämung | 17132.100A | ![]() | |
b) mit Wärmedämung | 17146.100A | ![]() | ||
c) mit Wärmedämung und Heizung/td> | 17148.100A | ![]() |
Teileinheiten
Grundeinheit - Serie O | ||||
DN 100 | DN 125 | |||
Auslauf Senkrecht | ohne Wärmedämmung | 17300.100A | 17300.125A | ![]() |
mit Wärmedämmung | 17400.100A | 17400.125A | ![]() | |
mit Wärmedämmung und Heizung | 17500.100A | ![]() | ||
Auslauf seitlich, 3 Grad | a) ohne Wärmedämmung | 17301.100A | ![]() | |
b) mit Wärmedämmung | 17401.100A | ![]() | ||
c) mit Wärmedämmung und Heizung | 17501.100A | ![]() |
Etageneinsatzeinheit | ||||
bestehend aus: Etageneinsatz,Anschlussmanschette und Klemmring | DN 100 | DN 125 | ||
als Aufstockelement für Anbauhöhen von 40 bis 180 mm | 17204.100A | 17204.125A | ![]() |
Siebeinheit H = 105 mm | ||||
bestehend aus: Siebkorb und Losflansch | DN 100 | DN 125 | ||
17121.100X | 17121.125X | ![]() |

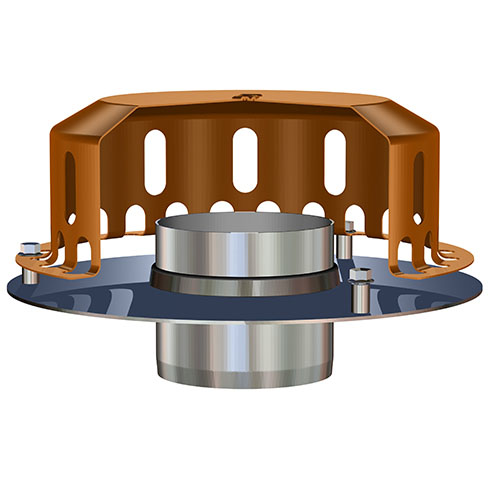

Siebeinheit-Notabaluf H = 105 mm | ||||
bestehend aus: Siebkorb und Losflansch | DN 100 | DN 125 | ||
17127.100X | 17127.125X | ![]() |
Zusätzliche Bauteile
Siebeinheit mit Staurohr DN 100: 17137.100A
Siebeinheit mit Staurohr DN 125: 17137.125A
Siebeinheit für begehbare Dachflächen DN 100: 18620.100X
Siebeinheit für begehbare Dachflächen DN 125: 18620.125X
Lüftungrohre, für Fallstrangenlüftung DN 100 : 21202.100X
Lüftungrohre, für Fallstrangenlüftung DN 100 : 21202.125X
Regenhauben DN 70 : 21203.070X
Regenhauben DN 100 : 21203.100X
Regenhauben DN 125 : 21203.125X
Regenhauben DN 125 : 21203.150X
