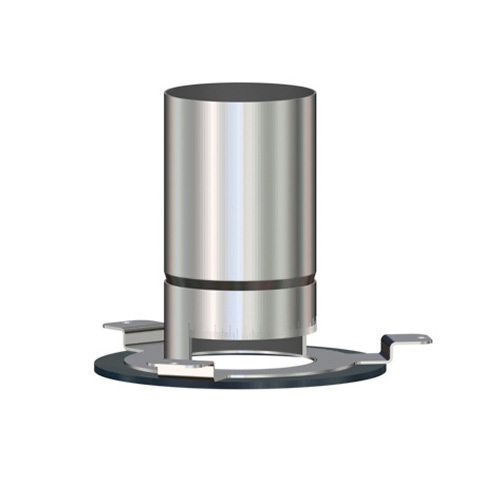

LORO-X Retentionsdrehschieber
Retention drehbar, mit auf Messung basierendem Berechnungsprogramm
![](/fileadmin/_processed_/1/4/csm_S903833-8_83c73681fa.png)
![](/fileadmin/_processed_/a/9/csm_S903833-7_7a9a69c417.png)

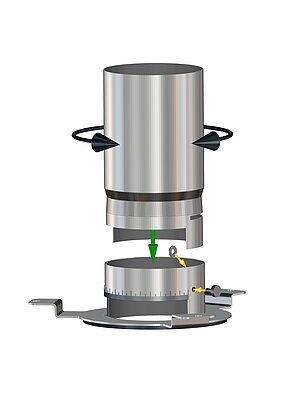

Bei der Retentionsdachentwässerung ist es zunehmend erforderlich, den Retentionsabfluss durch die Retentionsöffnungen am Retentionsrohr einstellen zu können. Zu diesem Zweck wurde der neue Retentionsdrehschieberablauf entwickelt.
Bauseitige Einstellung
Wesentlich ist, dass der Zusammenhang von Retentionsabfluss und Retentionswasserhöhe sicher einstellbar mit einem Drehschieber verwirklicht wird. Anders als bei Retentionsabläufen mit werkseitig hergestellten Retentionsöffnungen, wird die Anzahl der Retentionsöffnungen bauseits vom Verarbeiter eingestellt.
Die fünf rechteckigen Abflussöffnungen gleicher Größe, nebeneinander angeordnet, ermöglichen, dass jede Öffnung unabhängig von der anderen Öffnung denselben Zusammenhang von Retentionsabfluss und Retentionswasserhöhe ermöglicht. Somit ist sichergestellt, dass mit jeder weiteren Öffnung genau das Vielfache des Abflussses erfolgt und eine unerwünschte Wechselwirkung zwischen den Abflüssen und Wasserhöhen sicher ausgeschlossen ist.
Tabelle für die Anzahl der Retentionsöffnungen
Von der Planung werden Retentionsabfluss (in l/s) und Retentionswasserhöhe (in mm) für die Retentionsdachentwässerung vorgegeben. Abhängig von diesen beiden Vorgaben, kann aus der Tabelle die Anzahl der Retentionsöffnungen abgelesen werden.
Dabei wird in der Tabelle (1.) die Zeile für den vorgegebenen Retentionsabfluss gewählt (Tabelle links), dann (2.) die gegebene Wasserhöhe gewählt (Tabellenfelder) und dann (3.) nach oben die notwendige Anzahl der offenen Retentionsöffnungen abgelesen (Tabelle oben).
Vorteile
• Bauseitiges Einstellen des Retentionsabflusses
• Tabelle für die Anzahl der geöffneten Retentionsabflussöffnungen
• Auf Messung basiertes Berechnungsprogramm
• Lagerhaltung möglich, ohne objektbezogene Fertigung
• Witterungsbeständig und langlebig aus Edelstahl
LORO-X Retentionsdrehschieber | ||
DN 100 | ![]() | |
14514.100X |
