LORO-X Balkonentwässerung Serie K mit Klemmflansch
Für Balkone mit Abdichtungsbahn als Kaltdach, Warmdach und Umkehrdach
LORO-X Serie K beinhaltet Einzelabläufe mit Klemmflansch und senkrechtem oder seitlichem Abgang für Balkone mit Abdichtungsbahnen. Abläufe der Serie K sind als einteilige (Kaltdach) oder zweiteilige (Warmdach) Ausführung verfügbar.
Optimierter Klemmflansch
Der optimierte Klemmflansch der Serie K klemmt die Abdichtungsbahn sicher zwischen Fest- und Losflansch ein. Durch die spezielle Konstruktion mit nach unten eingelassenem Losflansch wird die Abdichtungsbahn nach unten geführt, sodass die Oberseite des Losflansches bündig mit der zu entwässernden Fläche abschließt und Restwasser auf dem Balkon vermieden wird.
Zwei Entwässerungsebenen
Durch die Siebeinheit mit Entwässerungsring ist die Serie K besonders für Balkonaufbauten mit Fliesen- oder Plattenbelag und zwei Entwässerungsebenen geeignet. Die Höhe der Siebeinheit kann bauseits angepasst werden, sodass die Aufbauhöhe zwischen 10 mm und 130 mm liegen kann.
Vorteile
- Optimierter, eingelassener Klemmflansch zur Vermeidung von Restwasser
- Einteilige und zweiteilige Ausführung
- Senkrechter oder seitlicher Abgang
- Mit und ohne Wärmedämmung verfügbar
- Siebaufnahme für quadratisches Edelstahlsieb, 100 x 100 mm
- Aufbauhöhe 10 - 130 mm bauseits anpassbar
- Klasse K für Wohn- und Gewerbebau ohne Fahrzeugverkehr

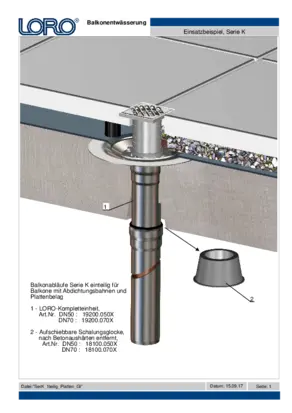

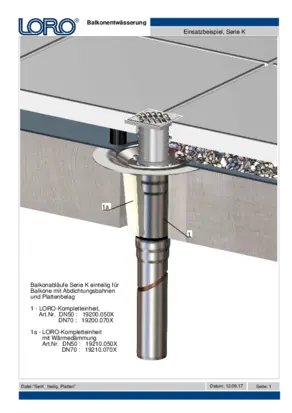

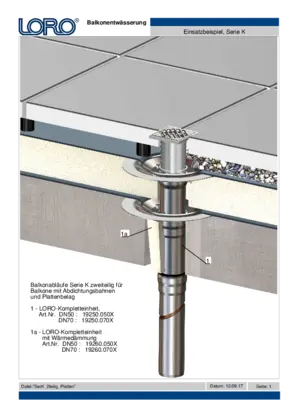

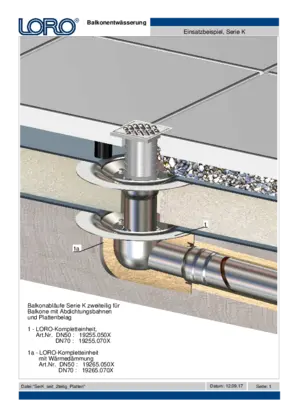

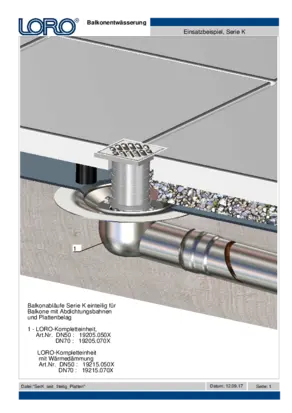

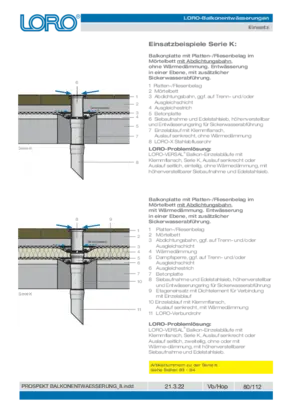

Einsatzbeispiele Serie K
Serie K
| LORO-VERSAL Balkonabläufe, einteilig, Serie K | ||||
| DN 50 | DN 70 | |||
| Auslauf senkrecht | a) ohne Wärmedämmung | 19200.050X | 19200.070X |  |
| b) mit Wärmedämmung | 19210.050X | 19210.070X |  | |
| Auslauf
seitlich | a) ohne Wärmedämmung | 19205.050X | 19205.070X |  |
| b) mit Wärmedämmung | 19215.050X | 19215.070X |  | |
| LORO-VERSAL Balkonabläufe, zweiteilig, Serie K | ||||
| DN 50 | DN 70 | |||
| Auslauf senkrecht | a) ohne Wärmedämmung | 19250.050X | 19250.070X |  |
| b) mit Wärmedämmung | 19260.050X | 19260.070X | ||
| Auslauf
seitlich | a) ohne Wärmedämmung | 19255.050X | 19255.070X |  |
| b) mit Wärmedämmung | 19265.050X | 19265.070X | ||

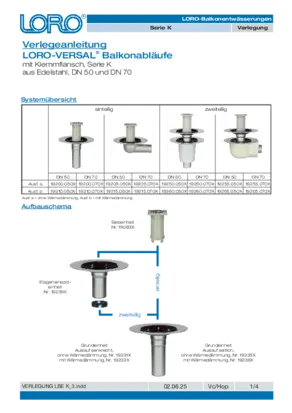

Teileinheiten
| LORO-VERSAL Balkonablauf-Grundeinheiten,
Serien K bestehend aus: Ablauftopf, Flanschdichtring und Losflansch | ||||
| DN 50 | DN 70 | |||
| Auslauf senkrecht | a) ohne Wärmedämmung | 19231.050X | 19231.070X |  |
| b) mit Wärmedämmung | 19232.050X | 19232.070X | ||
| Auslauf
seitlich | a) ohne Wärmedämmung | 19235.050X | 19235.070X |  |
| b) mit Wärmedämmung | 19236.050X | 19236.070X | ||
| LORO-VERSAL Balkonablauf-Etageneinsatzeinheiten als Aufstockelement - Serie K | ||||
 | ||||
| für Aufbauhöhen 80-120 mm bestehend aus: Etageneinsatz, Flanschdichtring, Losflansch und Dichtelement | 19239.000X | |||
| LORO-VERSAL Balkonablauf-Siebeinheiten | ||||
 | ||||
| (für DN 50 und DN 70 baugleich), bestehend aus: Edelstahlsieb quadratisch 94 mm, Siebaufnahme quadratisch 100 mm und Entwässerunsring | 19083.000X | |||
Zusätzliche Bauteile
| Verlängerungsrohre | ||||
| DN 70 |  | |||
| DN 70, 110 mm lang, sind baugleich für Balkonabläufe DN 50 und DN 70 | 15587.070X | |||
| Siebrohre | ||||
| DN 70 |  | |||
| DN 70, sind baugleich für Balkonabläufe DN 50 und DN 70 | 15597.070X | |||
| Balkonablauf-Abdeckrosetten | ||||
| DN 50 | DN 70 |  | ||
| mit Durchführungsöffnung passend für Rohr, Werkstoff: Edelstahl 1.4301, 1 mm stark | 16804.050X | 16806.070X | ||
| mit Durchführungsöffnung passend für Muffe 2. Stufe, Werkstoff: Edelstahl 1.4301, 1 mm stark | 16805.050X | 16807.070X | ||
| LORO-Rückstausicherung für Balkonabläufe DN 70 | |||
| DN 070 | DN 100 |  | |
| 15219.070X | 15219.100X | ||
