LORO-X Serie J
Direktabläufe für die Balkonentwässerung mit Stützrand
LORO-X Serie J beinhaltet Direktabläufe aus feuerverzinktem Stahl mit Stützrand für Flüssigkunststoffabdichtungen. Serie J eignet sich optimal für die einfache Sanierung und den nachträglichen Einbau einer Balkonentwässerung über mehrere Etagen.
Mit Gewinde stufenlos einstellbar
Schnelle Verlegung mit Gewinde: Der Direktablauf mit Außengewinde wird von der Oberseite der Balkonplatte durch die Kernbohrung geführt und einfach mit dem Innengewinde des unteren Fallrohres mit Überwurfmutter stufenlos an die Stärke der Balkonplatte angepasst und fest verschraubt.
Mit geschosshohem Fallrohr

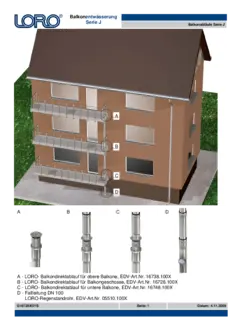

Bei Serie J mit Gewinde werden die folgenden Kompletteinheiten für obere, mittlere und untere Balkone unterschieden. Die Kompletteinheiten für obere Balkone (Einzelablauf) und mittlere Balkone (Direktablauf) weisen ein am Ablauf angebautes geschosshohes Fallrohr auf.
Vorteile
• Variable Anpassung an die Höhe der Balkonplatte
• Kein festsetzen und ausrichten notwendig
• Auffüllen der Kernbohrung entfällt
• Kernbohrung wird durch die Überwurfmutter verdeckt
• Abdeckrosetten entfallen
• Formstabiles LORO-X Fallrohr

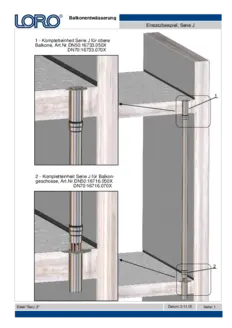

Ohne Gewinde
Serie J ist alternativ auch ohne Gewinde mit Stützrand verfügbar, die grundsätzlich kein geschosshohes Rohr aufweist.

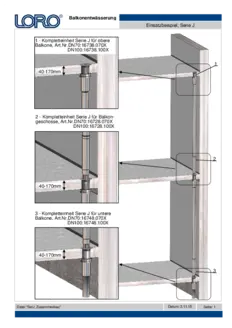

Einsatzbeispiele Serie J
Serie J mit Gewinde

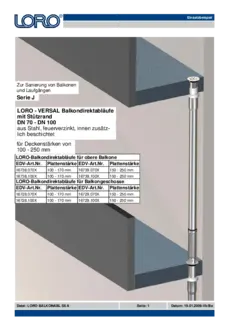

| LORO-VERSAL® Balkondirektabläufe mit Stützrand, DBP, für obere Balkone, Serie J | |||
| DN 70 | DN 100 |  | |
| a) Deckenstärke 40 - 170 mm | 16738.070X | 16738.100X | |
| a) Deckenstärke 150 - 250 mm | 16739.070X | 16739.100X | |
| LORO-VERSAL® Balkondirektabläufe mit Stützrand, DBP, für Balkongeschosse, Serie J | |||
| DN 70 | DN 100 |  | |
| a) Deckenstärke 40 - 170 mm | 16728.070X | 16728.100X | |
| b) Deckenstärke 150 - 250 mm | 16729.070X | 16729.100X | |
| LORO-VERSAL® Balkondirektabläufe mit Stützrand, DBP, für untere Balkone, Serie J | |||
| DN 70 | DN 100 |  | |
| a) Deckenstärke 40 - 170 mm | 16748.070X | 16748.100X | |
| a) Deckenstärke 150 - 250 mm | 16749.070X | 16749.100X | |
| LORO-X Serie J Notablauf für Balkongeschosse und untere Balkone | |||
| DN 100 |  | ||
| als Notablauf, aus Stahl, feuerverzinkt 170 mm | 16717.100X | ||
Serie J ohne Gewinde
| LORO-VERSAL®
Balkondirektabläufe mit Stützrand, DBP, Serie J -ohne Gewinde und Langmuffe- | |||
| DN 50 | DN 70 | ||
| für obere Balkone | 16733.050X | 16733.070X |  |
| für Balkongeschosse | 16716.050X | 16716.070X |  |
Einzelteile und Zubehör mit Gewinde

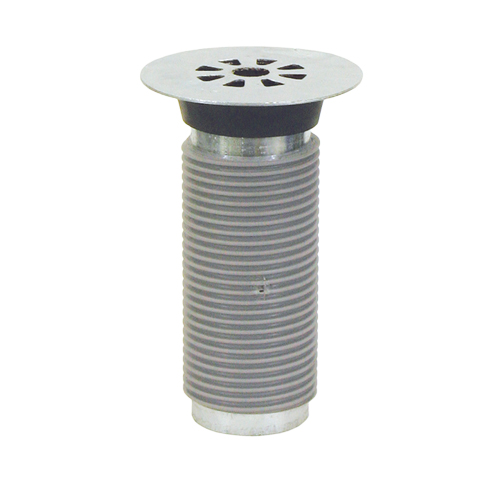

| Ablaufkörper für obere Balkone mit Anschlussgewinde und konischer Dichtung | ||||
| DN 70 | DN 100 |  | ||
| Deckenstärke 40 - 170 mm | 16730.070X | 16730.100X | ||
| Deckenstärke 150 - 250 mm | 16731.070X | 16731.100X | ||

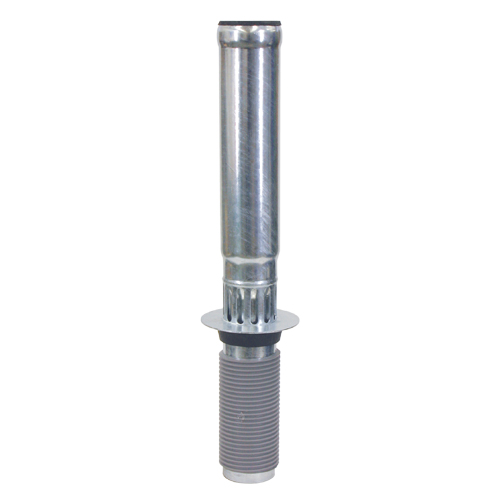

| Ablaufkörper für Balkongeschosse und untere Balkone mit Langmuffe, Anschlussgewinde und konischer Dichtung | ||||
| DN 70 | DN 100 |  | ||
| Deckenstärke 40 - 170 mm | 16713.070X | 16713.100X | ||
| Deckenstärke 150 - 250 mm | 16714.070X | 16714.100X | ||

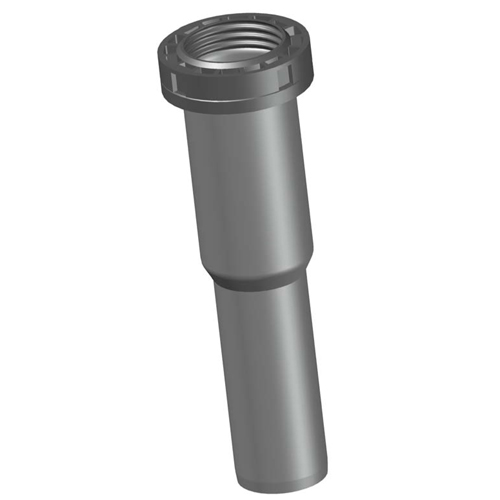

| Fallrohre mit Überwurfmutter und Gleitscheibe | ||||
| DN 70 | DN 100 |  | ||
| Fallrohrlänge 350 mm | 16720.070X | 16720.100X | ||
| Fallrohrlänge 2500 mm | 16721.070X | 16721.100X | ||
| Hakenschlüssel für Balkondirektabläufe, Serie J | |||
| Art.-Nr. | 09068.000X |  | |
| Dichtelemente | ||||
| DN 70 | DN 100 |  | ||
| Art.-Nr. | 00911.070X | 00911.100X | ||
| Heizbandkabel für Aläufe | |||
| Länge Heizbandkabel 1100 mm | 19853.000X |  | |
