LORO-X Balkonentwässerung Serie IK mit Glocke und Klemmkragen
Für den Einsatz des Ablaufes in bauseitige Kernbohrungen, optimal für die Sanierung
Die Serie IK mit Glocke und mit Klemmkragen eignet sich optimal für die Fixierung innerhalb von Kernbohrungen und somit für den bauseitigen Einbau in Balkone aus Betonfertigteilen aus wasserundurchlässigem Beton (WU-Beton), ohne zusätzlichen Belag.
Optimal für die Sanierung
Dadurch dass sich die Serie IK in bauseitig erstellten Kernbohrungen fixieren lässt, ist sie auch für den Fall der Sanierung optimal geeignet. In der Kernbohrung wird die Serie IK durch den Klemmkragen optimal fixiert, sodass der Ringspalt ohne verrutschen des Ablaufes aufgefüllt werden kann.
Eingebaute Glocke "versteckt" die Muffenverbindung
Als Glocke wird die glockenähnliche Bauform der Unterseite der Serie I und IK zum einbetonieren bezeichnet. Die Glocke besteht dabei aus einem Innenrohr (medienführend) und einem ringspaltbildenden Außenrohr. Zwischen beiden entsteht ein Ringspalt, in den die Muffe der Fallleitung von unten aufgeschoben werden kann. Auf eine separate Schalungsglocke kann somit verzichtet werden.
Als Einzel- und Direktablauf
Balkonabläufe der Serie I sind als Einzelabläufe mit Endsieb aus Edelstahl für obere Balkone (senkrecht und seitlich) oder als Direktabläufe mit Ringsieb aus Edelstahl für die direkte Rohrdurchführung der von oben kommenden Fallleitung durch untere Balkongeschosse verfügbar (nur senkrecht).
Vorteile
- Massiver Stahl, feuerverzinkt mit zusätzlicher Beschichtung
- Ausstattung mit Glocke und Klemmkragen
- Bruchfest und massiv bis Wandstärke 2 mm und UV-beständig
- Bewährte Qualität: Einsatz im Fertigbetonbereich seit über 50 Jahren
- Standard-Verfügbarkeit der Abläufe für Plattenstärken von 95-220 mm
- Sonderanfertigung für Zwischenlängen auf Anfrage möglich

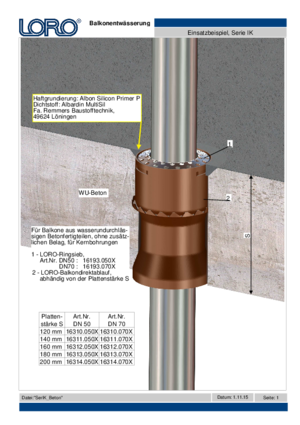

Einsatzbeispiele Serie IK
Weitere Einsatzbeispiele finden Sie mit detailierter Beschreibung in unserem Prospekt LORO-X Balkonentwässerung.

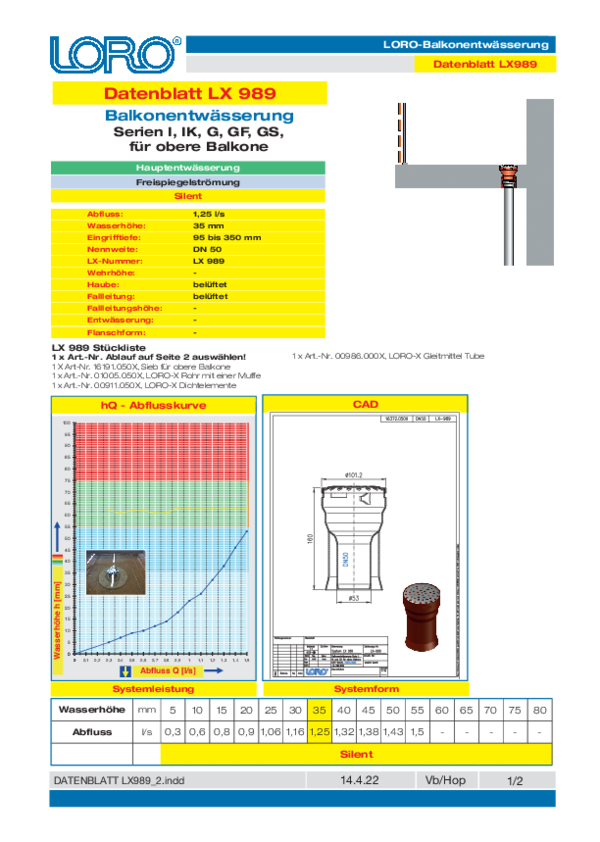

LX-Datenblätter Serie IK
Der gemessene Leistungsnachweis für die Balkonentwässerung
Serie IK Grundkörper
LORO-X Serie IK Balkondirektabläufe mit Glocke und Klemmkragen für Einbau in Kernbohrungen. | |||
Plattenstärke | DN 50 | DN 70 | |
120 mm | 16310.050X | 16310.070X | ![]() |
140 mm | 16311.050X | 16311.070X | |
160 mm | 16312.050X | 16312.070X | |
180 mm | 16313.050X | 16313.070X | |
200 mm | 16314.050X | 16314.070X |
Siebe
Ringsiebe aus Edelstahl, für Balkongeschosse | |||
Art.-Nr. | DN 50 | DN 70 | |
16193.050X | 16193.070X | ![]() |
Siebe aus Edelstahl, für obere Balkone | |||
Art.-Nr. | DN 50 | DN 70 | |
16191.050X | 16191.070X | ![]() |
LORO-X Balkonablauf Siebeinheit | ||
DN 70 | ||
exzentrisch mit Aufnahmering, für Balkongeschosse | 20428.070X | ![]() |
Zusätzliche Bauteile
Siebaufnahme mit Sieblöchern | |||
Art.-Nr. | DN 50 | DN 70 | |
16195.050X | 16195.070X | ![]() |
LORO-X Siebaufnahme, für Balkonabläufe Serien I, IK, G, GF und GS Die LORO-X Siebaufnahme für Balkonabläufe der Serien I, IK, G, GF und GS ist eine hochwertige Alternative zu den Standard-Siebaufnahmen aus Kunststoff. Es können sowohl Endsiebe für Einzelabläufe als auch Ringsiebe für Direktabläufe in der Siebaufnahme eingesetzt werden. Der umlaufende Kragen als Zierblech wertet die Balkonentwässerung auf der zweiten, sichtbaren, Entwässerungsebene auf. | |||
Art.-Nr. | DN 70 | DN 100 | |
aus Edelstahl | 16190.070X | 16190.100X | ![]() |
LORO-Balkonablauf-Abdeckrosetten | |||
DN 050 | DN 070 | ![]() | |
mit Durchführungsöffnung passend für Rohr, Werkstoff; Edelstahl 1.4301, 1 mm stark | 16800.050X | 16800.070X | |
mit Durchführungsöffnung passend für Muffe 2. Stufe, Werkstoff; Edelstahl 1.4301, 1 mm stark Außenrohr 250 mm lang | 16801.050X | 16801.070X |
