LORO-X Balkonentwässerung Serie I mit Glocke
Für Balkone aus wasserundurchlässigem Beton, ohne zusätzlichen Belag
LORO-X Balkonabläufe der Serie I sind für den Einbau bereits im Betonwerk optimiert, sodass die fertige Balkonplatte bereits mit einbetoniertem Grundkörper zur Baustelle geliefert wird. Bauseits werden dann nur noch das Sieb eingesetzt und die Fallrohre montiert.
Zwei Entwässerungsebenen

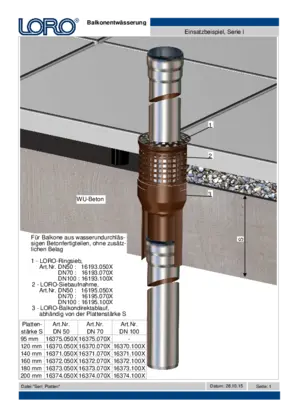

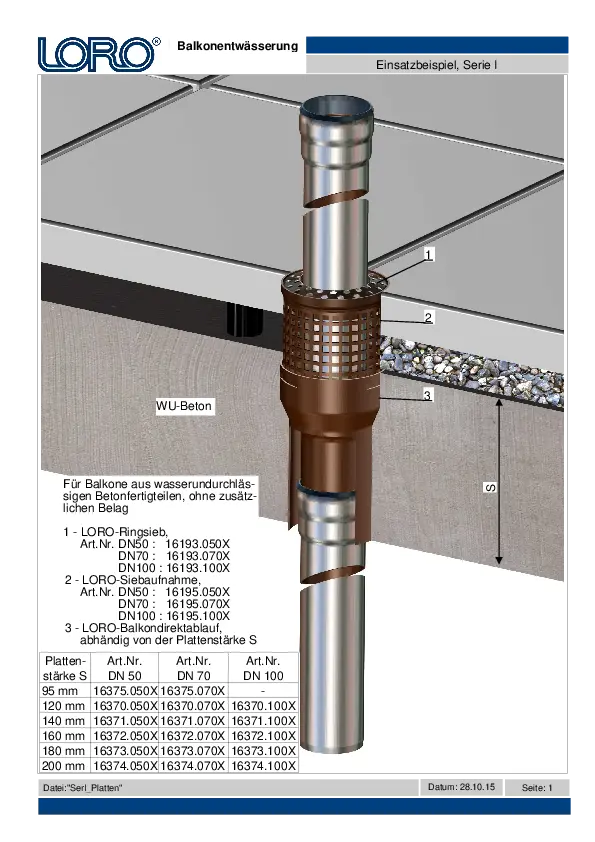

Folgt bauseits noch ein weiterer Belag, wie z.B. Platten auf Plattenlager, kann die Serie I mit einer erhöhten Siebaufnahme bis zur oberen Entwässerungsebene verlängert werden. So ist eine hohe Flexibilität auch bei unterschiedlichen Balkonaufbauten gegeben.
Eingebaute Glocke "versteckt" die Muffenverbindung
Unsere Serie I beinhaltet Abläufe mit eingebauter Glocke, sodass die sonst übliche Schalungsglocke aus Plastik entfallen kann. Die Steckmuffe wird einfach zwischen dem innerem und dem äußeren Rohr des Ablaufes innerhalb der Betonplatte "versteckt".

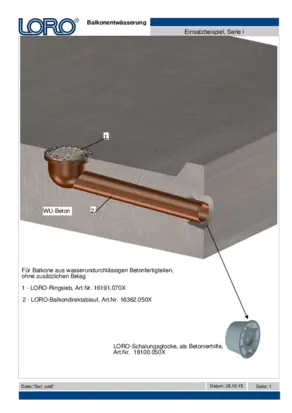

Senkrechter oder seitlicher Abgang

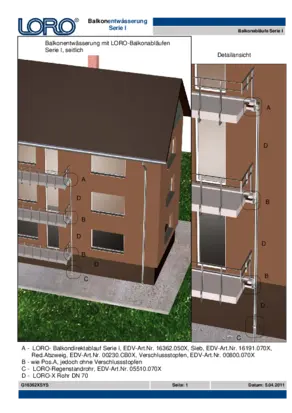

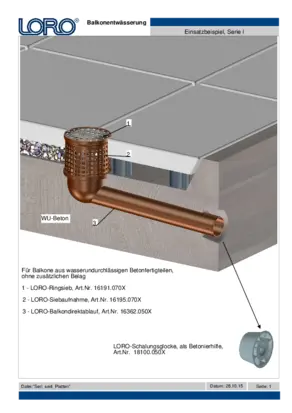

Die Grundkörper der Serie I sind mit senkrechtem oder seitlichem Ablaufrohr verfügbar, sodass die Rohrleitung wahlweise innerhalb oder unterhalb der Betonplatte verlaufen kann.
Als Einzel- und Direktablauf

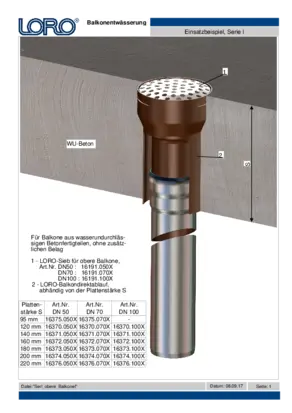

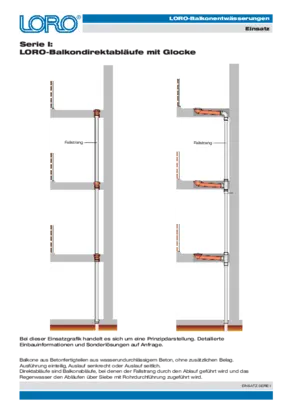

Balkonabläufe der Serie I sind als Einzelabläufe mit Endsieb aus Edelstahl für obere Balkone (senkrecht und seitlich) oder als Direktabläufe mit Ringsieb aus Edelstahl für die direkte Rohrdurchführung der von oben kommenden Fallleitung durch untere Balkongeschosse verfügbar (nur senkrecht).
Vorteile
- Massiver Stahl, feuerverzinkt mit zusätzlicher Beschichtung
- Ausstattung mit Glocke
- Mit waagerechtem Abgang wird das Rohr in der Balkonplatte "unsichtbar" einbetoniert
- Bruchfest bis Wandstärke 2 mm und UV-beständig
- Bewährte Qualität: Einsatz im Fertigbetonbereich seit über 50 Jahren
- Standard-Verfügbarkeit der Abläufe für Plattenstärken von 95-220 mm
- Sonderanfertigung für Zwischenlängen auf Anfrage möglich
Materialeigenschaften
- Brandschutz für DN 50-70/R90 bzw. DN 100/R60 ist gemäß AbP.-Nr. P-MPA-E-09-010 geprüft und zertifiziert
- Standsicherheit im LORO-X System bei mechanischer und körperlicher Beanspruchung
- Beständigkeit gegen Kontaktkorrosion (z. B. bei Kupferrohren), gegen Loch- oder Spannungsrisskorrosion und bei Kontakt mit Bewehrungsstahl
- Stahl feuerverzinkt bietet einen erhöhten Schutz bei Chloridbelastung gegenüber herkömmlichem Edelstahl in 1.4301
- Sehr gute Verträglichkeit mit alkalischem und carbonatisiertem Beton
- Hoher Diffusionswiderstand gegenüber Wasserdampf und Sauerstoff
Für die Sanierung
Für die Sanierung von Balkonen mit Kernbohrung empfehlen wir die Serie IK mit zusätzlichem Klemmkragen für die optimale Fixierung des Ablaufkörpers innerhalb der Kernbohrung.

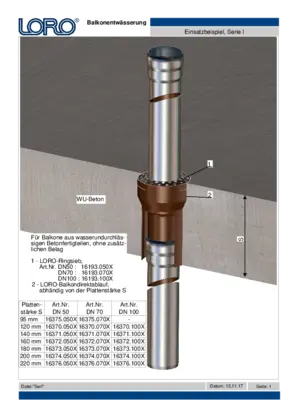

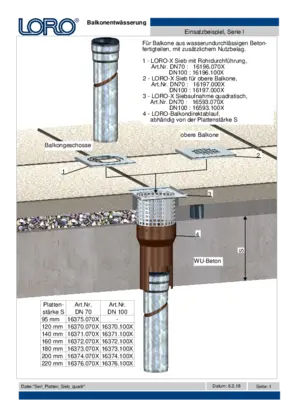

Einsatzbeispiele Serie I

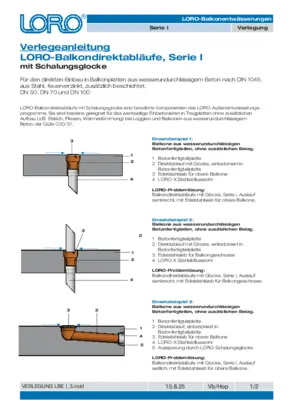

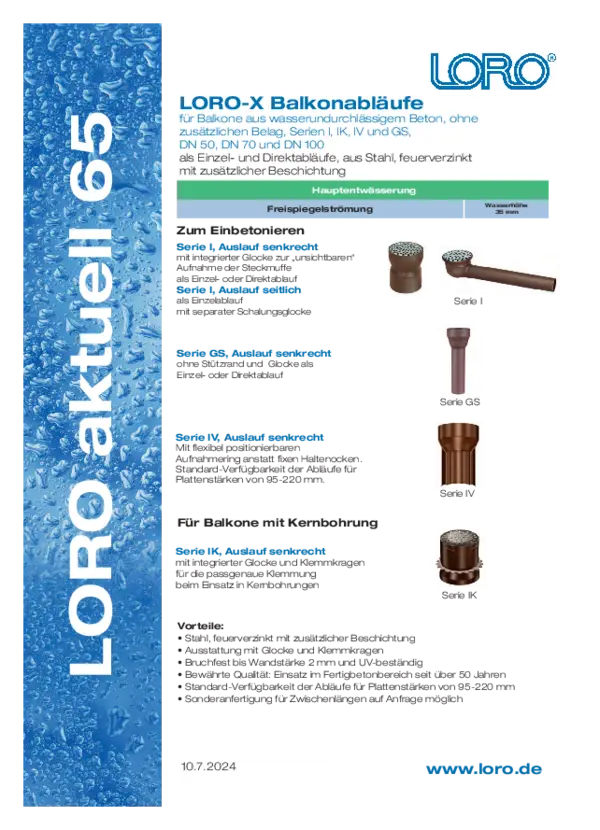

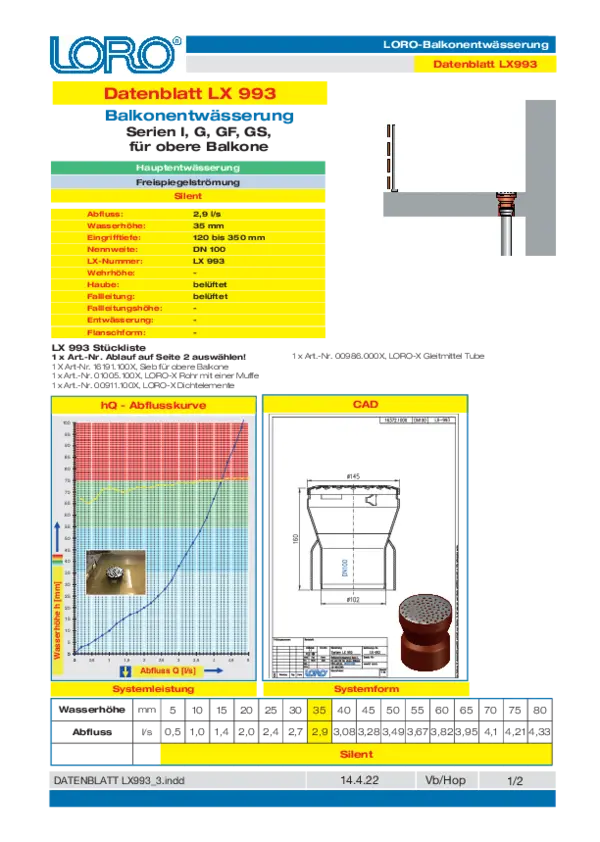

LX-Datenblätter Serie I
Der gemessene Leistungsnachweis für die Balkonentwässerung
Serie I Grundkörper
LORO-X Balkondirektabläufe mit Glocke, Serie I | |||||
Plattenstärke | DN 50 | DN 70 | DN 100 | ||
95 mm | 16375.050X | 16375.070X | ![]() | ||
120 mm | 16370.050X | 16370.070X | 16370.100X | ||
140 mm | 16371.050X | 16371.070X | 16371.100X | ||
160 mm | 16372.050X | 16372.070X | 16372.100X | ||
180 mm | 16373.050X | 16373.070X | 16373.100X | ||
200 mm | 16374.050X | 16374.070X | 16374.100X | ||
220 mm | 16376.050X | 16376.070X | 16376.100X |
LORO-X Balkondirektabläufe mit Glocke, Auslauf seitlich, Serie I | |||
Mindestplattenstärke | DN 50 | DN 70 | |
120 mm | 16362.050X | ![]() | |
140 mm | 16362.070X | ![]() |
Siebe
Ringsiebe aus Edelstahl, für Balkongeschosse | ||||
Art.-Nr. | DN 50 | DN 70 | DN 100 | |
16193.050X | 16193.070X | 16193.100X | ![]() |
Siebe aus Edelstahl, für obere Balkone | ||||
Art.-Nr. | DN 50 | DN 70 | DN 100 | |
16191.050X | 16191.070X | 16191.100X | ![]() |
LORO-X Balkonablauf Siebeinheit | ||
DN 70 | ||
exzentrisch mit Aufnahmering, für Balkongeschosse | 20428.070X | ![]() |
Zubehör
Siebaufnahme mit Sieblöchern | ||||
Art.-Nr. | DN 50 | DN 70 | DN 100 | |
16195.050X | 16195.070X | 16195.100X | ![]() |
LORO-X Siebaufnahme, für Balkonabläufe Serien I, IK, G, GF und GS Die LORO-X Siebaufnahme für Balkonabläufe der Serien I, IK, G, GF und GS ist eine hochwertige Alternative zu den Standard-Siebaufnahmen aus Kunststoff. Es können sowohl Endsiebe für Einzelabläufe als auch Ringsiebe für Direktabläufe in der Siebaufnahme eingesetzt werden. Der umlaufende Kragen als Zierblech wertet die Balkonentwässerung auf der zweiten, sichtbaren, Entwässerungsebene auf. | |||
Art.-Nr. | DN 70 | DN 100 | |
aus Edelstahl | 16190.070X | 16190.100X | ![]() |
LORO-Balkonablauf-Abdeckrosetten | ||||
DN 050 | DN 070 | DN 100 | ![]() | |
mit Durchführungsöffnung passend für Rohr, Werkstoff; Edelstahl 1.4301, 1 mm stark | 16800.050X | 16800.070X | 16802.100X | |
mit Durchführungsöffnung passend für Muffe 2. Stufe, Werkstoff; Edelstahl 1.4301, 1 mm stark Außenrohr 250 mm lang | 16801.050X | 16801.070X | 16803.100X |
