LORO-X Balkonentwässerung Serie GS
Für Balkone aus Betonfertigteilen aus wasserundurchlässigem Beton, ohne zusätzlichen Belag
![LORO-X Balkonablauf Serie GS ohne Stützrand für WU-Beton LORO-X Balkonablauf Serie GS ohne Stützrand für WU-Beton](/fileadmin/_processed_/0/e/csm_16115.100X_8c1669555d.jpg)
Balkonabläufe der LORO-X Serie GS ohne Stützrand sind bestens geeignet für das werkseitige Einbetonieren in Tragplatten ohne zusätzlichen Aufbau (z.B. Estrich, Fliesen, Wärmedämmung) bei Loggien und Balkonen aus wasserundurchlässigem Beton.
Zwei Entwässerungsebenen
Folgt bauseits noch ein weiterer Belag, wie z.B. Platten auf Plattenlager, kann die Serie GS mit einer erhöhten Siebaufnahme bis zur oberen Entwässerungsebene verlängert werden. So ist eine hohe Flexibilität auch bei unterschiedlichen Balkonaufbauten gegeben.
Leistungsnachweis für sichere Balkonentwässerung
LORO bietet den sicheren Leistungsnachweis als gemessene Abflusskurve auch für die Balkonentwässerung im LX-Datenblatt. Aus dem LX-Datenblatt kann der Abfluss für jede Wasserhöhe auf dem Balkon direkt abgelesen werden. So ist eine sichere Auslegung auch für Wasserhöhen unterhalb oder überhalb der Nenn-Wasserhöhe von 35 mm möglich.
Bündiger Abschluss im WU-Beton
Balkone aus wasserundurchlässigem Beton (WU-Beton) benötigen keine weitere Abdichtungsbahn, sodass die Abläufe bündig mit der Balkonplatte einbetoniert werden. Die Abläufe werden für Plattenstärken von bis zu 350 mm geliefert. Bei Plattenstärken unter 350 mm ist der Ablauf vor dem Einbau abzulängen. Größere Längen liefern wir gerne auf Anfrage im Wunschmaß.
Als Einzel- und Direktablauf
Die Abläufe der Serie GS ohne Stützrand können als Einzelablauf oder Direktablauf verwendet werden, je nachdem ob der Ablauf auf dem obersten Balkon oder auf den darunter liegenden Balkonen eingebaut wird. Der Grundkörper mit den speziell entwickelten Haltenocken nimmt wahlweise ein Endsieb, oder ein Ringsieb mit dem von oben kommenden Fallrohr auf:
- als Einzelablauf mit geschlossenem Endsieb aus Edelstahl
- als Direktablauf mit Ringsieb aus Edelstahl für die Rohrdurchführung
Höchste Formstabilität bei Einbau und Nutzung
Für höchste Formstabilität und Langlebigkeit wird die Serie GS aus massivem Stahl mit hochwertiger Feuerverzinkung hergestellt. Die zusätzliche Beschichtung gemäß DIN EN ISO 2178 auf Basis einer 2K-Epoxid-Kombination verbessert das Verhalten beim Einbetonieren gegenüber aggressiveren Betonarten.
Vorteile
- Bestens geeignet für das werkseitige Einbetonieren
- Höchste Formstabilität und Langlebigkeit
- Für Plattenstärken von bis zu 350 mm, mehr auf Anfrage
- Als Einzelablauf oder Direktablauf verfügbar
- Beständigkeit gegen Kontaktkorrosion (z. B. bei Kupferrohren), gegen Loch- oder Spannungsrisskorrosion und bei Kontakt mit Bewehrungsstahl

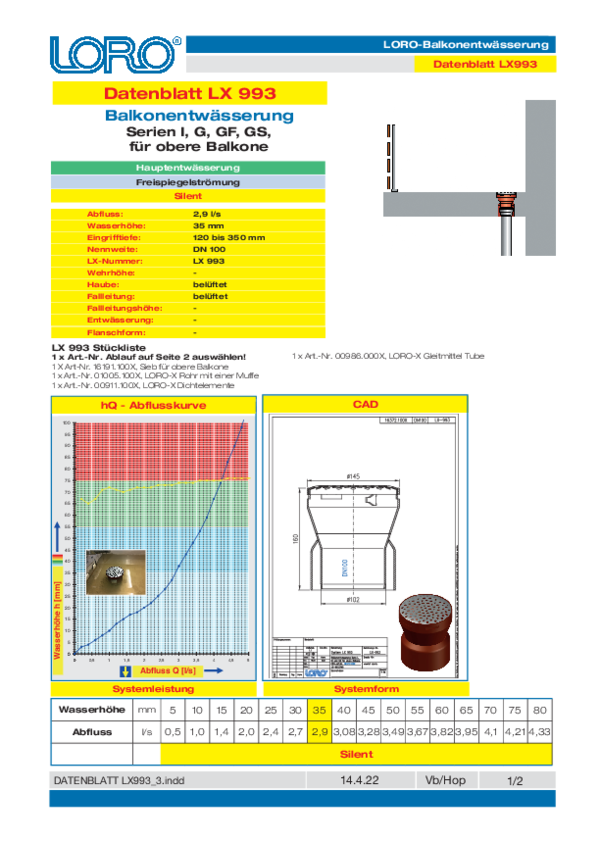

LX-Datenblätter Serie GS
Der gemessene Leistungsnachweis für die Balkonentwässerung
Serie GS Grundkörper
LORO-X Balkondirektabläufe, ohne Stützrand, Serie GS | ||||
DN 50 | DN 70 | DN 100 | ||
Fallrohrlänge 350 mm | 16115.050X | 16115.070X | 16115.100X | ![]() |
Siebe
Ringsiebe aus Edelstahl, für Balkongeschosse | ||||
Art.-Nr. | DN 50 | DN 70 | DN 100 | |
16193.050X | 16193.070X | 16193.100X | ![]() |
Siebe aus Edelstahl, für obere Balkone | ||||
Art.-Nr. | DN 50 | DN 70 | DN 100 | |
16191.050X | 16191.070X | 16191.100X | ![]() |
LORO-X Balkonablauf Siebeinheit | ||
DN 70 | ||
exzentrisch mit Aufnahmering, für Balkongeschosse | 20428.070X | ![]() |
Zubehör
Siebaufnahme mit Sieblöchern | ||||
Art.-Nr. | DN 50 | DN 70 | DN 100 | |
16195.050X | 16195.070X | 16195.100X | ![]() |
LORO-X Siebaufnahme, für Balkonabläufe Serien I, IK, G, GF und GS Die LORO-X Siebaufnahme für Balkonabläufe der Serien I, IK, G, GF und GS ist eine hochwertige Alternative zu den Standard-Siebaufnahmen aus Kunststoff. Es können sowohl Endsiebe für Einzelabläufe als auch Ringsiebe für Direktabläufe in der Siebaufnahme eingesetzt werden. Der umlaufende Kragen als Zierblech wertet die Balkonentwässerung auf der zweiten, sichtbaren, Entwässerungsebene auf. | |||
Art.-Nr. | DN 70 | DN 100 | |
aus Edelstahl | 16190.070X | 16190.100X | ![]() |
Balkonablauf-Abdeckrosetten | |||||
DN 50 | DN 70 | DN 100 | ![]() | ||
passend für Rohr, Werkstoff: Edelstahl 1.4301, 1 mm stark | 16800.050X | 16800.070X | 16802.100X | ||
passend für Muffe, Werkstoff: Edelstahl 1.4301, 1 mm stark | 16801.050X | 16801.070X | 16803.100X |
