LORO-X DUOSTREAM Kaskadenentwässerung
Nur 2 Sammelleitungen (Streams) über mehrere Etagen mit Mehrgeschossabläufen

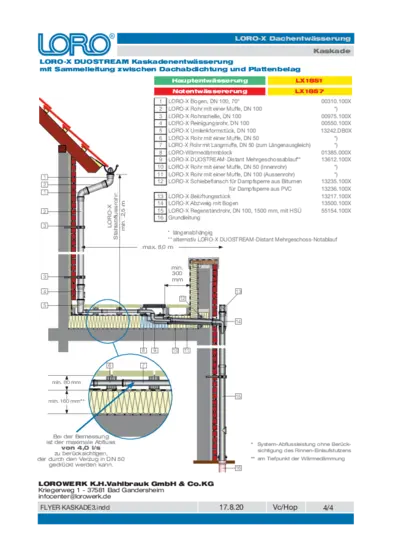

Die LORO-X DUOSTREAM Kaskadenentwässerung mit Mehrgeschossabläufen entwässert das Dach und alle darunter liegenden Dachterrassen mit nur zwei Sammelleitungen (DUOSTREAM). Jeweils ein Stream für die Hauptentwässerung und ein Stream für die Notentwässerung vom Dach bis zum Erdgeschoss.
Der erste Stream mit Mehrgeschossabläufen ohne Wehr für die Hauptentwässerung entwässert das Dach und die Dachterrassen in die Grundleitung mit Hochleistungs-Sicherheitsüberlauf (HSÜ). Der zweite Stream mit Mehrgeschossabläufen für die Notentwässerung (mit Wehr) entwässert das Dach und die Dachterrassen ins Freie auf eine schadlos frei überflutbare Fläche.
Für den waagerechten verzug stehen zwei Modelle der Serie 88 Rainstar-Distant Mehrgeschossabläufe zur Verfügung: Das Modell "Innerhalb der Wärmedämmung" führt den waagerechten Verzug über die Dachterrasse innerhalb der Wärmedämmung. Alternativ kann das Modell "Oberhalb der Abdichtungsbahn" gewählt werden, wenn der waagerechte Verzug oberhalb der Abdichtungsbahn geführt werden soll.
Alternative Mehrgeschossabläufe:
- Mit Serie 43 Attika-Direkt (55mm Eingrifftiefe)
- Mit Serie 88 Rainstar Distant (über oder unter der Abdichtungsebene)

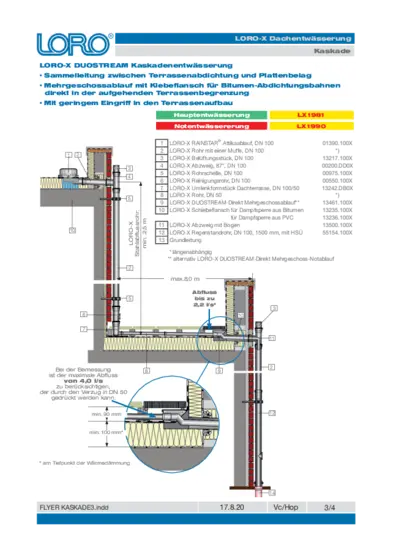

Oberhalb der Abdichtungsbahn
LORO-X Kaskadenentwässerung Mehrgeschossablauf | ![]() | |
Hauptentwässerung Freispiegelströmung | DN 100 | |
Entwässerung der Dachterrasse (DN 100) Durchleitung der oberen Etagen (DN 50) | 13612.100X |
LORO-X Kaskadenentwässerung Mehrgeschossablauf | ![]() | |
Notentwässerung Freispiegelströmung | DN 100 | |
Entwässerung der Dachterrasse (DN 100) Durchleitung der oberen Etagen (DN 50) mit Anstauelement | 13613.100X |
LORO-X Kaskadenentwässerung Umlenkung Dachterrasse | ![]() | |
DN 100/50 | ||
von Fallleitung (DN 100) in Verzug über Dachterrasse (DN 50) | 13242.DB0X |

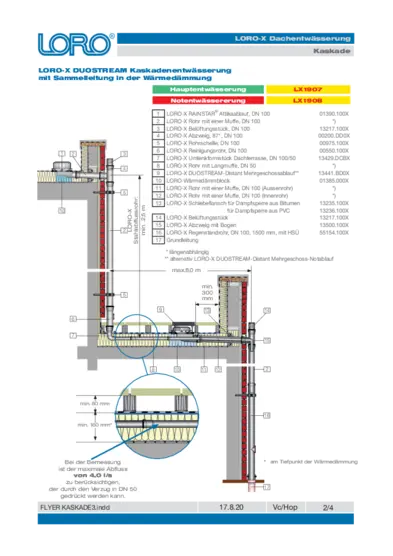

Innerhalb der Wärmedämmung
LORO-X DUOSTREAM Kaskadenentwässerung Mehrgeschossablauf für Verlegung der Sammelleitung in der Wärmedämmung | ![]() | |
Hauptentwässerung Freispiegelströmung | DN 100/50 | |
Entwässerung der Dachterrasse (DN 100) Durchleitung der oberen Etagen (DN 50) | 13441.BD0X |
LORO-X DUOSTREAM Kaskadenentwässerung Mehrgeschossablauf für Verlegung der Sammelleitung in der Wärmedämmung | ![]() | |
Notentwässerung Freispiegelströmung | DN 100/50 | |
Entwässerung der Dachterrasse (DN 100) Durchleitung der oberen Etagen (DN 50) mit Anstauelement | 13451.BD0X |
LORO-X DUOSTREM Kaskadenentwässerung Umlenkung Dachterrasse | ![]() | |
DN 100/50 | ||
von Fallleitung (DN100) in Vorzug über Dachterrasse (DN 50) | 13429.DCBX |
System- und Funktionsteile
LORO-X Belüftungsstück, zur Belüftung der Fallleitung | ![]() | |
DN 100 | ||
aus Stahl, feuerverzinkt | 13217.100X |
LORO-X Abzweig mit Bogen zur Umlenkung der Überdruckströmung in die folgende Fallleitung | ![]() | |
DN 100 | ||
aus Stahl, feuerverzinkt | 13500.100X |
LORO-X Hochleistungs-Sicherheitsüberlauf (HSÜ) mit Regenstandrohr | ![]() | |
DN 100 | ||
1500 mm lang, aus Stahl feuerverzinkt | 55154.100X |
