LORO-X Serie 43 DUOSTREAM Kaskadenentwässerung

LORO-X DUOSTREAM Staffelgeschoss- und Kaskadenentwässerungen bewirken Hauptentwässerung und Notentwässerung von zwei oder mehreren Ebenen mit Abfluss in jeder Ebene mittels patentierter LORO-X Mehrgeschossabläufe in insgesamt nur 2 Sammelleitungen.

Die Mehrgeschossabläufe der Serie 43 zeichnen sich durch einen geringen Eingriff ins Dach aus. Der waagerechte Verzug erfolgt oberhalb der Abdichtungsbahn.

Alternativ stehen auch Mehrgeschossabläufe mit waagerechtem Verzug innerhalb der Wärmedämmung zur Verfügung.

Einen ausführlichen Beschrieb finden Sie unter Lösungen -> Kaskade.

Einsatzbeispiele

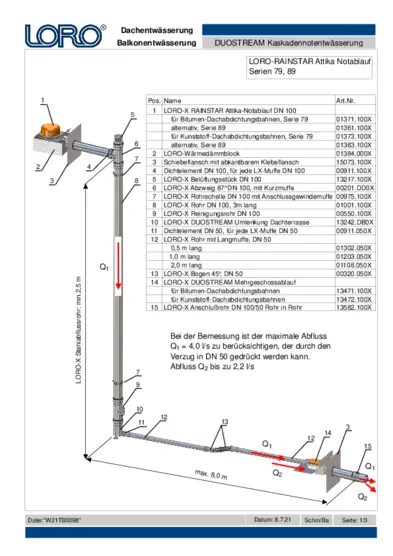

LORO-X DUOSTREAM Notablauf als Speier mit LORO-X RAINSTAR Distant Attikaablauf — Notentwässerung als Speier 1 (Serie 79/89 RAINSTAR Distant, 4 l/s)

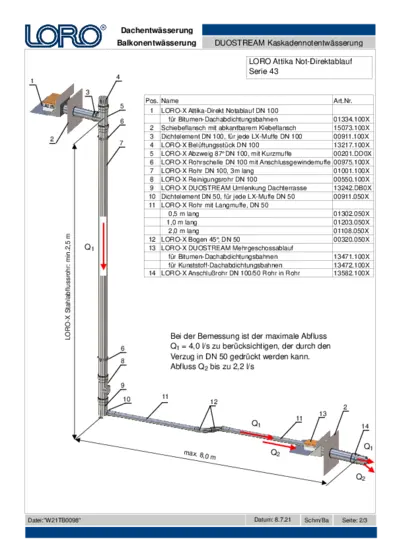

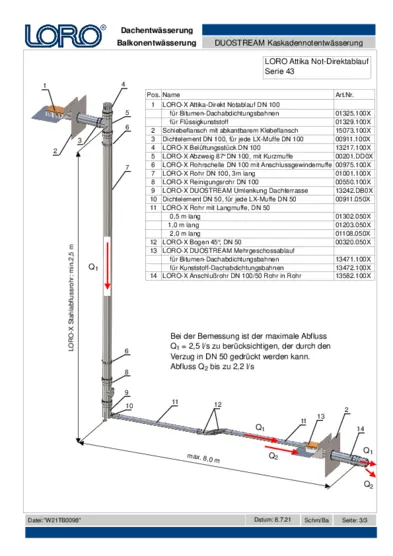

LORO-X DUOSTREAM Notablauf als Speier mit LORO-X Attika-Direkt Ablauf — Notentwässerung als Speier 2 (Serie 43 Attika-Direkt, 4 l/s)

LORO-X Serie 43 DUOSTREAM Kaskadenentwässerung Mehrgeschossablauf, Klebeflansch, Aufkantung 45 Grad
Hauptentwässerung	DN 100/50
Entwässerung der Dachterrasse (DN 100) Durchleitung der oberen Etagen (DN 50)	13461.100X

LORO-X Serie 43 DUOSTREAM Kaskadenentwässerung Mehrgeschossablauf, Klebeflansch, Aufkantung 90 Grad
Hauptentwässerung	DN 100/50
Entwässerung der Dachterrasse (DN 100) Durchleitung der oberen Etagen (DN 50)	13462.100X

LORO-X Serie 43 DUOSTREAM Kaskadenentwässerung Mehrgeschossablauf, Klemmflansch, Aufkantung 90 Grad
Hauptentwässerung	DN 100/50
Entwässerung der Dachterrasse (DN 100) Durchleitung der oberen Etagen (DN 50)	13464.100X

LORO-X Serie 43 DUOSTREAM Kaskadenentwässerung Mehrgeschoss-Notablauf, Klebeflasch, 45 Grad Aufkantung
Notentwässerung	DN 100/50
Entwässerung der Dachterrasse (DN 100) Durchleitung der oberen Etagen (DN 50) mit Anstauelement	13471.100X

LORO-X Serie 43 DUOSTREAM Kaskadenentwässerung Mehrgeschoss-Notablauf, Klebeflasch, 90 Grad Aufkantung
Notentwässerung	DN 100/50
Entwässerung der Dachterrasse (DN 100) Durchleitung der oberen Etagen (DN 50) mit Anstauelement	13472.100X

LORO-X Serie 43 DUOSTREAM Kaskadenentwässerung Mehrgeschoss-Notablauf, Klemmflasch, 90 Grad Aufkantung
Notentwässerung	DN 100/50
Entwässerung der Dachterrasse (DN 100) Durchleitung der oberen Etagen (DN 50) mit Anstauelement	13474.100X

LORO-X Serie 43 DUOSTREAM Kaskadenentwässerung Umlenkung Dachterrasse
	DN 100/50
von Falleitung (DN 100) in Vorzug über Dachterrasse (DN 50)	13242.DB0X

LORO-X Belüftungsstück, zur Belüftung der Falllleitung
	DN 100/50
aus Stahl,feuerverzinkt	13217.100X

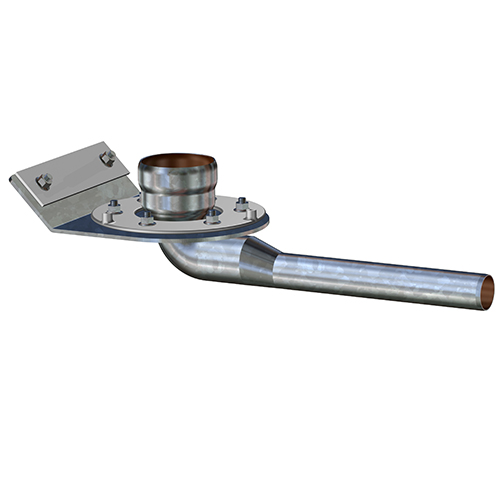

LORO-X DUOSTREAM Kaskadenentwässerung Umlenkung Dachterrasse
	DN 100/50
mit Klennflansch 45 Grad von Fallleitung (DN 100) im Vorzug über Dachterrasse (DN 50)	13430.DCBX

LORO-X Abzweig mit Bogen für Haupt-Not-Kombi Rohr-Rohr Attikadirektablauf
	DN 100
aus Stahl, feuerverzinkt	13500.100X

LORO-Wärmedämmblock aus Styropor SE WLG 0,35
Baustoffklasse B2	01318.000X

Video

LORO-X DUOSTREAM Mehrgeschossablauf für die Kaskadenentwässerung und Staffelgeschossentwässerung — LORO-X DUOSTREAM Mehrgeschossablauf

LORO-X DUOSTREAM Mehrgeschossablauf für die Kaskadenentwässerung und Staffelgeschossentwässerung Rohr-in-Rohr DN100 / DN50 mit Schiebeflansch — Rohr-in-Rohr DN100 / DN50 mit Schiebeflansch

LORO-X DUOSTREAM Mehrgeschossablauf für die Kaskadenentwässerung und Staffelgeschossentwässerung Rohr-in-Rohr DN100 / DN50 — LORO-X DUOSTREAM Mehrgeschossablauf

LORO-X DUOSTREAM Mehrgeschossablauf für die Kaskadenentwässerung und Staffelgeschossentwässerung Rohr-in-Rohr Einbau in der Attika der Dachterrasse — Einbau in der Attika der Dachterrasse

LORO-X DUOSTREAM Mehrgeschossablauf für die Kaskadenentwässerung und Staffelgeschossentwässerung Rohr-in-Rohr Abzweig mit innerem Umlenkungsbogen zur Umlenkung der Strömung in die Fallleitung — Abzweig mit innerem Umlenkungsbogen zur Umlenkung der Strömung in die Fallleitung
