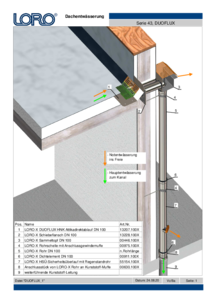

Das LORO-X Haupt-Not-Kombi Attikaentwässerungssystem mit Fill-a-Vent Rohr und Notentwässerungsüberlauf im Sammelkasten bietet den Vorteil, dass die Wasserhöhe auf der Dachfläche insbesondere beim Betrieb der Notentwässerung verringert wird, da das sonst übliche Anstauelement im Ablauf entfällt.

Kein Anstauelement auf der Dachfläche

Die Notentwässerung ins Freie erfolgt somit außerhalb der Dachfläche über das Wehr am Sammelkasten und beginnt folglich erst bei Erreichen des Wasseranstaugrenzwertes H im Sammelkasten. Dieses Haupt-Not-Kombi System eignet sich für Flächen bis ca. 150m2 pro System mit sicherer Silent-Freispiegelströmung. Der Klebeflansch mit 45 Grad Aufkantung eignet sich für den direkten Einbau in der Kante des Attikadaches, sodass der Einbau auch auf genutzten Flächen besonders platzsparend erfolgt.

Hoher Abfluss bei geringer Wasserhöhe

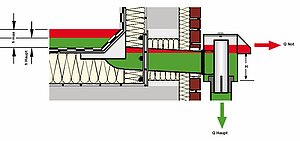

Der für LORO patentierte Doppelrohrablauf mit Becken und tiefergelegten Rohren leitet das Regenwasser der Haupt- und Notentwässerung mit großer Abflussleistung (10,1 l/s) bei geringer Wasserhöhe (75 mm) und ohne Wehr auf dem Dach sicher von der Dachfläche in den Sammelkasten ab. Die Wehrhöhe und der notwendige Anstau der Notentwässerung wird vom Dach in den Sammelkasten "verlegt".

Überlastungsfreie Hauptentwässerung

Um eine Überlastung der Fallleitung der Hauptentwässerung mit Freispiegelströmung sicher zu verhindern, befindet sich in der Ablauföffnung des Sammelkastens das Fill-a-Vent Rohr, das trotz großer Wasserhöhe im Sammelkasten eine Überlastung der Freispiegelfallleitung und damit der Grundleitung verhindert. Es hat die Aufgabe, den Wasserabfluss der Hauptentwässerung zur Fallleitung hin auf einen maximalen Freispiegel-Abfluss (4,5 l/s) zu begrenzen und die Strömung in der Fallleitung von innen zu belüften.

Vorteile

• Kein Anstauelement auf der Dachfläche
• Silent Freispiegelströmung mit Fill-a-Vent Rohr - optimal für Wohnungsbau
• Klebeflansch mit Aufkantung für leichten Einbau in die Attikakante
• Haupt-Not-Kombi: Nur ein Ablauf für Hauptentwässerung und Notentwässerung
• Dachentwässerungsnormgerechter Abfluss und Wasserhöhe:
  • Hauptentwässerung mit Freispiegelströmung DN 100, Abfluss 4,5 l/s bei 35 mm Wasserhöhe auf dem Dach
  • Notentwässerung mit Freispiegelströmung DN 100, Abfluss 4,5 l/s bei 75 mm Wasserhöhe auf dem Dach
