LORO-X Dachentwässerungssysteme nach dem Baukastenprinzip für Gebäude mit Staffelgeschoss umfassen Planung und Ausführung mittels passgenauer Vorfertigung der Systeme bestehend aus allen erforderlichen Bauteilen, mit denen Dach und Dachterrasse schnell und sicher entwässert werden.

Durch computergestützte Abstimmung von Maßen am Bau und objektbezogener Vorfertigung im LOROWERK, wobei das LORO-X Service-Team und der Bauherr sowie alle anderen am Bau des Objektes Beteiligten eng zusammenarbeiten und dachentwässerungstechnisch optimale Lösungen erarbeiten, die es bisher nicht gab.

Das gewählte Beispiel zeigt die LORO-X QUATTROFLUX Staffelgeschossentwässerung, die die Entwässerung des Daches (1) und der Dachterrasse (2) in einem Dachentwässerungssystem vereinigt.

Attikaentwässerung

Den Dachrandabschluss des Daches und der Dachterrasse bildet im Beispiel ein mauerähnlicher Aufbau, der Attika genannt wird. Die Entwässserung von Dach und Dachterrasse erfolgt als Attikaentwässerung.

Die Attikaentwässerung ist eine Außenenentwässerung, die oft wirtschaftlicher ist als die Innenentwässerung von Attikadächern, die jedoch den Nachteil hat, dass Rohre an der Fassade sichtbar am Gebäude angeordnet sein müssen.

Haupt-Not-Kombi Attikaentwässerung

Der Klimawandel führt zu immer stärkeren Regenereignissen als Starkregenereignis, gegen die die Staffelgeschossgebäude zusätzlich zu Normalregenereignissen geschützt werden müssen. Die LORO-X QUATTROFLUX Staffelgeschoss-entwässerung des großen Daches und der großen Dachterrasse erfolgt über die leistungsfähige Hauptentwässerung und Notentwässerung der zwei DUOFLUX Haupt-Not-Kombi Attikaentwässerungen.

Bei LORO-X Staffelgeschossentwässerungen wird die Dachterrassenentwässerung in einem System mit zwei separaten Fließwegen (vom Einlauf bis zum Auslauf) zusammen mit der Dachentwässerung geführt.

Im Haupt-Not-Kombi Attikaablauf der Dachterrasse dient - wie im Haupt-Not-Kombi Attikaablauf des Daches - ein Rohr der Notentwässerung und ein zweites Rohr der Hauptentwässerung, für den erforderlichen getrennten Fließweg von Hauptentwässerung und Notentwässerung.

Entwässerung des Daches mit einer Fläche von 150 m2.
Hauptentwässerung des Daches: Abfluss 4,5 l/s
Notentwässerung des Daches: Abfluss 4,5 l/s

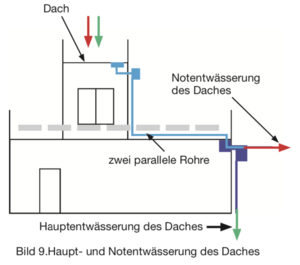

Der LORO-X DUOFLUX® DN100/DN100 der Attikaentwässerung des Daches leistet die schnelle Entwässerung des Daches bei Hauptentwässerung (grün) und der Notentwässerung (rot) durch zwei parallele Rohre. In der Haupt-Not-Kombi Attikaentwässerung des Daches dient im Attikaablauf und im Sammelkasten ein Rohr der Hauptentwässerung und ein zweites Rohr der Notentwässerung für den erforderlichen getrennten Fließweg.

Sollten sich Einlauföffnungen der Hauptentwässerung (grün) des Kiesfangs durch Verschmutzung zusetzen, erfolgt die Notentwässerung sicher durch Einlauföffnungen der Notentwässerung des Kiesfangs darüber. Der Abfluss der Hauptentwässerung erfolgt in die Grundleitung und der Abfluss der Notentwässerung ins Freie.

Hauptentwässerung des Daches

Die Hauptentwässerung des Daches erfolgt bei Normalregenereignissen, was im Beispiel einem Abfluss von 4,5 l/s entspricht. Der Abfluss muss durch den Attikaablauf gemäß Norm mit Freispiegelströmung bei einer Wasserhöhe von maximal 35 mm erfolgen.

Der Abfluss der Hauptentwässerung fließt kontrolliert durch den Ringspalt zwischen dem Anstaurohr DN 50 innen und dem Fallrohr DN100 außen (Bild 10). Im Staffelgeschoss-Regenstandrohr wird der Abfluss der Hauptentwässerung des Daches in das in Strömungsrichtung rechts liegende Rohr unter dem Belag geführt.

Notentwässerung des Daches

Die Notentwässerung des Daches durch die Attikaentwässerung beginnt, wenn das Wasser die Wehrhöhe im Sammelkasten übersteigt (Bild 12).

Der Abfluss fließt in das Anstaurohr (Bild 13), das mit dem Fallrohr DN 50 in dem Fallrohr DN 100 der Fallleitung an der Fassade des Staffelgeschosses verbunden ist. Dieses Fallrohr nach dem Rohr-in-Rohr Prinzip ist in das LORO-X Staffelgeschoss-Regenstandrohr auf der Dachterrasse gesteckt.

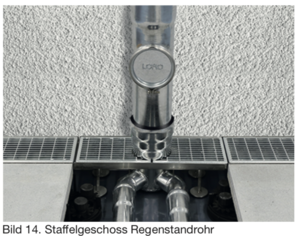

Der Sammelkasten (Bild 13) sichert die Be- und Entlüftung, sodass sich im Fallrohr eine Wassersäule aufbauen kann, die die Druckströmung mit Überdruckwirkung in den liegenden Rohren treibt. In dem Staffelgeschoss-Regenstandrohr sind die von oben kommenden Rohre in DN 50 und DN 100 mit den beiden liegenden Rohren in DN 50 verbunden (Bild 14).

Der Abfluss der Notentwässerung wird vom Dach in das in Strömungsrichtung links liegende Rohr geleitet (Bild 15). Die liegende Rohrleitung der Notentwässerungdes Daches mittels Druckströmung mit Überdruck wird durch den Attikaablauf und den Sammelkasten der Entwässerung der Dachterrasse geführt, sodass der Abfluss der Notentwässerung des Daches wie gefordert ins Freie austreten kann.
