LORO-X QUATTROFLUX 4-Wege Staffelgeschossentwässerung
10 Schritte zur Auslegung der Haupt- und Notentwässerung von Dach und Dachterrasse in einem System
Bei der Bemessung der LORO-X QUATTROFLUX Staffelgeschossentwässerung ist zu berücksichtigen, dass die Hauptentwässerung und Notentwässerung von einem Dach und einer Dachterrasse mit 4 Fließwegen durch 1 System erfolgt.
Haben Sie mehr als eine kaskadierend angeordnete Dachterrasse, nutzen Sie bitte die DUOSTREAM Kaskadenentwässerung.
In den folgenden Schritten möchten wir die Vorgehensweise bei der Auslegung des LORO-X QUATTROFLUX Systems mit drückender Freispiegelströmung anhand eines Beispiels beschreiben.
Kurzfassung
Die Berechnung des Abfluss in l/s kann mit der Online-Berechnung genau wie bei herkömmlichen Dachentwässerungen für das Dach und die Dachterrasse erfolgen.
Danach wird der berechnete notwendige Abfluss QHauptDach, QNotDach, QHauptDachterrasse und QNotDachterrasse dem geleisteten Abfluss des Systems gemäß Datenblatt LX1795 gegenübergestellt. Die Anzahl der Systeme richtet sich dann nach der höchsten Anzahl pro Fließweg (siehe Schritt 5).
Die Höhe der Fallleitung oberhalb der Dachterrasse ist zu prüfen (Grenze min. 2,5m beachten!), sowie die Länge des waagerechten Verzuges über die Dachterrasse (Grenze max. 8m beachten!).
Danach wird die Stückliste für das System ermittelt. Dafür kann die von LORO vorbereitete Standard-Stückliste für das System QUATTROFLUX herangezogen werden (neben diesem Text im Aktuell 176 verlinkt). Die Rohrlängen in diese Vorlage müssen nur noch objektbezogen angepasst werden, je nach Höhe der Fallleitung und Länge des waagerechten Verzuges.
Wenn eine der genannten Grenzen nicht eingehalten werden kann, bitte mit LORO Kontakt aufnehmen.
Ausführliches Beispiel
Schritt 1: Regenspende
In der Online-Berechnung die Regenspende für Normalregen (r(5,5)) und Starkregen (r(5,100)) aus KOSTRA für die Postleitzahl des Bauvorhabens auswählen. Ist die örtliche Regenspende nicht verfügbar, können orientierend die Werte 300/600 verwendet werden.
r(5,5) = 300 l/s/ha
r(5,100) = 600 l/s/ha
Schritt 2: Größe der Flächen
Die Größe der Flächen (A) des Daches und der Dachterrasse in Quadratmeter ermitteln.
A Dach = 100 m2
A Dachterrasse = 50 m2
Schritt 3: Abflussbeiwert
Den Abflussbeiwert (C) für das Dach und die Dachterrasse anhand des Aufbaus ermitteln. Die üblichen Abflussbeiwerte können in der Online-Berechnung ausgewählt werden.
C Dach = 1,0
C Dachterrasse = 1,0
Schritt 4: Erforderlicher Abfluss
Den erforderlichen Abfluss für die Hauptentwässerung (QrHaupt) und Notentwässerung (QrNot) für das Dach und die Dachterrasse mit der Online-Berechnung ausrechnen.
QrHaupt Dach = 3,0 l/s
QrNot Dach = 3,0 l/s
QrHaupt Dachterrasse = 1,5 l/s
QrNot Dachterrasse = 1,5 l/s
Schritt 5: Anzahl der LORO-X QUATTROFLUX Systeme

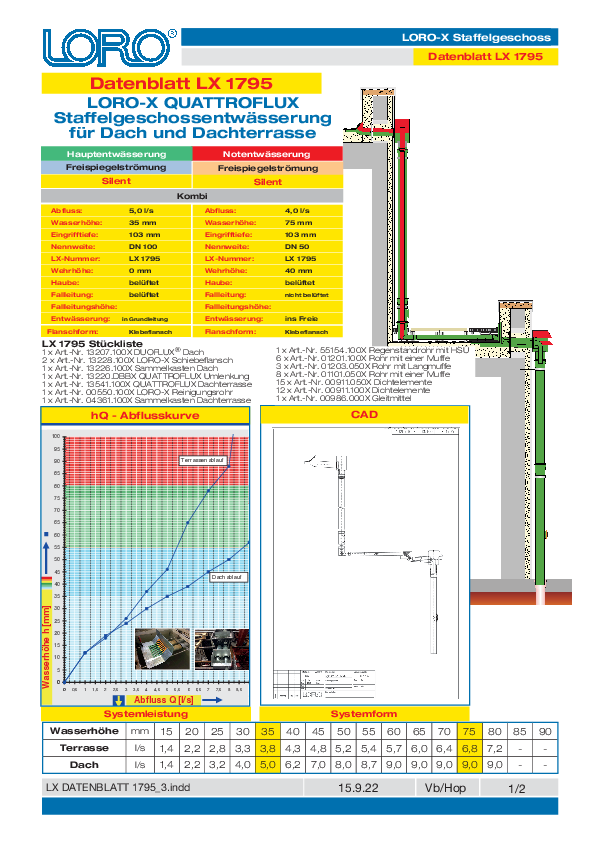

Die notwendige Anzahl der LORO-X QUATTROFLUX Staffelgeschossentwässerungen ist durch Prüfung jedes der 4 Fließwege zu ermitteln. Alle Werte können dem LX-Datenblatt LX1795 entnommen werden. Der Abfluss für die Notentwässerung ergibt sich aus der Differenz des gemessenen Abfluss bei 35mm (Hauptentwässerung) zu dem gemessenen Abfluss bei 75mm (Notentwässerung).
Fließweg 1 Dach Hauptentwässerung: Abfluss 5,0 l/s bei 35 mm Wasserhöhe. (QHaupt Dach = 5,0 l/s)
Fließweg 2 Dach Notentwässerung: Abfluss 9,0 - 5,0 = 4,0 l/s bei 75 mm Wasserhöhe. (QNot Dach = 4,0 l/s)
Fließweg 3 Dachterrasse Hauptentwässerung: Abfluss 3,8 l/s bei 35 mm Wasserhöhe. (QHaupt Dachterrasse = 3,8 l/s)
Fließweg 4 Dachterrasse Notentwässerung: Abfluss 6,8 - 4,8 = 3,0 l/s bei 75 mm Wasserhöhe. (QNot Dachterrasse = 3,0 l/s)
Die benötigte Anzahl der Systeme ergibt sich durch den Vergeich des mit dem in Schritt 4 berechneten Abfluss (Qr) mit dem vom QUATTROFLUX-System geleisteten Abfluss (Q). Also von QrHaupt mit QHaupt und QrNot mit QNot jeweils für das Dach und die Dachterrasse:
Fließweg 1: QrHaupt Dach 3,0 l/s < QHaupt Dach 5,0 l/s = 1 Stk
Fließweg 2: QrNot Dach 3,0 l/s < QNot Dach 4,0 l/s = 1 Stk
Fließweg 3: QrHaupt Dachterrasse 1,5 l/s < QHaupt Dachterrasse 3,8 l/s = 1 Stk
Fließweg 4: QrNot Dachterrasse 1,5 l/s < QNot Dachterrasse 3,0 l/s = 1 Stk
Für alle Fließwege reicht folglich 1x LORO-X QUATTROFLUX Staffelgeschossentwässerung aus. Die Anzahl richtet sich immer nach der "höchsten" Anzahl eines der Fließwege!
Schritt 6: Höhe der Fallleitungen
Die Mindest-Höhe der Fallleitung vom Dach zur Dachterrasse (HDT) von Unterkante Sammelkasten bis Mitte waagerechter Verzug überprüfen. Um ausreichend Überdruck in der DN100 Fallleitung aufbauen zu können, sollte die für die Messung verwendete Höhe der Fallleitung vom Dach zur Dachterrasse mindestens 2,5 m betragen.
HDT = 2,75 m.
Schritt 7: Länge der Verzüge
Die maximale Länge des waagerechten Verzuges (L) über die Dachterrasse ohne Gefälle prüfen. Um nicht zu viel Druckverlust in dem DN50 Verzug aufzubauen, sollte die für die Messung verwendete Länge des waagerechten Verzuges (L) 8 m nicht überschreiten.
L = 4,0 m.
Schritt 8: Grenzwerte
Ist HDT größer als 2,5 m und L kürzer als 8 m, kann der Abfluss gemäß LX-Datenblatt (LX1795) ohne hydraulische Berechnung angenommen werden.
Ist HDT kleiner als 2,5 m oder L länger als 8 m, muss Kontakt mit dem LORO Service-Team zwecks hydraulischer Berechnung aufgenommen werden.
Schritt 9: Stückliste

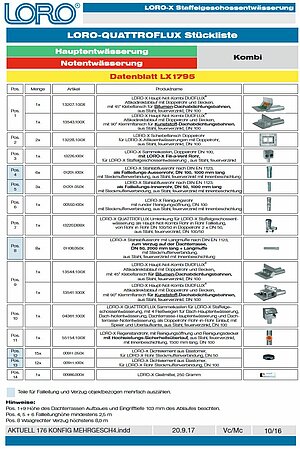

Die Stückliste für die LORO-X Quattroflux Staffelgeschossentwässerung kann aus der Standard-Stückliste zum LX-Datenblatt LX1795 in die Online-Ausschreibung übernommen und angepasst werden. Die Anpassung bezüglich der Auswahl des Ablaufes für das Dach und die Dachterrasse erfolgt entweder für Bitumenabdichtungsbahnen (LX1795-3X 45° Klebeflansch) oder Kunststoffabdichtungsbahnen (LX1795-1X 90° Klemmflansch).
Die Höhe der Fallleitung in DN100 wird objektbezogen um die passenden Rohrlängen und ggf. Rohrschellen ergänzt. Die Länge des waagerechten Verzuges in DN50 wird objektbezogen um die passenden Rohrlängen mit Langmuffe ergänzt, mit denen die Verlegung zwischen 2 Fixpunkten leichter erfolgen kann.
Schritt 10: Angebot erstellen
Ein Angebot besteht aus der Online-Berechnung für die Flächen, der in der Online-Ausschreibung angepassten Stückliste und dem Standard LX-Datenblatt.
