Einsatzbeispiele für die Gründachentwässerung
mit LORO-X Retentionsabläufen als Attika- und Flachdachentwässerung
Die dargestellten Abläufe von LORO können auch ohne Retentionseinheiten eingesetzt werden.
Die folgenden Einsatzbeispiele sind in freundlicher Zusammenarbeit mit der Firma Optigrün - Gründach-Systeme & Regenwassermanagement entwickelt worden. Die Einsatzbeispiele enthalten Gründachaufbauten von Optigrün in Kombination mit Retentionsabläufen von LORO.

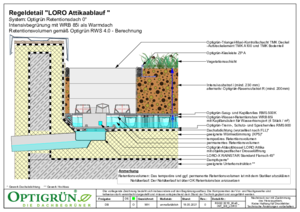

Attikaentwässerung für Gründächer
Warmdach mit intensiver und extensiver Begrünung
Für die Entwässerung von Gründächern als Warmdach eignet sich die im Einsatzbeispiel gezeigte LORO-X RAINSTAR Attikaentwässerung der Serie 79 mit tiefgelegtem Rohr und der praktischen Attikaaufkantung als 90 oder 45 Grad Klemmflansch für Bitumen- oder Kunststoffbahnen.
Die passenden VARIOFIT Retentionseinheiten für LORO-X RAINSTAR Abläufe können direkt montiert werden, oder nachträglich auf dem Grundkörper ergänzt werden.
Die Retentionseinheiten passen auf Grundkörper der folgenden Serien:
• RAINSTAR-Retentionseinheiten
• Serie 79 RAINSTAR mit tiefgelegtem Rohr
• Serie 89 RAINSTAR mit geringer Eingrifftiefe
• Serie 88 RAINSTAR Distant ohne Aufkantung

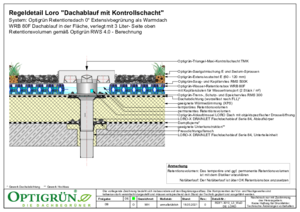

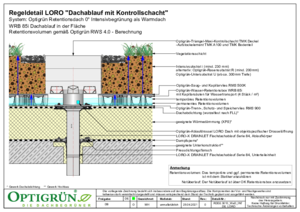

Warmdach
Mit zweiteiligen LORO-X DRAINLET Flachdachabläufen
Für die Entwässerung von Gründächern als Warmdach eignet sich die im Einsatzbeispiel gezeigte LORO-X DRAINLET Flachdachentwässerung der Serie 84 mit Klemmflansch für Bitumen- oder Kunststoffbahnen. Bei Warmdächern wird die zweiteilige Variante zur Einbindung der Abdichtungsbahn und der Dampfsperre verwendet.
• Serie 84 DRAINLET Kompletteinheit mit Retentionsrohr (DN 100)
Alternativ können VARIOFIT Retentionseinheiten für LORO-X DRAINLET Abläufe nachträglich auf dem Grundkörper ergänzt werden:
• DRAINLET-Retentionseinheiten (DN 50, 70, 100 und 125)
• Serie 84 DRAINLET mit Standardhaube

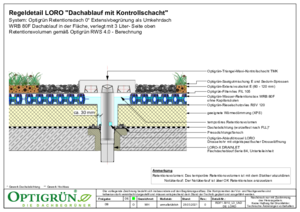

Kaltdach
mit einteiligen LORO-X DRAINLET Flachdachabläufen
Für die Entwässerung von Gründächern als Kaltdach eignet sich die im Einsatzbeispiel gezeigte LORO-X DRAINLET Flachdachentwässerung der Serie 84 mit Klemmflansch für Bitumen- oder Kunststoffbahnen. Bei Kaltdächern wird die einteilige Variante verwendet.
• Serie 84 DRAINLET Kompletteinheit mit Retentionsrohr (DN 100)
Alternativ können VARIOFIT Retentionseinheiten für LORO-X DRAINLET Abläufe nachträglich auf dem Grundkörper ergänzt werden:
• DRAINLET-Retentionseinheiten (DN 50, 70, 100 und 125)
• Serie 84 DRAINLET mit Standardhaube

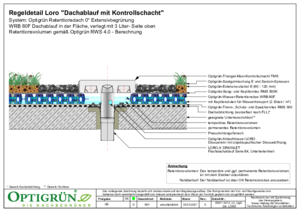

Umkehrdach
mit einteiligen LORO-X DRAINLET Flachdachabläufen
Für die Entwässerung von Gründächern als Umkehrdach eignet sich die im Einsatzbeispiel gezeigte LORO-X DRAINLET Flachdachentwässerung der Serie 84 mit Klemmflansch für Bitumen- oder Kunststoffbahnen. Wie bei Kaltdächern wird auch bei Umkehrdächern die einteilige Variante verwendet.
• Serie 84 DRAINLET Kompletteinheit mit Retentionsrohr (DN 100)
Alternativ können VARIOFIT Retentionseinheiten für LORO-X DRAINLET Abläufe nachträglich auf dem Grundkörper ergänzt werden:
• DRAINLET-Retentionseinheiten (DN 50, 70, 100 und 125)
• Serie 84 DRAINLET mit Standardhaube
