Komplettsystem LX2189-4X

mit Klemmflansch ohne Aufkantung

LORO-X RAINSTAR Distant Attikaentwässerungssystem mit 10 m Verzug, Serie 89 mit geringer Einbautiefe, Distant flache Ausführung ohne Aufkantung, für Hauptentwässerung mit Freispiegelströmung, Abflussleistung 1,83 l/s bei 35 mm Wasserhöhe auf dem Dach, mit Klemmflansch, als Los- und Festflanschkonstruktion, ohne Aufkantung für Bitumen- und Kunststoff-Abdichtungsbahnen, Eingrifftiefe 55 mm, mit DRAINLET-Haube aus Edelstahl, nach DIN EN 1253, Leistungsnachweis mit Attika-Distant Prüfsystem mit 10 m Verzug auf dem Dach und 4,2m nicht belüfteter Fallleitung gemäß Systemdatenblatt LX2189, Ablauf aus Edelstahl, DN 70

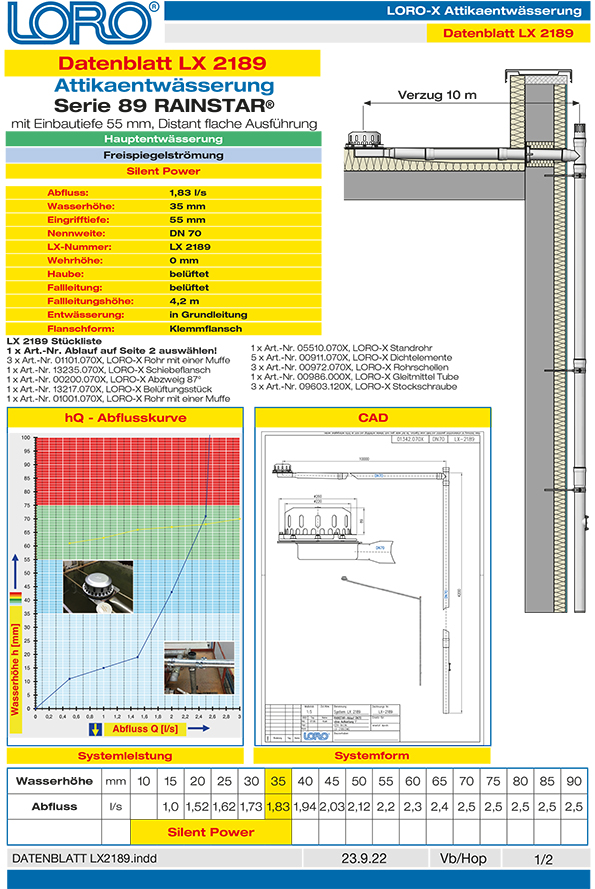

Stückliste gemäß Datenblatt LX2189-4X:

1 x 01342.070X - LX ATTIKA HPT.-ABLAUF,ET:55MM,O.AUFK.FRSP.KLEMMFL.DN 70
2 x 01001.070X - LORO-X ROHR 1 MUFFE 3000 MM DN 70
1 x 13235.070X - LORO-SCHIEBEFL.M.ANSCHLUßMANSCH.EP/BIT,DN 70
1 x 00200.CC0X - LORO-X ABZWEIG 87 GRAD DN 70/70
1 x 01001.070X - LORO-X ROHR 1 MUFFE 3000 MM DN 70
1 x 05510.070X - LORO-X STANDR.M.R-DECK.1000 MM DN 70
5 x 00911.070X - LORO-X DICHTELEMENT DN 70
3 x 00972.070X - LORO-X ROHRSCH.KOMBI-GEW.M8/10 M.SCHALL.
1 x 00986.000X - LORO-X GLEITMITTEL 250-G-TUBE
3 x 09603.120X - LORO-STOCKSCHRAUBE M 8 X 120 MM


LX2189-4X
Klemmflansch ohne Aufkantung
