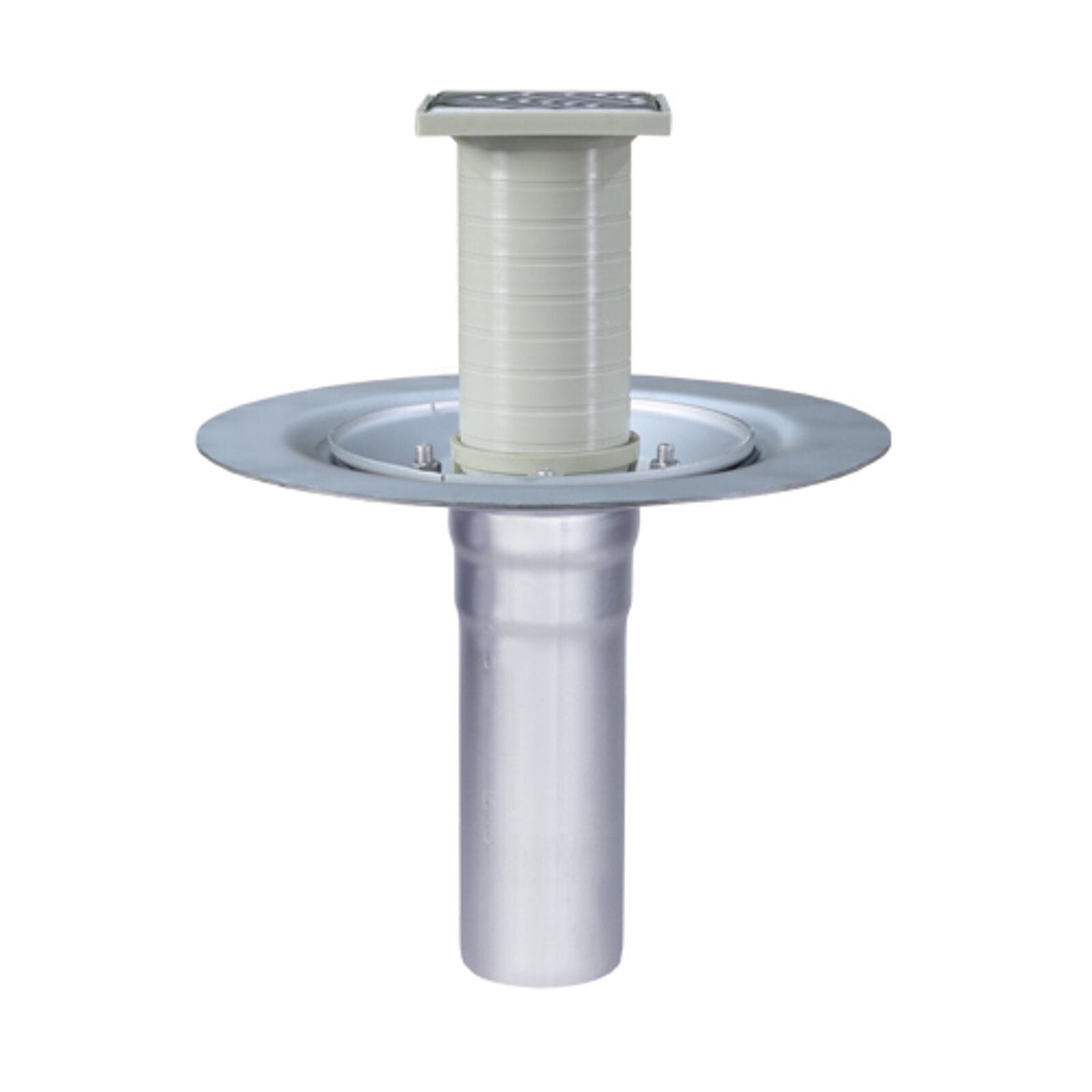

LORO-X balcony drainage series K with clamping flange
![[Translate to EN:] LORO-X Balkonentwässerung Serie K mit Klemmflansch](/fileadmin/_processed_/9/d/csm_19200.070X_7fdfca96b6.jpg "[Translate to EN:] LORO-X Balkonentwässerung Serie K mit Klemmflansch")
LORO-VERSAL Series K includes single drains with clamping flange.
Series K 1-part consisting of: drainage pot, flange sealing ring, loose flange, drainage ring, square sieve holder, 100 x 100 mm (for installation height 10 - 130 mm), square stainless steel sieve, 94 x 94 mm, class K.
Series K 2-part consisting of: drain pan, flange sealing ring, loose flange, sealing element, tier insert (for installation height 80 - 120 mm), flange sealing ring, loose flange, drainage ring, square sieve holder, 100 x 100 mm (for installation height 10 - 130 mm), square stainless steel sieve , 94 x 84mm, class K.
The K series is made of stainless steel.
Application examples Series K
Balconies with waterproofing membranes, tile or paving slabs You will find further examples of use with detailed descriptions in our brochure LORO-X balcony drainage systems.
![[Translate to EN:] Balkonabläufe Serie K einteilig für Balkone mit Abdichtungsbahnen und Plattenbelag](/fileadmin/_processed_/8/8/csm_SerK_1teilig_Platten_477749a5ba.png "[Translate to EN:] Balkonabläufe Serie K einteilig für Balkone mit Abdichtungsbahnen und Plattenbelag")
![[Translate to EN:] Balkonabläufe Serie K einteilig für Balkone mit Abdichtungsbahnen und Plattenbelag mit Schalungsglocke](/fileadmin/_processed_/0/8/csm_SerK_1teilig_Platten_Gl_0ef5648c32.png "[Translate to EN:] Balkonabläufe Serie K einteilig für Balkone mit Abdichtungsbahnen und Plattenbelag mit Schalungsglocke")
![[Translate to EN:] Balkonabläufe Serie K einteilig für Balkone mit Abdichtungsbahnen und Plattenbelag mit seitlichem Abgang](/fileadmin/_processed_/5/9/csm_SerK_seit_1teilig_Platten_5781885b98.png "[Translate to EN:] Balkonabläufe Serie K einteilig für Balkone mit Abdichtungsbahnen und Plattenbelag mit seitlichem Abgang")
![[Translate to EN:] Balkonabläufe Serie K zweiteilig für Balkone mit Abdichtungsbahnen und Plattenbelag](/fileadmin/_processed_/c/f/csm_SerK_2teilig_Platten_85f9e98104.png "[Translate to EN:] Balkonabläufe Serie K zweiteilig für Balkone mit Abdichtungsbahnen und Plattenbelag")
![[Translate to EN:] Balkonabläufe Serie K zweiteilig für Balkone mit Abdichtungsbahnen und Plattenbelag mit seitlichem Abgang](/fileadmin/_processed_/d/2/csm_SerK_seit_2teilig_Platten_4b43bd6b60.png "[Translate to EN:] Balkonabläufe Serie K zweiteilig für Balkone mit Abdichtungsbahnen und Plattenbelag mit seitlichem Abgang")
| LORO-VERSAL Balcony drains with clamping flange - Series K single part | ||||
| DN 50 | DN 70 | |||
| vertical socket | a) without thermal insulation | 19200.050X | 19200.070X |  |
| b) with thermal insulation | 19210.050X | 19210.070X |  | |
| horizontal socket | a) without thermal insulation | 19205.050X | 19205.070X |  |
| b) with thermal insulation | 19215.050X | 19215.070X |  | |
| LORO-VERSAL Balcony drains with clamping flange - Series K two part | ||||
| DN 50 | DN 70 | |||
| vertical socket | a) without thermal insulation | 19250.050X | 19250.070X |  |
| b) with thermal insulation | 19260.050X | 19260.070X |  | |
| horizontal socket | a) without thermal insulation | 19255.050X | 19255.070X |  |
| b) with thermal insulation | 19265.050X | 19265.070X |  | |
Additional components
| LORO-Balcony drain collar made of stainless steel, matertial-no 1.4301, material thickness 1 mm | |||
| DN 050 | DN 070 |  | |
| compatible to pipes | 16800.050X | 16800.070X | |
| compatible to sockets | 16801.050X | 16801.070X | |
